Ракета К-80М (Р-4М, изделие 36М)

За время разработки К-80 изменилась тактика действий авиации вероятного противника, которая перешла к прорыву к цели на малых высотах. Исходя из этого Постановлением от 26 декабря 1968 г № 1044-381 была задана разработка модернизированного варианта комплекса, которая и была осуществлена к началу семидесятых годов. Испытания во Владимировке проходили с 10 марта 1973 г. по 24 июля 1974 г. Приказом Министра обороны № 00104 от 10 июня 1979 г модернизированный комплекс Ту-128-80М с ракетой К-80М был принят на вооружение.

С учетом уточненных требований "изделия 36М" - ракеты Р-4МР и Р-4МТ комплектовалась новой "радийной" ГСН ПАРГ-15ВВ, усовершенствованной тепловой Т-80НМД, неконтактным оптическим взрывателем "Сокол", доработанным двигателем ПРД-84М. Была повышена помехоустойчивость, уменьшена нижняя граница диапазона высот применения. Цели поражались на высотах от 50 м при пусках вдогон цели и от 2 км при атаке в переднюю полусферу, которая по-прежнему могла осуществляться с использованием только "радийных" ракет.

В зарубежной прессе приводится также информация о разработке варианта ракеты с пассивной радиолокационной ГСН, предназначенной для поражения самолетов типа АВАКС и постановщиков помех на дальностях до 40 км.

Помимо прямой линии непосредственной модернизации самолета Ту-128 и ракет Р-4 в шестидесятые годы активно велись проектные работы по более радикальному совершенствованию тяжелого перехватчика и его вооружения.

Ракета К-60

В начале шестидесятых годов проектировалась ракета К-60 ("изделие 711") для вооружения перехватчика Ту-138 (варианта Ту-128) с РЛС "Смерч-А". Спустя несколько лет обозначение К-60 было вновь использовано применительно к малогабаритной ракете, предназначенной для ближнего воздушного боя.

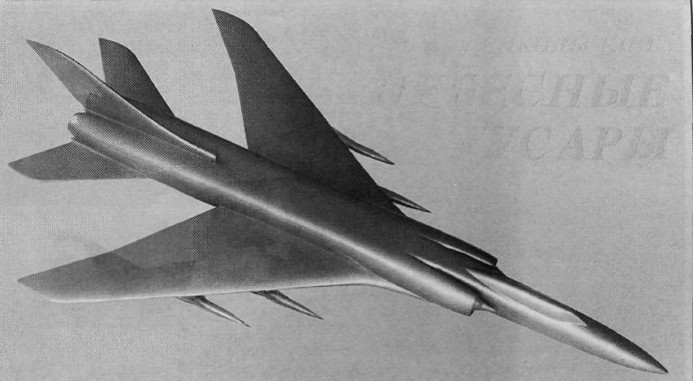

Модель самолета "138-60" с ракетами К-60

Ракета К-100

В 1964 г. для варианта Ту-138 с РЛС "Гроза", а в дальнейшем - применительно к вооружению перехватчика Ту-148 разрабатывалась ракета К-100 ("изделие 52") для вооружения перспективной модификации Ту-128 с РЛС "Смерч-100". Предусматривалось применение комбинированной системы наведения - телеуправления на основном участке полета и самонаведения на конечном. Прорабатывалась и комбинированная тепплорадиолокационная ГСН. Ракеты предусматривалось разместить на внутренней подвеске, поэтому размещенное по схеме утка крыло К-100 было выполнено в малом удлинении. Для достижения дальности, на порядок превышающей достигнутую на К-80, было проработано несколько вариантов ракеты, в том числе двухступенчатый с пакетным расположением двух ускорителей. Однако уровень бортовой радиоэлектроники того времени явно не обеспечивал решение поставленных задач и работы постепенно прекратились.

К концу десятилетия работы по дальнейшему развитию дальних авиационно-ракетных комплексов перехвата велись исходя из сочетания перспективных туполевских самолетов с РЛС "Заслон" и ракетами К-33, предназначавшимися для МиГ-25МП - будущего МиГ-31.

Масштабы развертывания самолетов Ту-128 были относительно скромными - было выпущено всего 188 перехватчиков и 10 учебных самолетов, что и определило относительно малый объем производства ракет, на порядок уступавший более массовым образцам.

В начале восьмидесятых годов после поступления на вооружение самолетов МиГ-31 уже устаревшие Ту-128 с ракетами семейства Р-4 стали сниматься с вооружения. Спустя десятилетие этот процесс был завершен ликвидацией всех машин, за исключением первой серийной, представленной совместно с макетами ракет в экспозиции Музея ВВС в Монино.

Важным результатом разработки К-80 стало успешное решение задачи поражения цели со стороны передней полусферы, которое вскоре было распространено на более массовые ракеты - К-98 и другие. Кроме того, в отличие от других ракетных комплексов, ограничивающих маневренные возможности носителей, К-80 придала боевые свойства истребителя исходно бомбардировочному туполевскому самолету.

Ракета К-100
