ж)  Сдаточное испытание 18 моторов АШ-82ФН с постановкой на все поршни в первую канавку газоуплотнительных колец, хромированных по образующей по лучшему варианту технологии (№ 5).

Результат испытания неудовлетворительный: по причине недостаточного скругления рабочих кромок после хромирования, а также и несовершенства технологии хромирования, обнаружена неравномерная приработка и скалывание хрома.

Продолжаются дальнейшие работы по усовершенствованию конструкции кольца и технологии хромирования.

з) 10-ти часовое испытание на одноцилиндровой установке хромированного газоуплотнительного кольца с цилиндрической образующей. Хромирование производилось по варианту лучшей технологии.

Результаты испытания удовлетворительные. Состояние поршневых колец хорошее, а максимальный износ цилиндра не превышает 0,035 мм.

и) Сдаточное и контрольное испытание 11 моторов АШ-82ФН с постановкой в первую канавку поршней хромированных газоуплотнительных колец с цилиндрической образующей. После хромирования для удаления наплыва хрома с боковых торцев кольца подвергались дополнительному лапингованию и скруглению рабочих кромок.

Результаты испытания: состояние колец и цилиндров после сдаточного испытания удовлетворительное.

Контрольное испытание все моторы прошли без дефектов поршневой группы.

к) Помимо вышеуказанных в этом параграфе работ, на одноцилиндровой установке в течение 10 часов были испытаны:

3 варианта освинцованных поршневых колец, графитированные кольца, кольца с фаской на рабочей кромке (по типу завода № 29) и кольца увеличенного сечения (на 0,6 по толщине и 0,7 по ширине).

Полученный во всех случаях результат неудовлетворительный: значительно повышается износ гильз и колец.

14. Вопрос создания профиля рабочей поверхности цилиндра, который в нагретом (рабочем) состоянии максимально соответствовал бы цилиндрическому, начал занимать внимание конструкторов нашего завода еще в 1939 году, но тогда все начатые в этом направлении работы вследствие быстрой смены серийных объектов остались незаконченными. И только с начала 1943 года, после внедрение в серийное производство мощного мотора АШ-82ФН этот вопрос приобрел соответствующую остроту в связи с наблюдавшимися на этих моторах дефектами преждевременного износа и уступчатой выработки цилиндров.

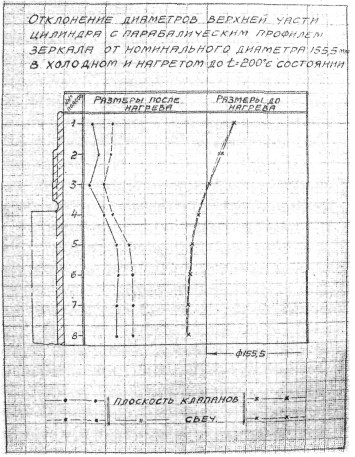

С 1943 года после ряда проведенных кратковременных и длительных испытаний (в том числе 2-х испытаний по 150 часов) были отработаны для внедрения в серийное производство цилиндры с параболическим профилем рабочей поверхности в верхней части, обеспечивающим с расстояния 80-100 мм от верхнего торца гильзы плавное сужение верхнего отверстия гильзы на 0,15ё0,25 мм.

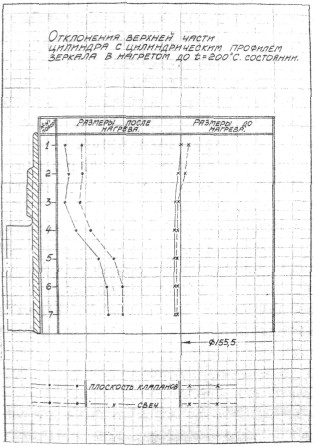

Такой профиль рабочей поверхности приблизительно на половину уменьшал тепловой раструб в верхней части цилиндра (см. фиг. 3) и, по мнению конструкторов, должен был значительно уменьшить возможность образования на рабочей поверхности цилиндров уступчатой выработки и удлинить срок службы цилиндров за счет увеличивающейся в этом случае нормы износа до прежнего ремонтного размера.

Внедрение в серийное производство цилиндров с параболическим профилем зеркала было начато в феврале месяце 1945 года сборкой и испытанием одного-двух моторов в сутки.

За этот период было собрано и испытано около 70 моторов, из которых по дымлению и уступчатой выработке цилиндров было снято только 6 моторов.

Полный переход на такие цилиндры был осуществлен в конце апреля 1945 года вследствие резкого возрастания, по причине указанных дефектов, съема с контрольного испытания моторов АШ-82ФН. Но этим поставленной цели достигнуть не удалось, так как дефект не только не снизился, а наоборот продолжал расти и в период половины мая достиг катастрофической величины, составившей 40% съема моторов от числа поставленных на испытание.

В результате такого положения, сложившегося у некоторых ответственных работников завода убеждения, что основной причиной такого интенсивного развития дефекта являются вновь введенные цилиндры с параболическим профилем зеркала, последние с 15-го мая, по указанию директора завода, были с производства сняты и заменены цилиндрами прежней конструкции, т.е. с цилиндрическим профилем зеркала.

Несколько позднее, анализом статистических данных было установлено, что действительно, параболический профиль рабочей поверхности в верхней части цилиндра работу цилиндровой группы нисколько не улучшает, ибо съем моторов по дымлению и отбраковка цилиндров по уступчатой выработке для цилиндров с параболическим профилем зеркала и цилиндров с нормальным профилем зеркала составляет одну и ту же величину.
