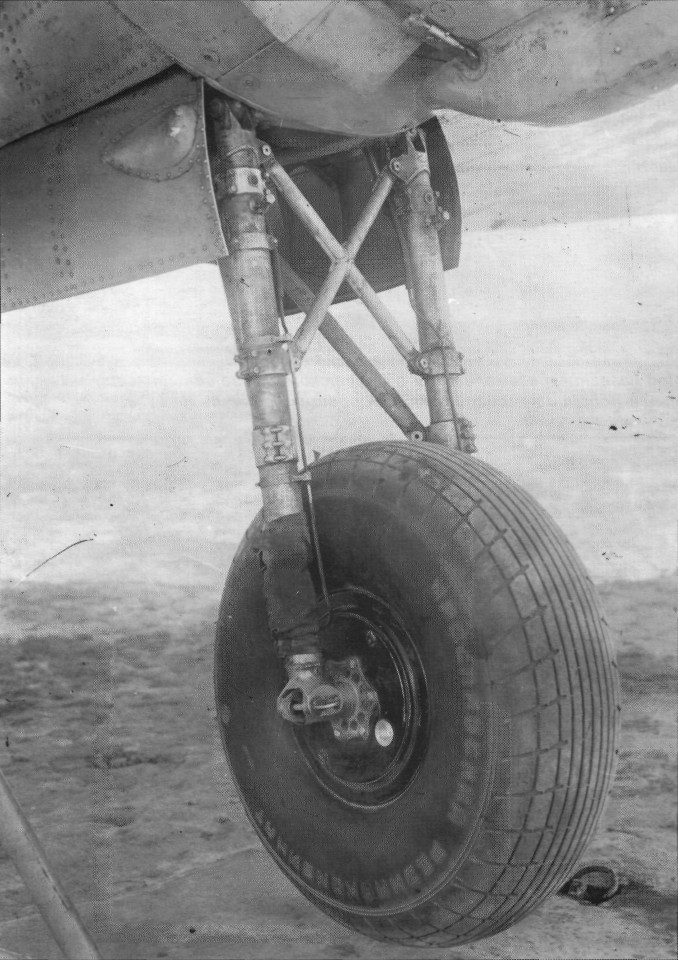

Основная стойка шасси ДБ-3Ф

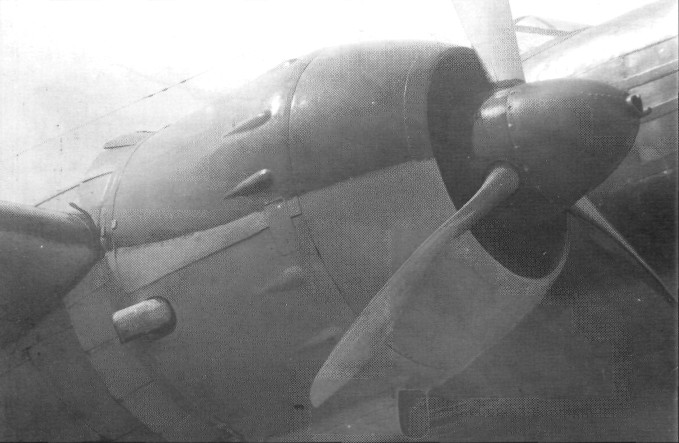

Капот «типа Ф»

Шасси выполнили с упрощенной кинематикой — четырехшарнирный ломающийся подкос заменили на одно-шарнирный. Попутно усилили стойки, увеличили ход их амортизаторов, поставили увеличенные (1000x350 вместо 900x300) колеса с двухсторонними тормозами (которые когда-то намечались еще для «стадии А»).

Жесткие бензобаки, являвшиеся частью силовой конструкции крыла, были вытеснены ненесущими «полумягкими». Такой бак изготавливался из металла, но держал форму, лишь пока был пуст. Заливать его можно было только после установки в специальный ящик в крыле. Самих баков стало шесть вместо десяти. Все они протектировались, даже заливные бачки, и оснащались системой «нейтрального газа». Общая емкость составляла 3855 л.

Надо сказать, что силовой набор всего планера существенно изменился. Приспосабливая ДБ-3 к современной плазово-шаблонной технологии, ввели широкое использование штампованных деталей, везде, где можно, убрали стальные трубы, избавились от внутренней клепки «вслепую». В лонжеронах применили открытые профили, предусмотрели штампованные нервюры. Это значительно уменьшило трудоемкость изготовления самолета.

Моторы М-88 закрыли совершенно новыми капотами «типа Ф», плотно прилегающими, с выштамповками над клапанными коробками, хорошо обтекаемой формы. Капоты имели управляемую гидроприводом юбку для регулирования охлаждения. Винты тоже были новые, трехлопастные автоматы ВИШ-23Т. Они имели больший диаметр (3,4 м), чем старые ВИШ-3 (3,25 м).

Чтобы ускорить создание нового самолета, Ильюшин пошел на прямое нарушение установленного процесса. Он отказался проводить статические испытания нового крыла, ограничившись испытанием лонжеронов. Новая штурманская кабина не проходила официальную макетную комиссию. Изменения в составе и размещении оборудования не согласовывались с НИИ ВВС.

19 мая 1939 г. ЦКБ-30Ф передали на заводские испытания, которые проводил все тот же Коккинаки. Первый полет на новом самолете совершили 21 мая. Прирост летных данных оказался существенным, но новая мотоустановка страдала перегревом. Тот же результат получили и во втором полете. Отзывы Коккинаки были исключительно положительными (что ему потом поставили в вину), но не обратить внимание на недоведенность винтомоторной группы было невозможно. А тем временем 31 мая вышло постановление Комитета обороны, устанавливавшее сроки госиспытаний и даже серийного производства новой модификации. Опытный самолет требовалось представить на государственные испытания к 1 августа. 1939 г., а с 4-го квартала уже начать выпуск на двух заводах (№ 39 и № 18). Под освоение новой техники наркомату удалось добиться существенного снижения планов для этих предприятий.
