Компоновочная схема самолета МиГ-31 близка схеме истребителя МиГ-25. МиГ-31 выполнен по нормальной аэродинамической схеме с трапециевидным крылом, двухкилевым вертикальным и цельноповоротным горизонтальным оперением. Планер на 50% изготовлен из нержавеющей стали, на 16% из титана, на 33% из алюминиевых сплавов, 1% приходится на другие конструкционные материалы.

Экипаж — летчик и оператор системы вооружения — размещается в двухместной кабине на катапультных креслах К-36ДМ. Фонарь кабины имеет две откидывающимися вверх— назад створки. На модернизированных самолетах слева перед кабиной размещена убираемая Г-образная топливозаправочная штанга. На нижней поверхности фюзеляжа перед нишами основных опор шасси имеются тормозные щитки, выполняющие одновременно функции створок шасси.

Трехлонжеронное крыло имеет угол стреловидности по передней кромке, равный 41°. На верхней поверхности каждой консоли крыла установлен аэродинамический гребень. Имеются щелевые закрылки, элероны и четырехсекционные отклоняемые носки.

Консоли цельноповоротного горизонтального оперения могут отклоняться как синхронно (для управления по тангажу), так и дифференциально (для управления по крену).

Двухкилевое вертикальное оперение, установленное с углом развала 8°, оснащено рулями направления. Под хвостовой частью фюзеляжа с развалом 12° расположены аэродинамические гребни.

Система управления самолетом МиГ-31 — механическая.

Основные опоры шасси самолета оснащены тележкой с двумя колесами размерами 950х300 мм. Заднее колесо расположено со сдвигом во внешнюю сторону относительно переднего. Передняя опора шасси снабжена двумя колесами (660х200 мм).

СИЛОВАЯ УСТАНОВКА МиГ-31 включает два ТРДДФ Д-30Ф-6 (2 х 9500/15.500 кгс) со смешением потоков наружного и внутреннего контуров за турбиной, с форсажной камерой и регулируемым всережимным соплом створчатой конструкции. Воздухозаборники двигателей — боковые, прямоугольного сечения, регулируемые посредством подвижных горизонтальных панелей.

Внутренний запас топлива, размещаемого в семи фюзеляжных, четырех крыльевых и двух килевых баках — 16.350 кг. На внешние подкрыльевые узлы могут дополнительно подвешиваться два ПТБ по 2500 л. Заправка — централизованная.

Самолеты МиГ-31 более позднего выпуска, а также МиГ-31Б (БС) оснащаются убирающейся Г-образной штангой-топливоприемником системы дозаправки в полете.

ОБОРУДОВАНИЕ. Основу системы управления вооружением самолета составляет радиолокационная станция с фазированной антенной решеткой РП-31 Н007 «Заслон», имеющая дальность обнаружения воздушных целей типа «истребитель» (ЭПР порядка 5 м²) до 180 км (дальность автоматического сопровождения — 120 км). На модернизированном самолете МиГ-31ДМ максимальная дальность обнаружения воздушных целей увеличена до 320 км. Зона одновременного сопровождения и обстрела целей составляет ±70° по азимуту и +70 ...-60° по углу места. 10 целей принимаются на автоматическое сопровождение. Бортовой вычислитель «Аргон-К» выбирает из них четыре наиболее важные, на которые одновременно могут наводится четыре ракеты «воздух—воздух» большой дальности Р-33 (Р-33С). На МиГ-31БМ одновременный пуск ракет Р-33С и Р-37 (последние — на дальность до 280 км) возможен по шести целям.

Дополнительным средством обнаружения воздушных целей является теплопеленгатор 8ТП, размещенной под носовой частью фюзеляжа (дальность обнаружения — до 50 км, горизонтальный сектор обзора ±60°, вертикальный +6°/-13°). В полетном положении теплопеленгатор убран в фюзеляж, а в рабочем — выпускается в поток. Он сопряжен с РЛС и предназначен для пассивного обзора воздушного пространства, а также для выдачи целеуказания ракетам Р-40ТД и Р-60 с ТГС.

Группа из четырех самолетов МиГ-31 способна контролировать воздушное пространство протяженностью по фронту 800—900 км.

Пилотажно-навигационное оборудование самолета МиГ-31 включает систему автоматического управления САУ-155МП и навигационный комплекс КН-25 с двумя инерциальными системами ИС-1-72А с цифровым вычислителем «Маневр», радиотехнической системой ближней навигации «Радикал-НП» (А-312) или А-331, радиотехнической системой дальней навигации А-723 «Квиток-2». Дальняя радионавигация осуществляется в (так в тексте. ВВС) посредством двух систем: «Тропик» (аналогична системе «Лоран») и «Маршрут» (аналог — система «Омега»).

Самолет оснащен средствами РЭБ радиолокационного и ИК-диапазонов. Перехватчик МиГ-31 выполняет боевые задачи во взаимодействии с наземной автоматизированной цифровой системой управления, работающей в режимах дистанционного наведения, полуавтономных действий (координатная поддержка), одиночно, а также в составе группы из четырех самолетов с автоматическим внутригрупповым обменом информации). Цифровая помехозащищенная система связи обеспечивает автоматический обмен тактической информацией в группе из четырех перехватчиков, удаленных один от другого на расстояние до 200 км и наведение на цель группы истребителей, имеющих менее мощное БРЭО (МиГ—29, Су-27; в этом случае самолет МиГ-31 выполняет роль пункта наведения). Целераспределение, а также назначение целей на атаку осуществляет ведущий группы по информации, отображаемой на индикаторе тактической обстановки с последующей автоматической передачей на борт ведомых перехватчиков.

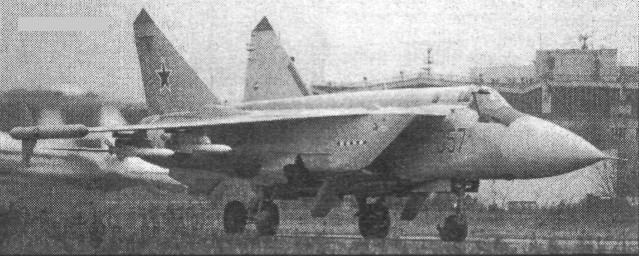

МиГ-31М

ВООРУЖЕНИЕ состоит из ракет «воздух—воздух» и встроенной пушечной установки. Основным вариантом вооружения самолета являются четыре ракеты Р-33 с максимальной дальностью 110 км, Р-33С или Р-37, размещаемые конформно парами одна за другой под фюзеляжем на авиационных катапультных устройствах. Под крылом возможна подвеска ракет класса «воздух—воздух» средней дальности РВВ-АЕ (МиГ-31М и МиГ-31БМ, до четырех единиц), Р-40ТД (две) или четырех УР малой дальности Р-60М с ТГС.

Модернизированные варианты самолета могут оснащаться противорадиолокационными ракетами Х-31П, Х-25МП или Х-25МПУ (до шести единиц), противокорабельными УР X-31А (до шести), ракетами класса «воздух-поверхность» Х-59 и Х-29Т (до трех) или Х-59М (до двух единиц), до шести корректируемых авиабомб КАБ-1500 или до восьми КАБ-500 с телевизионным или лазерным наведением. Максимальная масса боевой нагрузки составляет 9000 кг.

Пушечная установка с шестиствольной пушкой ГШ-6-23М (23 мм) с боекомплектом 260 патронов размещена в обтекателе на правом борту фюзеляжа.

РАЗМЕРЫ. Размах крыла 13,46 м; длина самолета 22,69 м; высота самолета 6,15 м; площадь крыла 61,60 м².

МАССЫ, кг: пустого самолета 21.820, нормальная взлетная 36.800, максимальная взлетная без ПТБ 41.000, с двумя ПТБ — 45.500, топлива во внутренних баках 15.500, максимальная боевая нагрузка 3000 (МиГ-31 и МиГ-31Б).

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ. Максимальная скорость 3000 км/ч (М=2,83); максимальная скорость на малой высоте 1500 км/ч; крейсерское число М=2,35; практический потолок 20.600 м; практическая дальность полета с ПТБ 3020 км; перегоночная дальность с ПТБ без вооружения 3300 км, боевой радиус действия с четырьмя УР типа Р-33: при М=2,35 — 720 км, при М=0,85 — 1200 км, при М=0,85 с ПТБ — 1450, при М=0,85, с ПТБ и одной дозаправкой в воздухе — 2200 км; максимальная продолжительность полета: без дозаправки в воздухе 3 ч 36 мин, с дозаправкой в воздухе 6—7 ч; длина разбега 1200 м; длина пробега 800 м; максимальная эксплуатационная перегрузка 5,0.
