Модель самолета "27-11"

Проекты были представлены на Научно-технический Совет МАП, где перспективными были признаны разработки ОКБ А.И. Микояна и П.О. Сухого. Яковлевский проект, представлявший собой вариант того же Як-28 с бронированием кабины экипажа, и вновь предложенный Ильюшиным Ил-40 вызвали много претензий и были отвергнуты как недостаточно проработанные - в первую очередь, по уровню специализированного целевого оборудования и вооружения.

На втором этапе конкурса ОКБ А.И. Микояна и П.О. Сухого соревновались уже между собой, отстаивая не только проекты, но и собственное видение ударного самолета поля боя. В числе других вариантов "суховцами" рассматривался и уменьшенный вариант Су-17 с КИГ и бронированной кабиной, предлагавшийся A.M. Поляковым, но в конечном счете, более удачным признали проект Ю.В. Ивашечкина - дозвуковой легкий войсковой самолет-штурмовик ЛВСШ (будущий Су-25), приглянувшийся не только и не столько руководству ВВС, сколько Главкому Сухопутных войск И.Г. Павловскому. Генерал армии с военным прошлым сразу оценил концепцию самолета и даже настаивал на его передаче из ВВС сухопутным войскам, где штурмовая авиация всегда была бы под рукой.

Представленные на конкурс микояновские проекты являлись вариациями на тему заслуженного МиГ-21, что сулило экономию времени и удешевление самолетов и, в общем, отвечали требованиям заказчика, настаивавшего на сверхзвуковой машине со скоростью у земли не менее 1200 км/ч (это условие в ТТТ было продиктовано обеспечением выживаемости самолета при прорыве ПВО и опиралось на данные о возможностях основного в армиях НАТО ЗРК "Хок", боевая эффективность которого резко снижалась при указанных скоростях маловысотных целей)...

Первоначально ОКБ предложило превращение простого и надежного истребителя МиГ-21 в штурмовик МиГ-21Ш кратчайшим путем. Предполагалось обойтись "малой кровью" - установить на МиГ-21 новое крыло увеличенной площади с шестью узлами подвески вооружения и новое прицельно-навигационное оборудование. Однако расчеты и прикидки показали, что решить проблему "в лоб" с требуемой эффективностью вряд ли удастся. Было решено значительно модернизировать конструкцию "двадцать первого", больше уделить внимание вопросам живучести и вооружения. Работы по новой теме, получившей индекс "27", велись сразу над двумя проектами: МиГ-27Ш и "27-11".

Первая машина создавалась на базе МиГ-21, но в итоге от него в новом самолете осталась только хвостовая часть фюзеляжа с оперением, остальное проектировалось заново. МиГ-27Ш получил низкорасположенное трапециевидное крыло большой площади, боковые воздухозаборники, бесфорсажный двигатель, короткий нос и кабину с хорошим обзором. Для защиты от огня стрелкового оружия и осколков снарядов кабина летчика проектировалась полностью бронированной. Вооружение машины было представлено двухствольной 23 мм пушкой ГШ-23 (АО-9), бомбами и НАР массой до трех тонн, размещаемым на девяти наружных точках подвески.

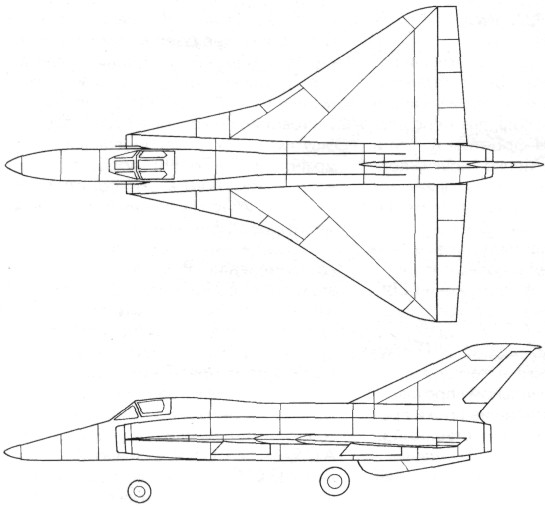

Базой для второго проекта послужил самолет "21-11", больше известный как МиГ-21И или "Аналог". Он был создан для отработки оживального крыла сверхзвукового пассажирского лайнера Ту-144 и изготовлен в двух экземплярах. "Бесхвостка" с оживальным крылом тонкого профиля, имевшим коническую крутку, была привлекательной ввиду высокого аэродинамического качества, меньшего сопротивления и балансировочных моментов, что делало ее удачным решением в удовлетворении противоречивых требований аэродинамики и прочности конструкции. Крутка крыла позволяла затянуть срыв потока в концевых сечениях до больших углов атаки, улучшая его несущие качества на взлетно-посадочных скоростях и повышая эффективность управления. Схема отличалась также малой удельной нагрузкой на крыло, что позволяло нести значительное вооружение, повышало маневренность и взлетно-посадочные характеристики ударной машины (на "аналоге" была получена минимальная эволютивная скорость полета 212 км/ч).

Испытания "Аналога" дали положительные результаты, и новое крыло решили использовать на истребителе-бомбардировщике. Тем не менее фюзеляж "27-11" тоже стал совершенно иным. Были применены боковые воздухозаборники, бронированная кабина и новая форма носовой части, в которой предполагалось разместить аппаратуру радиоэлектронной борьбы (РЭБ) и систему наведения управляемых ракет класса "воздух-поверхность". Шасси по сравнению с МиГ-21 было усилено и позволяло эксплуатировать потяжелевшую машину с полевых аэродромов. Силовая установка для повышения надежности состояла из двух турбореактивных двигателей, расположенных бок о бок в хвостовой части фюзеляжа. Вооружение массой до трех тон планировали разместить на восьми подкрыльевых и четырех подфюзеляжных держателях.
