МиГ-23БМ (МиГ-27)

Определившись с преимущественно ударным назначением самолета, для которого большая скорость и потолок не являются определяющими, ими решили пожертвовать ради облегчения веса конструкции для установки дополнительного оборудования и увеличения боевой нагрузки. Регулируемые воздухозаборники, доставшиеся МиГ-23Б от истребительных вариантов "двадцать третьего", на МиГ-23БМ заменили облегченными нерегулируемыми. Упрощение конструкции с отказом от регулируемого клина и системы управления им сэкономило около 300 кг. Площадь воздухозаборников заметно увеличилась, а для улучшения условий работы на дозвуковой скорости их передние кромки получили округленные формы.

Прицельная система на базе аналогового вычислителя к этому времени уже не обладала достаточной эффективностью, не обеспечивая должных точностных характеристик, и требуя от летчика избыточного напряжения в полете при выполнении множества операций. В то же время существовали образцы цифровой техники нового поколения, о возможностях которой конструкторы микояновского ОКБ имели представление отнюдь не из популярной технической литературы, пропагандировавшей в те годы перспективы "электронного мозга". Полученный в начале 70-х годов положительный опыт работ с бортовыми цифровыми вычислительными машинами на разведчиках МиГ-25РБ было решено использовать при создании нового прицельно-навигационного комплекса на основе БЦВМ. Разработчиком аппаратуры являлось НПО "Электросила", налаженные связи с которым позволяли конструктивно решать возникавшие вопросы, а их предвиделось немало: госиспытания Су-24, на котором использовалась новая прицельно-навигационная система ПНС-24 на базе БЦВМ, шли с большими трудностями и затянулись на 4,5 года. Однако ставка на высокоэффективный комплекс электроники давала создаваемой машине серьезные преимущества перед новыми модификациями истребителей-бомбардировщиков Сухого: в основу прицельной системы готовившегося к испытаниям Су-17М2 закладывались навигационный комплекс КН-23, лазерный дальномер "Фон" и прицел АСП-17, являвшиеся для микояновцев уже пройденным этапом.

Прицельно-навигационный комплекс ПрНК-23 предназначался для решения задач навигации, прицельного бомбометания, стрельбы из пушек и пуска НАР по наземным и воздушным целям.

В состав комплекса вошли:
-  новая цифровая вычислительная машина;
-  навигационный комплекс КН-23;
-  оптическая визирная головка С-17ВГ;
-  лазерный дальномер "Фон";
-  датчики воздушных параметров.

 ПрНК-23 обеспечивал решение 11 задач, в число которых входили полет по заранее запрограммированному маршруту, возврат на аэродром вылета или три запасных аэродрома, выполнение предпосадочного маневра, навигационное бомбометание вне видимости земли и ряд других задач. Прицельное оборудование МиГ-23БМ по отношению к МиГ-17 увеличилось по количеству блоков в 20 раз, а по числу деталей и элементов в 200 раз. Интегрирование систем упрощало архитектуру комплекса и обеспечивало требуемое резервирование, повышавшее надежность. Построение ПрНК-23 выполнялось на базе ЦВМ, обрабатывавшей текущую информацию и в автоматическом режиме обеспечивавшей непрерывное решение навигационных и прицельных задач. В память ЦВМ перед полетом вводилось до 43 параметров, включая координаты аэродрома вылета и четырех запасных, задавался маршрут с шестью поворотными точками (они же могли служить целями), данные о метеоусловиях и баллистические характеристики используемых боеприпасов. В воздухе ЦВМ реализовывала программу полета, рассчитывая и запоминая параметры пути, счисляла и корректировала текущее положение самолета на маршруте, выдавая управляющие команды на САУ и служила вычислителем прицела. Комплекс навигации КН-23 обеспечивал ЦВМ навигационной информацией и выполнял роль резервной навигационной системы на случай отказа ЦВМ. При этом обеспечивалось надежное решение задач самолетовождения, правда, в усеченном варианте по сравнению с основным. Так, например, количество поворотных пунктов маршрута (ППМ) сокращалось до трех, а их смена обеспечивалась не автоматически, а вручную нажатием соответствующей кнопки-лампы на щитке управления.

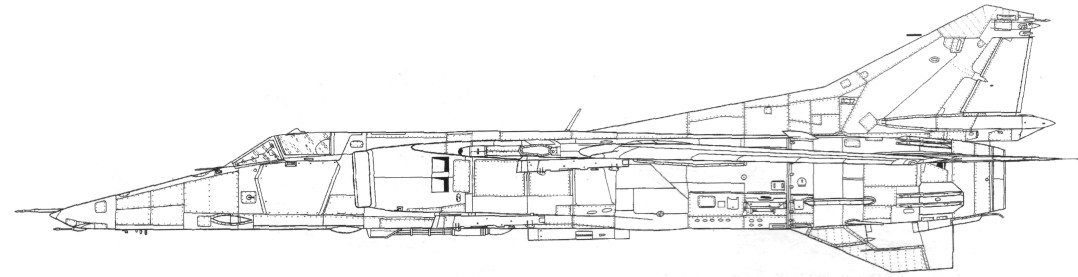

Носовая часть МиГ-27 ранних серий

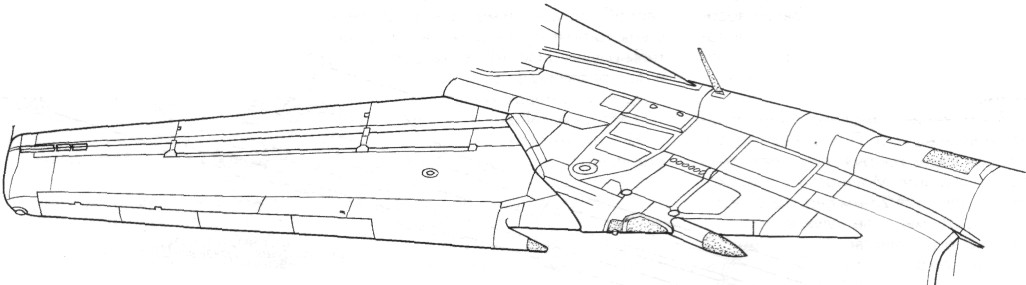

Размещение антенн на крыле МиГ-27
