Варианты подвески вооружения самолета МиГ-27

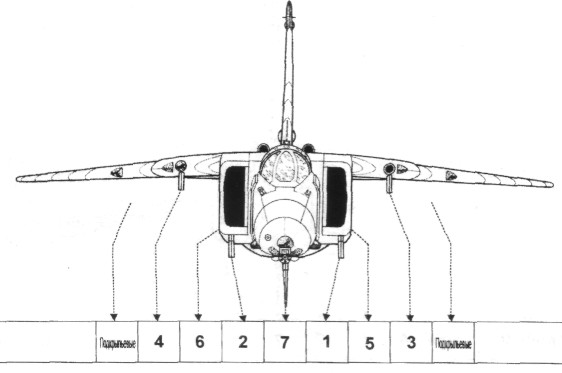

| Вооружение | Подкрыльевые | 4 | 6 | 2 | 7 | 1 | 5 | 3 | Подкрыльевые | ПУ и МБД |
| Х-23/Х-23М |
 |
 |
 |
|
|
АПУ-68УМ на точках 3,4 | ||||
| Р-3С/Р-13М |
|
 |
|
|
|
АПУ-13МТ на точках 3,4 | ||||
| С-24/С-24Б |
|
 |
|
|
|
|
|
АПУ-68УМ на точках 1,2,3,4 | ||
| УБ-16-57УМП |
|
 |
|
|
|
|
|
|||
| УБ-32М |
|
 |
|
|
|
|
|
|||
| Б-8М |
 |
|
|
|
|
|||||
| СППУ-22-01 |
|
 |
|
|
|
|||||
| АБ-100 |
 |
 |
|
|
|
|
|
МБД2-67У на точках 1,2,3,4,7 | ||
| АБ-100 с ТУ |
|
|
|
|
|
|
|
МБД2-67У на точках 3,4.7 | ||
| АБ-100 |
|
|
|
|
МБД2-67У на точках 1,2,3,4 | |||||
| АБ-100 |
|
|
|
|
|
|
|
|
|
|
| АБ/РБК-250 |
 |
 |
|
|
|
|
|
МБДЗ-У2Т-1 на точках 3,4 | ||
| АБ/РБК-250 |
|
|
|
|
|
|
МБДЗ-У2Т-1 на точках 3,4 | |||
| АБ/РБК-250 |
|
|
|
|
|
|
|
|
|
|
| АБ/РБК-250 |
|
|
|
|
|
|
|
|
|
|
| АБ/РБК-500 |
 |
 |
|
|
|
|
МБДЗ-У2Т-1 на точках 3,4 | |||
| АБ/РБК-500 |
|
|
|
|
|
|
|
|||
| АБ/РБК-500 |
|
|
|
|
|
|
|
|||
| АБ/РБК-500 |
|
|
|
|
|
|
|
|||
| АБ/РБК-500 |
|
|
|
|
|
|||||
| ЗБ-500 |
 |
|
|
|
||||||
| КМГ-У |
|
 |
|
|
|
|||||
Ядерные бомбы |
||||||||||
| Ядерная бомба |
 |
|
||||||||
| Варианты вооружения применяемые в одной атаке | ||||||||||
| С-24\24Б+АБ-100-500 |
|
|
|
|
|
|
|
АПУ-68УМ на точках 1,2 | ||
| УБ-16+АБ-100-250 |
|
|
|
|
|
|
|
|||
| УБ-32+АБ-100-500 |
|
|
|
|
|
|
|
|||
| Б-8М+АБ-100-500 |
|
|
|
|
|
|
|
|||
| Перегоночные варианты | ||||||||||
| ПТБ-800 |
|
|||||||||
| ПТБ-800 |
|
|
|
|||||||
Примечания:
На точках подвески 5 и 6 замки ДЗУ-1А, на остальных балочные держатели БДЗ-УМК
- Возможна подвеска ПТБ-800 при этих вариантах загрузки при стреловидности крыла 16 град.
- Возможна подвеска ПТБ-800 при этих вариантах загрузки.
