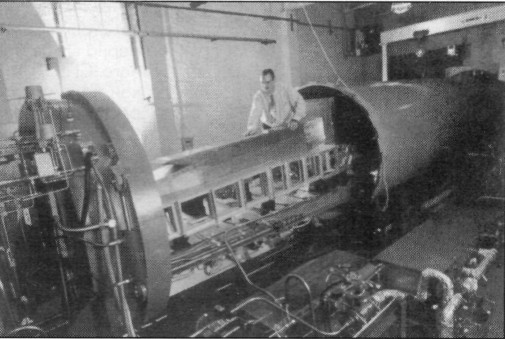

Экспериментальная модель двигателя РТЕ	Модель GDE-1

Кроме того, компания Pratt and Whitney на собственные средства изготовила экспериментальный СПВРД, работающий на этилене. Этот двигатель применялся в качестве действующего прототипа для расчета будущих моделей; при его стендовых запусках скорость набегающего потока доводилась до значения М=8.

Одновременно фирма Pratt and Whitney вела разработку системы охлаждения СПВРД. В 1997 г. начались эксперименты с фрагментом стенки двигателя с теплообменными трубками; изготовленный из никелевого сплава образец размером 15x38 см подвергался тепловым нагрузкам, соответствующим реальным. Общая продолжительность этих испытаний составила 160 с. Позднее были подготовлены и успешно испытаны две панели размером 1 5x76 см, их суммарная наработка достигла 78 мин. Затем начались эксперименты с полномасштабной стенкой СПВРД длиной 1,9 м.

В 2001-2002 гг. были проведены акустические и динамические испытания штатной камеры сгорания длиной 60 см и шириной 22,8 см, отработаны распределительные клапана подачи топлива, секция с инжекторами и прочие компоненты.

Первый этап испытаний экспериментального образца СПВРД с задачами подтверждения работоспособности изделия был успешно проведен в начале 2001 г. Модель, получившая обозначение РТЕ (Performance Test Engine), представляет собой СПВРД с неизменяемой геометрией проточной части. Основными его элементами являются поверхность сжатия перед воздухозаборником, изолятор для стабилизации скачков уплотнения, камера сгорания и сопло.

Общая длина двигателя РТЕ составляет 3,07 м, без передней и сопловой части, которые будут элементами летательного аппарата, - 1,9 м. По длине модель соответствует штатному изделию, поперечный же размер был уменьшен с расчетных 22,8 см до 15,2 см.

Система охлаждения в двигателе РТЕ не предусматривалась, поэтому большая часть его конструкции изготовлялась из теплоемкой меди. При этом масса изделия составила 900 кг.

Для создаваемой силовой установки выбрано углеводородное горючее JP-7. Это топливо, специально разработанное для высокоскоростного самолета SR-71, отличается стабильными характеристиками, нетоксичностью и рядом других преимуществ, важными при использовании на боевых аппаратах. Однако в чистом виде оно не применимо в СПВРД, так как его достаточно крупные молекулы не обеспечивают сверхзвуковое горение. Поэтому перед подачей в камеру сгорания топливо подвергается «крекингу» - расщеплению длинных углеводородных цепей на более мелкие, обладающими повышенными теплотворными характеристиками.

В штатном СПВРД эта реакция будет протекать в теплообменниках системы охлаждения изделия. Но поскольку таковая в модели РТЕ отсутствовала, то горючее подавалось в камеру сгорания после подогрева в специальном реакторе мощностью 1 МВт.

В ходе запусков, проводившихся на стенде Leg-б Лаборатории GASL, двигатель РТЕ продемонстрировал устойчивые рабочие характеристики в широком диапазоне скоростей (М=4,5-6,5).

С августа 2002 г. до середины 2003 г. ВВС и фирма Pratt and Whitney вели отработку усовершенствованного СПВРД модели GDE-1 (Ground Demonstrator Engine). По своим техническим характеристикам данная установка существенно приближена к штатному изделию: изготовленный из никелевых сплавов двигатель массой около 70 кг оснащен системой охлаждения воздушного канала, ширина которого составляет 22,8 см.

Однако и для этой модели предусмотрена раздельная подача топлива в систему охлаждения и камеру сгорания (опять через внешней нагреватель). Такая схема необходима для оценки химических свойств прошедшего теплообменники компонента и точного определения теплового баланса установки. В целях снижения риска при первых запусках двигатель работал в переохлажденном состоянии, то есть количество прогоняемого через «рубашку» охлаждения топлива намного превышало потребную величину, необходимую для отвода тепла и поддержания эффективного горения. После каждого эксперимента проводилась дефектоскопия каждого сварного шва СПВРД и общая проверка герметичности воздушного тракта.

В общей сложности в течение года было выполнено около 60 запусков двигателя GDE-1 с максимальной продолжительностью работы до 20 с. Примерно в 50 из них скорость набегающего потока доводилась до значения М=4,5, в остальных имитировался полет со скоростью М=6,5.

На анализ полученных результатов, в целом признанных положительными, и на подготовку к заключительному этапу программы HyTech отводится примерно год. Летом 2004 г. должны начаться испытания двигателя GDE-2.

Важной особенностью данной модели, практически полностью соответствующей летному изделию, станет изменяемая геометрия воздухозаборника. Кроме того, СПВРД будет оснащаться штатной системой подачи топлива через «рубашку» охлаждения, а также автоматизированной системой управления работой установки Fadec (Full Authority Digital Engine Control),используемой в двигателе Fl 19.

Квалификационные испытания модели GDE-2 будут проводиться уже в Центре Лэнгли - в высокотемпературной аэродинамической трубе НТТ, позволяющей поддерживать устойчивый высокоскоростной напор в течение 30 с.
