ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС СА-75 «ДВИНА»
В первые годы эксплуатации ЗРК СА-75 поступали на вооружение полков, состоящих из штаба, трех зенитных ракетных (огневых) и одного технического дивизиона системы.
В составе средств станции наведения ракет РСНА-75 (или боевых средств радиотехнической батареи комплекса СА-75) входили следующие средства:
- приемо-передающая (высоковольтная) кабина ПА (антенный пост) - контейнер с передающей и высокочастотной частью приемной аппаратуры, станцией передачи команд, с размещением на его крыше антенной системы;
- кабина управления У (командный пункт дивизиона, КП);
- индикаторная кабина И;
- кабина управления стартом К3;
- АСД-75 - кабина К5;
- кабина стабилизаторов тока и управления дизель-электростанцией К6;
- средства транспортировки кабины ПА с РЛС.
В комплексах семейства С-75 использовалось несколько режимов сопровождения цели: ручное либо автоматическое по всем координатам, а также автоматическое по угловым координатам в сочетании с ручным по каналу дальности, в котором достигалось наилучшее определение координат и разрешение целей. Для ручного и полуавтоматического сопровождения были выделены особые рабочие места с индикаторами, на которых область сопровождаемой цели «вырезалась» по дальности и отображалась в более крупном масштабе.
Двухступенчатая ракета В-750 (изделие 1Д) выполнена по нормальной компоновочной схеме с Х-образным расположением аэродинамических поверхностей.
В переднем отсеке размещался радиовзрыватель, передающие антенны которого находились под радиопрозрачными участками носового обтекателя, за которым располагался предохранительно-исполнительный механизм. Следующий отсек образовывала боевая часть. Далее следовал топливный отсек с несущими баками горючего и окислителя, разделенными совмещенным двухстеночным днищем, что позволило сократить длину ракеты. В расположенном за баком окислителя приборном отсеке последовательно размещались шар-баллон -воздушный аккумулятор давления, блок управления автопилота, радиоаппаратура и источник питания - ампульная батарея. В хвостовом отсеке маршевой ступени ракеты находились рулевые машинки, вкладной бак «И» с пусковым горючим ОТ-155 и жидкостный ракетный двигатель. Снаружи отсека располагались цельноповоротные рули для управления по тангажу, рысканию и крену. Жидкостный ракетный двигатель с турбонасосной системой подачи компонентов в наземных условиях развивал тягу 2,65 т, в пустоте - 3 т.

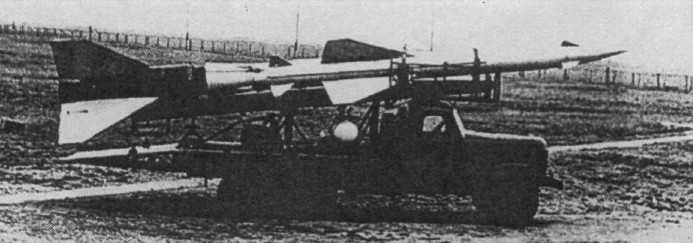

Ракета 1Д на транспортной машине. 1955 г.
Ракета 1Д на пусковой установке. Полигон Капустин Яр, 1955 г.
Стартовый двигатель состоял из стального корпуса со съемным днищем, многошашечного вкладного заряда из нитроцеллюлозного топлива и сопла с «грушей» для регулирования критического сечения в соответствии с температурой заряда. На наружной поверхности стартового двигателя крепились стабилизаторы с элеронами, размещенными в одной плоскости. Механическая связь между ступенями обеспечивалась коническим переходным отсеком, сбрасываемым вместе со стартовиком. На нижней поверхности первой и второй ступени размещались роликовые опоры и бугель, а на верхней - такелажные узлы.
Двигатель второй ступени запускался перед разделением ступеней и работал до окончания наведения ракеты. Подрыв боевой части производился по команде, формируемой радиовзрывателем или поступающей от СНР. В случае промаха подавалась команда на самоликвидацию и ракета уводилась вверх с последующим подрывом боевой части.
Для обучения и проведения тренировок личного состава промышленностью выпускались габаритно-массовые макеты ракет и учебные ракеты в нескольких вариантах, также разрезные макеты ракет и различные тренажерные средства.
В составе наземных средств стартовой батареи РБ-75 использовалось до шести пусковых установок СМ-63-1, расположенных на удалении от 50 до 75 м от станции наведения ракет и 6... 12 транспортно-заряжающих машин ПР-11 и средства их буксировки. Пусковая установка синхронизировалась с СНР для предстартового наведения ЗУР. Максимальный угол пуска составлял 75°. Пусковые установки буксировались гусеничными тягачами АТС-59 со скоростью до 35 км/ч по шоссе и до 10 км/ч по грунтовым дорогам.

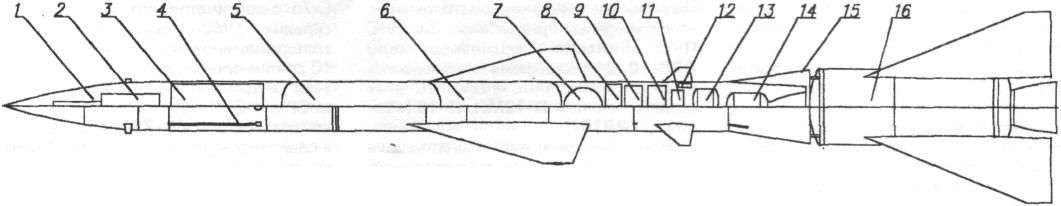

Ракета 1Д
1. Передающая антенна РВ 2. Радиовзрыватель (РВ) 3. Боевая часть 4. Приемная антенна РВ 5. Бак окислителя 6. Бак горючего 7. Воздушный баллон 8. Блок автопилота 9. Блок радиоуправления 10. Ампульная батарея 11. Преобразователь тока 12. Рулевой привод 13. Бак «И» 14. Маршевый двигатель 15. Переходный отсек 16. Стартовый двигатель
