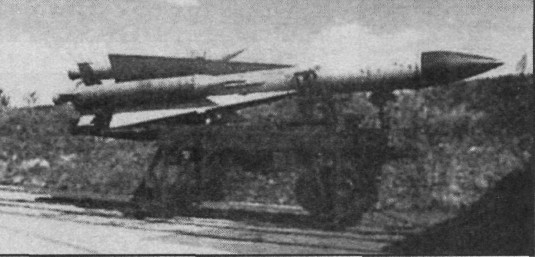

Пусковая установка 5П72	Автоматизированная заряжающая машина 5Ю24

В отличие от ранее созданных импульсных радиолокационных средств, обеспечивающих возможность работы на одну антенну за счет временного разнесения друг от друга режимов передачи и приема сигналов, при создании РПЦ непрерывного излучения потребовалось применение двух антенн, сопряженных соответственно с приемником и передатчиком станции. Антенны по форме приближались к тарельчатым, для уменьшения габаритов обрезанные по внешним сегментам наподобие четырехугольника. Для исключения засветки приемной антенны мощным боковым излучением передатчика, она отделялась от передающей антенны экраном - вертикальной металлической плоскостью.

Важным новшеством, реализуемым в системе С-200, стало применение устанавливаемой в аппаратной кабине цифровой электронной вычислительной машины.

Отраженный от цели зондирующий сигнал радиолокатора подсвета цели принимался головкой самонаведения и сопряженным с ГСН полуактивным радиовзрывателем, работающим по тому же отраженному от цели эхосигналу, что и ГСН. В комплекс бортового оборудования ракеты включался также контрольный ответчик. Для контроля за ракетой на всей траектории полета к цели применили линию связи «ракета - РПЦ» с бортовым передатчиком малой мощности на ракете и простейшим приемником с широкоугольной антенной на РПЦ. При отказе или неправильном функционировании ЗУР линия прекращала работу.

Техника стартового дивизиона состояла из кабины подготовки и управления стартом ЗУР (К-3), шести пусковых установок 5П72 (каждая из которых комплектовалась двумя передвигающимися по специально проложенным коротким рельсовым путям автоматизированными заряжающими машинами 5Ю24), системы энергопитания. Применение заряжающих машин определялось необходимостью быстрой, без длительной взаимной выставки со средствами заряжания, подачи на пусковые установки тяжелых ракет, слишком громоздких для быстрой ручной перезарядки по типу комплексов С-75. Впрочем, предусматривалось и пополнение израсходованного боекомплекта доставкой ракет из технического дивизиона автодорожными средствами -с транспортно-перегрузочной машины 5Т83.

Разработка средств стартовой позиции производилась КБ-4 (подразделением ленинградского ЦКБ-34) под руководством Б.Г. Бочкова, а затем А.Ф. Уткина (брата известного конструктора стратегических баллистических ракет).

С небольшим отставанием от заданного срока, в начале 1960 г. был выпущен эскизный проект всех наземных элементов зенитной ракетной системы, а 30 мая - уточненный эскизный проект ракеты. По рассмотрению эскизного проекта системы Заказчик принял в целом положительное решение по проекту. Вскоре руководство КБ-1 приняло решение вообще отказаться от радиолокатора уточнения воздушной обстановки, и разработка его была прекращена, но командование ПВО не согласилось с этим решением. В порядке компромиссного решения в состав С-200 решили включить РЛС секторного обзора «Шпага», но ее разработка задержалась и, в конечном счете, тоже была прекращена.

КБ-1 также сочло целесообразным взамен разработки централизованной цифровой ЭВМ системы применить несколько размещенных на радиолокаторах подсвета цели ЦВМ «Пламя», ранее разработанных для самолетов и модифицированных для использования в С-200.

Ракета В-860 в соответствии с представленным проектом была скомпонована по двухступенчатой схеме с пакетным расположением четырех твердотопливных ускорителей вокруг маршевой ступени с жидкостным ракетным двигателем (ЖРД). Маршевая ступень ракеты была выполнена по нормальной аэродинамической схеме, обеспечивающей высокое аэродинамическое качество и в наибольшей мере отвечающей условиям полета на больших высотах.

На начальных стадиях проектирования зенитной управляемой ракеты большой дальности, первоначально обозначенной В-200, в ОКБ-2 исследовалось несколько компоновочных схем, в том числе и с тандемным (последовательным) размещением ступеней. Но принятая для ракеты В-860 пакетная компоновка обеспечивала значительное уменьшение длины ракеты. В результате, упрощалось наземное оборудование, допускалось применение дорожной сети с меньшими радиусами поворотов, более рационально использовались объемы хранилищ для собранных ракет, снижалась потребная мощность приводов наведения пусковой установки. Кроме того, меньший диаметр (около полуметра) единичного ускорителя - двигателя ПРД-81, в сравнении с рассматривавшимся в тандемной схеме ракеты моноблочным стартовым двигателем, позволял в перспективе реализовать конструктивную схему двигателя со скрепленным с корпусом зарядом из высокоэнергетического смесевого твердого топлива.

Для снижения сосредоточенных нагрузок, действующих на маршевую ступень ракеты, тяга стартовых ускорителей прикладывалась к массивному седьмому отсеку, сбрасываемому вместе с отработавшими стартовиками. Принятое размещение стартовых ускорителей существенно сдвигало назад центр масс всей ракеты. Поэтому на ранних вариантах ракеты для обеспечения требуемой статической устойчивости на стартовом участке полета, позади каждого из рулей размещалось по крупногабаритному шестиугольному стабилизатору размахом 3348 мм, закрепленному на все том же сбрасываемом седьмом отсеке ракеты.

Разработка двухступенчатой зенитной ракеты большой дальности В-860 с использованием жидкого топлива в маршевой двигательной установке была технически оправдана уровнем развития отечественной промышленности конца пятидесятых годов. Однако на начальном этапе разработки параллельно с В-860 в ОКБ-2 рассматривался и полностью твердотопливный вариант ракеты, имевший обозначение В-861. В составе В-861 должно было также использоваться бортовое радиоэлектронное оборудование, полностью выполненное на базе полупроводниковых приборов и ферритовых элементов. Но довести до конца эту работу в то время не удалось - сказалось отсутствие отечественного опыта проектирования больших твердотопливных ракет, соответствующей материальной и производственной базы, а также нехватка необходимых специалистов. Для создания высокоэффективных твердотопливных двигателей требовалось создать не только топливо с высоким удельным импульсом, но новые материалы, технологические процессы их изготовления, соответствующую испытательную и производственную базу.
