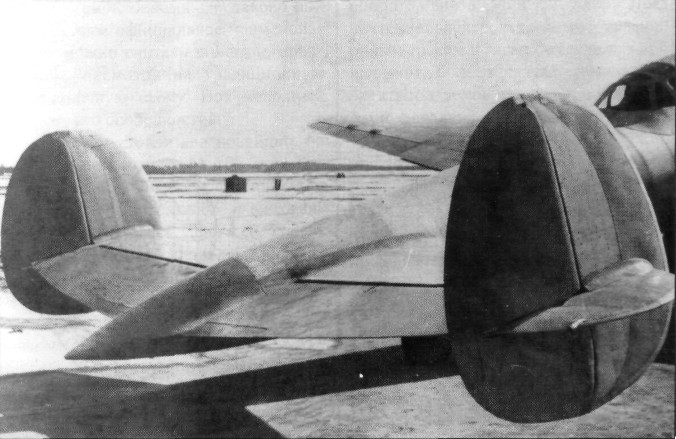

Хвостовое оперение первого экземпляра самолета "100"

Любопытно, что все документы, выходившие за пределы ОТБ, в том числе и по сугубо техническим вопросам, подписывал его начальник. Имена главных конструкторов нигде не фигурировали. Однако еще существовали документы, ответственность за которые несли исполнители-заключенные. Поскольку НКВД решило не тиражировать подписи "врагов народа", каждому из специалистов, имевших право утверждения документов, была выдана номерная печать. Известно, что в составе ОТБ работали сначала три, а затем четыре коллектива (четвертый, Д.Л. Томашевича, проектировал истребитель "110"). В целях исключения путаницы с документами было найдено мудрое решение: сумма цифр в номерных печатях исполнителей должна была быть равной числу, указанному в номерной печати их главного конструктора. Поистине чудеса находчивости!

Задача, стоявшая перед конструкторами-заключенными, выглядела явно нелегкой. По техническому заданию практический потолок машины должен был составлять 12500 м, а на высоте 10000 м "сотка" должна была летать со скоростью 630 км/ч. Жестким был и срок, отведенный на создание машины - она должна была подняться в воздух в следующем, 1939 г. Такой срок обусловил режим работы ОТБ: 11-12 часов в сутки без выходных дней и каких-либо поблажек. В мае 1939 г. изготовили полноразмерный макет нового самолета, который принимала комиссия под председательством начальника НИИ ВВС генерал-майора авиации А.И. Филина. "Враги народа" из ОТБ успешно справились с важным заданием, и их детище — "сотка", построенная на заводе № 156, впервые взлетела 22 декабря 1939 г.

Конструкция фюзеляжа новой машины, разработанная А.И. Путиловым, по типу приближалась к монококу. Фюзеляж состоял из грех технологических узлов, представлявших собой тела вращения с легким гаргротом между передней кабиной пилота и задней - штурмана и стрелка. Обшивка фюзеляжа была сравнительно толстой, в среднем 1,5-2 мм, а шпангоуты - редкими, установленными через 0,3-0,5 м.

В. М. Петляков

Стрингеры для подкрепления обшивки не применялись. Крыло самолета спроектировали трапециевидным двухлонжеронным, практически без стреловидности по передней кромке. Оно состояло из центроплана и двух консолей, с частым набором стрингеров и нервюр, закрытых обшивкой толщиной 0,6-0,8 мм. Элероны выполнили разрезными, закрылки - типа Шренка. Трехопорное шасси с хвостовым колесом спроектировал Т.П. Сапрыкин. Главные опоры были двухстоечными, убираемыми поворотом назад в мотогондолы; хвостовое колесо тоже убиралось.

Обшивка опытного самолета покрывалась бесцветным лаком и сохраняла естественный серебристый цвет. А вот элероны и рули были окрашены красной краской. На бортах фюзеляжа и на нижней поверхности крыльев были изображены звезды с черной окантовкой.

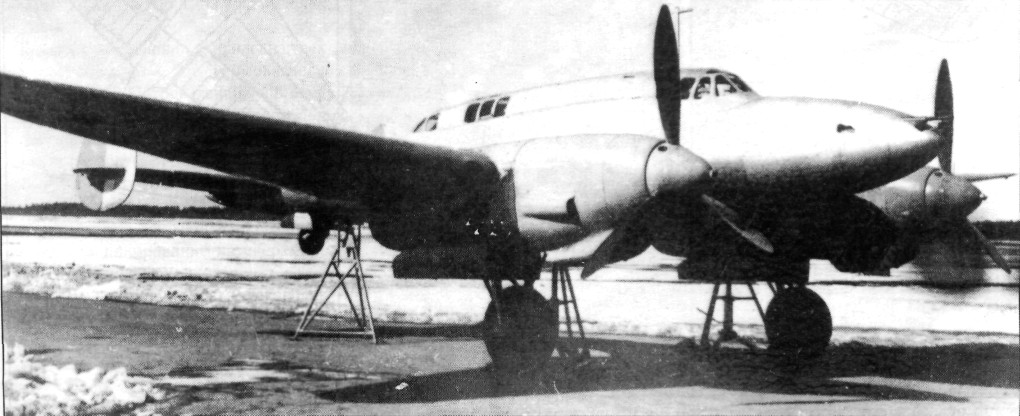

Первый экземпляр истребителя "100" на козелках
