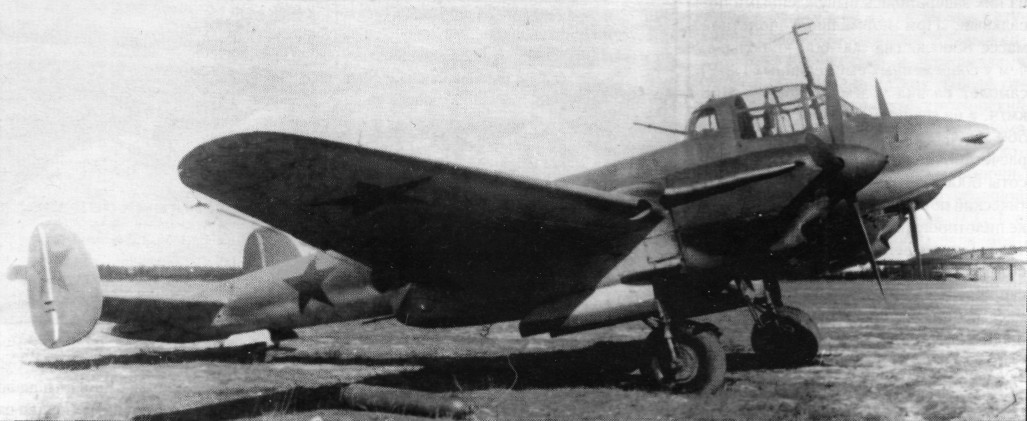

Самолет № 7/187 с опытной турелью "ФЗ"

В мае 1943 г. на испытания в НИИ ВВС был передан самолет № 7/187, оборудованный новой верхней стрелковой установкой "ФЗ" и увеличенным фонарем кабины пилота. Установка "ФЗ" ("фронтовое задание") представляла собой вращающуюся турель с пулеметом УБТ, укрепленным на трубчатой траверсе. Питание пулемета магазинное (патроны в лентах были уложены в коробки-магазины, жестко присоединяемые к пулемету). Два магазина имели емкость по 50 патронов, а третий — 90 патронов.

Благодаря магазинному питанию улучшалась маневренность установки (правда, одновременно появлялись затруднения с перезарядкой: для смены магазина требовалось примерно 30 с).

После проверки в НИИ ВВС самолет № 7/187 передали для продолжения испытаний в НИП АВ, где был вскрыт ряд дефектов установки, потребовавших возвращения самолета на завод. В ноябре 1943 г. на повторные испытания была направлена машина № 3/198 с новым фонарем кабины летчика и опять с установкой "ФЗ". На этот раз нововведения получили безоговорочную поддержку военных и были рекомендованы в серию.

И вот тут началась одна из самых неприглядных страниц в истории "пешки". Все, казалось бы, понимали, что внедрение "ФЗ" обеспечит радикальное повышение обороноспособности самолета, улучшит условия работы пилота и штурмана, повысит безопасность экипажа. Но дело не двигалось. Наркомат авиапромышленности не давал разрешения на внедрение установки (опасаясь срыва плановых заданий), заводские специалисты не решались повторить опыт с несанкционированным внедрением "ФТ", а руководство ВВС как-то очень скромно настаивало на своем. В результате Пе-2 с установкой "ФЗ" так никогда и не стал серийным.

В августе 1943 г. В.М. Мясищев представил в наркомат авиапромышленности целый набор новых модификаций: Пе-2А, Пе-2Б, Пе-2В, Пе-4, Пе-4А, Пе-6 (впервые наименование Пе-4, применительно к варианту с моторами М-82, и Пе-6, применительно к варианту с моторами М-107, встречается в документах, подписанных еще Петляковым в 1941 г.; этим объясняется появление нового названия Пе-8 для бомбардировщика ТБ-7 в сентябре 1942 г.).

Пикирующий бомбардировщик Пе-2А с моторами М-105ПФ по проекту должен был иметь нормальный полетный вес 7800 кг и максимальную скорость 540 км/ч. На этом варианте предусматривалось ввести новую стрелковую установку штурмана "ФЗ" и увеличенный фонарь кабины пилота по типу, опробованному на самолете № 7/187, а также изменить форму туннелей водорадиаторов, установить улучшенные обтекатели выхлопных патрубков и внести целый ряд мелких аэродинамических изменений. Бомбардировочное вооружение изменять не предполагалось. Для переделки в этот вариант Мясищев выделил самолет № 17/176.

Пе-2Б с моторами М-105ПФ создавался по типу Пе-2А с добавлением новых коков винтов, обеспечивающих лучшее сопряжение с мотогондолами, иным капотированием моторов, аэродинамическими улучшениями по предложениям ЦАГИ. В частности, предусматривалась установка маслорадиаторов и всасывающих патрубков в передней кромке крыла. Переднюю часть крыла также предполагалось изменить: от передней кромки до первого лонжерона консолей профиль должен был соответствовать типу NACA-230. По расчетам максимальная скорость полета при нормальном полетном весе 7900 кг должна была составить 560 км/ч, дальность полета возрасти до 1200 км за счет введения дополнительных бензобаков. Вооружение не изменялось. Для переделки в этот вариант был выделен самолет № 19/223.

Пе-2В с моторами М-105ПФ представлял собой еще более радикальную модификациею "пешки". Фюзеляж машины предполагалось опустить на 300 мм относительно центроплана (как у Пе-2Ф) и за счет этого значительно увеличить размеры основного бомбоотсека. Объем и количество бензобаков также планировалось изменить в целях повышения дальности полета до 1500 км. Доработки силовой установки — по типу Пе-2Б. В связи с возрастанием нормального полетного веса до 8800 кг решили увеличить диаметр колес основных стоек, усиливались и амортизаторы шасси. Расчетная максимальная скорость машины составляла 560 км/ч, нормальная бомбовая нагрузка — 1000 кг, в перегрузку — 1500 кг. Внутрь фюзеляжа можно было загружать одну 500-килограммовую бомбу или две 250-килограммовых.

Стрелковое вооружение проектировалось сокращенным до трех крупнокалиберных пулеметов — по одному у каждого члена экипажа.
