Зарубежные вертолеты продольной схемы

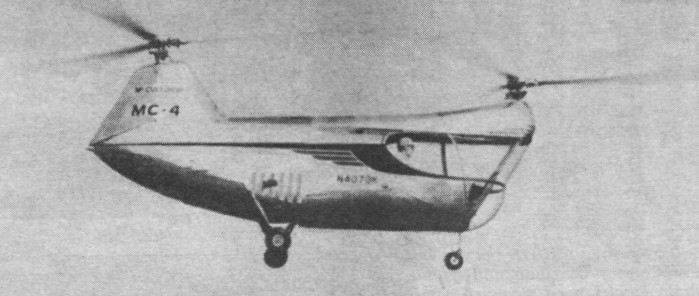

Конструкция вертолета - цельнометаллическая. В передней части фюзеляжа расположена кабина экипажа, летчики располагаются плечо к плечу, управление - двойное. Несущие винты - трехлопастные, лопасти изготовлены из легкого сплава. Задний винт установлен с превышением относительно переднего, плоскости вращения винтов незначительно перекрывают друг друга. Двигатель Франклин 6А24-200-С6 воздушного охлаждения мощностью 200 л.с. устанавливался в фюзеляже горизонтально ближе к хвосту в районе крепления основных опор шасси. Шасси - неубираемое, трехопорное с носовой стойкой.

Заинтересованность в вертолете одно время выражали ВМС США, однако моряков в большей степени устроил геликоптер HUP конструкции Пясецкого.

Диаметр несущих винтов, м

10,06

Длина с вращающимися винтами, м

9,75

Высота, м

3,96

Масса пустого, кг

660

нормальная взлетная, кг

1040

Потолок практический, м

3660

Максимальная скорость, км/ч

193

Крейсерская скорость, км/ч

145

Дальность полета, км

390

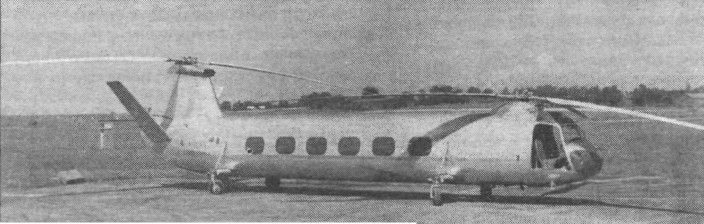

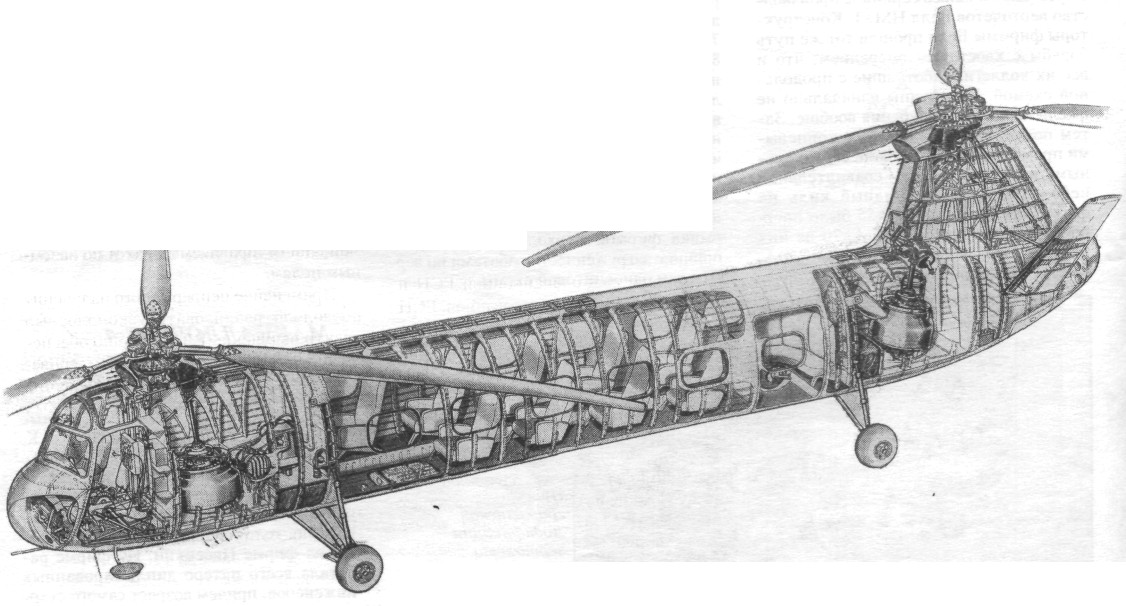

Проектирование первого британского вертолета тандемной схемы Бристоль-173 началось в 1948 г. Работами руководил известный конструктор автожиров и вертолетов Рауль Хафнер. Принципиальный подход к разработке Бристоль-173 во многом схож с проектированием отечественного Як-24. Не мудрствуя лукаво на машину поставили две отработанных силовых установки (двигатели Элвис "Леонидес" мощностью по 520 л.с.), две трансмиссии и два трехлопастных несущих винта от одновинтового вертолета Бристоль-171 "Сикэмор". В отличие от Як-24, Бристоль-173 рассматривался как экспериментальная машина, база для проектирования более совершенного и грузоподъемного вертолета.

Первое висение на привязи вертолет выполнил 5 мая 1951 г. на заводском аэродроме в Уистон-Супер-Маре. Первый же свободный полет (точнее висение) прототип совершил лишь 3 января 1952 г. В период между 5 мая и 3 января старший летчик-испытатель фирмы Бристоль С. Хоусгуд и второй пилот летчик-испытатель Кейт Тернер совершили огромное количество подлетов. Чаще всего после полетов они сообщали конструкторы отнюдь не радостные вести: "Мистер Хафнер, у нас опять проблема". Проблема была одна и та же - земной резонанс. Боролись с земным резонансом, меняя жесткость амортизаторов стоек шасси и давления воздуха в пневматиках.

Первый свободный полет Хоусгуд оценил как "во многих отношениях удачный", отметив исключительную сложность выдерживания вертолетом заданного положения в пространстве. Хоусгуд не мог оторваться от ручек для того, чтобы отрегулировать управляемый стабилизатор. Стабилизатором занимался второй пилот. Уже, 4 января, во втором полете на посадке опять дал о себе знать земной резонанс. Остаток зимы, всю весну и часть лета конструкторы потратили на исследование земного резонанса. Третий полет состоялся лишь в конце июля, после серьезных доработок конструкции шасси (установлена система обмена рабочей жидкостью между всеми четырьмя опорами шасси) и модернизации демпфирующих устройств несущих винтов.
