Размещение вооружения

Герметическая кабина вентиляционного типа в верхней части имела фонарь, состоящий из неподвижного козырька, откидной части и закабинного обтекателя. Козырек имел переднее бронестекло и боковое остекление из плексигласа. Откидная часть - литая рама, остекленная плексигласом. Для предохранения остекления фонаря от запотевания, оно обдувалось горячим воздухом. Герметическая кабина оборудовалась системами: автоматического регулирования давления; вентиляции и наддува с регулировкой температуры воздуха; вентиляции наружным воздухом от скоростного напора; герметизации фонаря. Для обеспечения высотных полетов на самолете устанавливалось стандартное кислородное оборудование.

Комбинированная система спасения летчика в аварийных ситуациях включала отделяемую НЧФ и катапультируемое кресло шторочного типа. При этом катапультирование было возможно из свободно падающей НЧФ с перегрузкой 5-6g и без отделения НЧФ с перегрузкой до 18g.

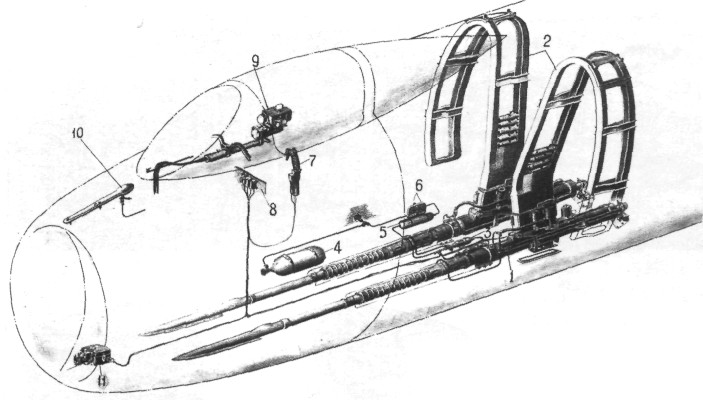

Вооружение состояло из двух пушек Н-37, расположенных по бортам СЧФ. Суммарный боезапас составлял 80 патронов. Гильзы и звенья при стрельбе выбрасывались наружу. Имелись счетчики патронов. Система управления стрельбой - электрическая, а перезарядки - электропневматическая. Для ведения прицельной стрельбы предусматривалась установка автоматического прицела, совмещенного с радиодальномером, а для контроля - фотокинопулемет С-13.

Электрооборудование состояло из источников электроэнергии и электрической сети. Основным источником являлся генератор постоянного тока ГС-9000, охлаждаемый путем принудительного продува, а аварийным - аккумулятор 12А-30.

Радиооборудование: УКВ-радио-станция РСИУ-3; радиополукомпас «Рион»; радиовысотомер РВ-2; ответчик опознавания «Барий М»; радиодальномер «Радаль». На опытном экземпляре вместо «Рион» был установлен РПКО-10, а из-за отсутствия готовых изделий не устанавливались «Радаль» и «Барий М».

Пилотажно-навигационные приборы: авиагоризонт АГ-47Б; комбинированный указатель скорости КУС-1200; высотомер динамический ВД-15; вариометр ВР-75; М-метр М-15; дистанционный гиромагнитный компас ДГМК-3; навигационный индикатор НИ-46; магнитный компас КИ-1 1; часы АВР; индикатор радиополукомпаса.

Приборы контроля двигателя и систем — аналогичны, установленным на самолет Су-15.

Фотооборудование: фотоаппарат АФА-39.

Бронирование предусматривало установку бронестекла толщиной 100 мм, трех бронеплит спереди, сзади - бронеспинку и заголовник.
