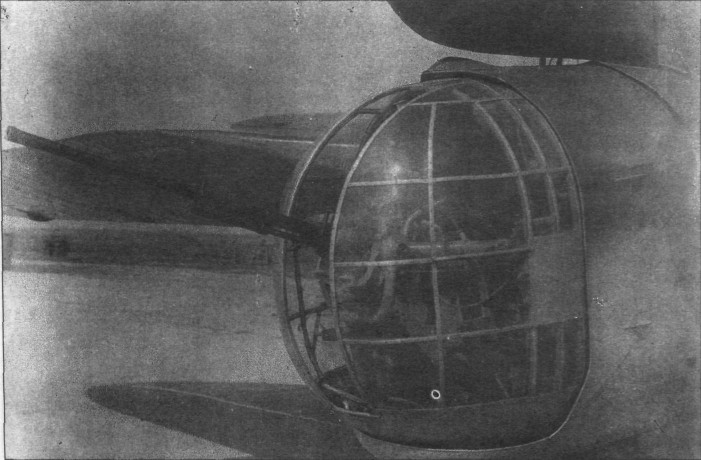

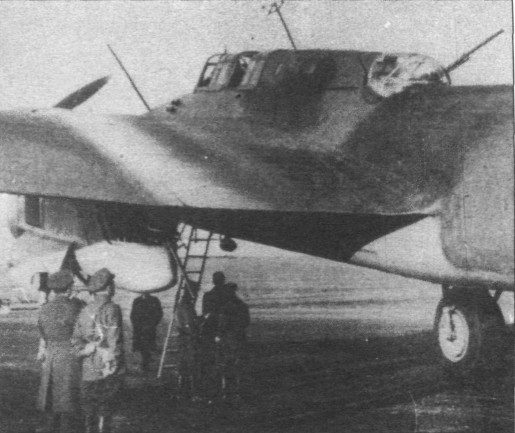

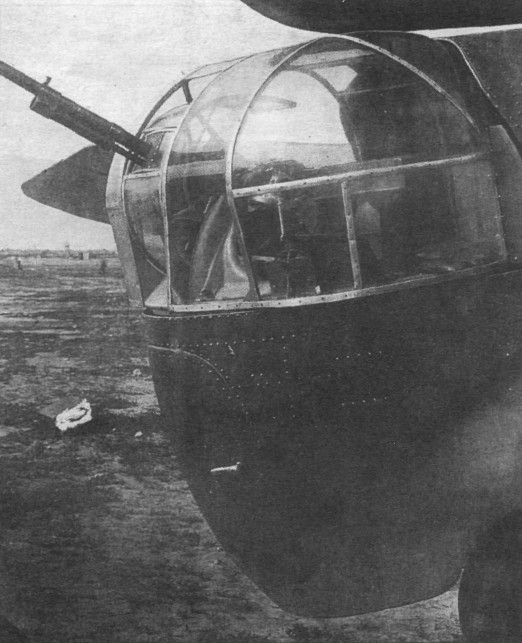

Фюзеляж полумонококовой конструкции, его каркас состоял из четырех трубчатых лонжеронов, продольного стрингерного набора (дюралевые профили коробчатого и углового сечения), а также силовых и промежуточных шпангоутов. Носовая часть фюзеляжа Ф-1 заканчивалась на первом лонжероне центроплана. Кабина пилотов начиналась за шпангоутом №5, который представлял собой глухую силовую конструкцию. В верхней части Ф-1 располагался пол кабины пилотов, их кресла стояли одно за другим. Фонарь кабины пилотов для улучшения обзора был сдвинут несколько влево. Створки фонаря над пилотской кабиной сдвигались назад, образуя выход на крыло. Непосредственно под полом пилотов, у левого борта, находилась кабина радиста со всем оборудованием. Бортмеханик находился на том же уровне у правого борта. Доска с приборами, контролирующими работу силовой установки, располагалась таким образом, что они хорошо были видны и бортмехаником, и двумя пилотами. Впереди пилотского отсека находилась кабина штурмана, отделенная спереди и сзади сплошными перегородками с дверками для прохода. Через переднюю дверку можно было попасть в сферическую стрелковую башню. Сиденье штурмана в походном положении размещалось у левого борта, для выполнения прицеливания имелось специальное откидное сидение, почти по центру, напротив места установки бомбоприцела. В средней части кабины штурмана имелся открываемый внутрь аварийный люк. Этот же люк служил также для входа экипажа в самолет. В верхней части кабины штурмана имелся открываемый застекленный астролюк.


Пространство под полом радиста и бортмеханика совместно с нижней надстройкой центроплана и хвостовой частью образовывали бомбоотсек, закрывавшийся створками. В районе сочленения фюзеляжа с крылом, в передней кромке центроплана имелась дверь, через которую можно было попасть внутрь крыла.

За кабиной пилотов над бомболюком начинался центральный отсек, в котором можно было перевозить дополнительные грузы.

Центральный отсек имел единую высоту пола с хвостовой частью фюзеляжа Ф-3. В начале Ф-3 над бомбовым отсеком находилось помещение для стрелка пушечной верхней установки и сама установка. В задней части Ф-3 имелись два мощных шпангоута, к которым крепились киль и стабилизатор, хвостовое колесо и фюзеляжная часть Ф-4 с хвостовой оборонительной установкой.
