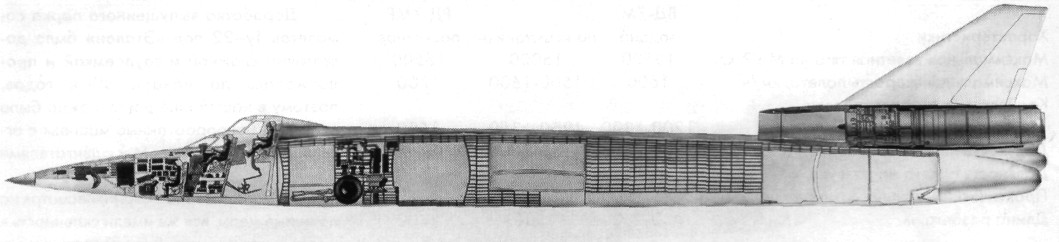

Компоновка Ty-22У (документ из архива музея ОАО «Туполев»
Самолеты первых серий, несмотря на принятые меры, все же имели склонность к раскачке по тангажу. Более детальные исследования и летные эксперименты показали следующее. С ростом скорости полета под действием скоростного напора крыло самолета Ту-22 закручивалось, и угол атаки его концевых сечений уменьшался (крыло самолета и так имело коническую крутку по размаху, равную минус 4 град.). Равнодействующая подъемной силы крыла на больших скоростях перемещалась вперед, уменьшая запас статической устойчивости, и самолет становился нейтральным по тангажу. Проблему пытались решить установив в систему продольного управления демпфер гашения колебаний, одновременно в систему управления ввели автомат балансировки, облегчавший пилотирование самолета на трансзвуковых режимах полета. Однако система управления все еще требовала дальнейших усовершенствований. Это подтвердили летные испытания самолетов с доработанной системой управления.
В одном из полетов ведущему летчику-испытателю самолета Ту-22 с 1960 по 1968 гг. В.П. Борисову была поставлена задача определить достаточность мощности гидроусилителя в канале управления стабилизатором на больших скоростях полета. Ему предписывалось на высоте 4500 м при приборной скорости 1050 км/ч (М=0,89) резко отклонить цельноповоротное горизонтальное оперение на 3 град, и вернуть его в исходное положение с максимальной скоростью перекладки.
При выполнении этой операции самолет успел достигнуть 80% разрушающей перегрузки, что было в эксплуатации крайне опасно. Для предотвращения возможности выхода самолета на подобные режимы системщики ОКБ-156 решили догружать штурвал летчика усилием в 25-27 кг, установив автомат дополнительных усилий (АДУ), включавшийся в работу при определенных перемещениях штурвала.
Разработчики системы управления полагали, что подключать этот автомат на виражах и разворотах не целесообразно, так как расходы штурвала на этих режимах значительно больше, чем в прямолинейном полете. В.П. Борисов высказал сомнение в этом и настоял на проведении контрольного полета. На скорости 880 км/ч он энергично ввел самолет в вираж с креном 60 град. При этом резко (до плюс 2,8 g) возросла вертикальная перегрузка. Для предотвращения ее дальнейшего роста летчик отдал штурвал от себя. Перегрузка мгновенно стала отрицательной, дойдя до минус 1,7g. Штурвал вновь был взят на себя, и перегрузка вновь стала положительной и равной плюс 4g!
Уже на земле, по данным КЗА, выяснилось, что в системе имеется запаздывание по исполнению на действия летчика на 0,3 с после отклонения им штурвала на изменение знака перегрузки. Налицо была прогрессирующая раскачка, и при ее развитии самолет в доли секунды мог разрушиться.
В.П. Борисов нашел единственный правильный выход, установив штурвал в нейтральное положение. Раскачка быстро прекратилась, экипаж и самолет остались целыми.

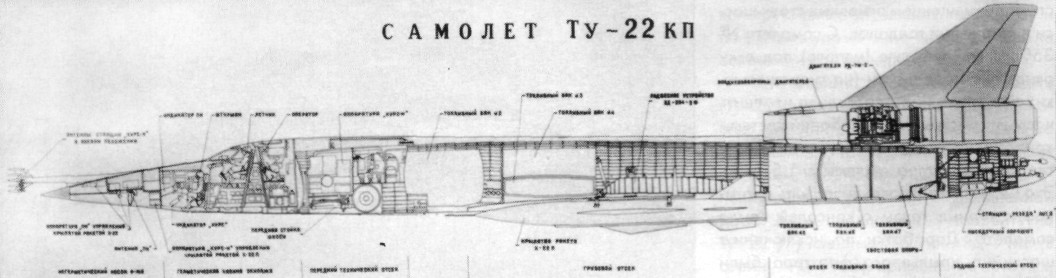

Компоновка Ту-22КП (документ из архива музея ОАО «Туполев»)
