В конструкции створок грузоотсеков применена технология «самозакрывания». Несмотря на жесткую и прочную конструкцию самих створок, они несут на себе подвесное вооружение, и при открывании на большой скорости в них возможно возникновение деформаций. Створки снабжены системой силовых элементов, а также высокоскоростными приводами и сервомоторами, которые в комплексе обеспечивают идеальное прилегание кромок створок к фюзеляжу и не требуют регулировки.

Некоторые изменения, в частности уменьшение объема и габаритов грузоотсеков, коснулись исключительно варианта СКВВП. В отличие от самолетов с нормальным взлетом и посадкой, он может нести на внутренней подвеске КАБ JDAM калибром не 900, а лишь 450 кг.

Фирма Локхид Мартин первоначально планировала оснастить пушкой только вариант сухопутного базирования. Самолеты для ВМС и корпуса морской пехоты должны были иметь съемное пушечное вооружение, устанавливаемое лишь для решения конкретных боевых задач. Место расположения пушечного контейнера пока окончательно не определено, скорее всего, это будет полуутопленный осевой подфюзеляжный пилон, с которого будет возможно применять пушку как при открытых, так и при закрытых створках грузоотсеков. В 2006 году начало обсуждаться решение оснастить встроенной пушкой все три варианта F-35 (видимо, после того, как ВВС США высказали заинтересованность в закупках варианта СКВВП).

Первоначально выбор типа пушечной установки для самолета JSF был сделан осенью 1999 г. Было решено оснащать самолет модифицированной пушкой ВК 27 фирмы Маузер. Пушка имеет один неподвижный ствол и ротативное барабанное заряжание. Принцип работы автоматики - отвод пороховых газов. Темп стрельбы пушки достигает 1800 выстр./мин. Пушка имеет относительно небольшую массу и габариты и практически не отличается от германского варианта авиапушки ВК 27 фирмы «Маузер Верк». Благодаря применению эффективного дульного компенсатора по сравнению с прототипом, у пушки значительно снижена отдача и дульный импульс.

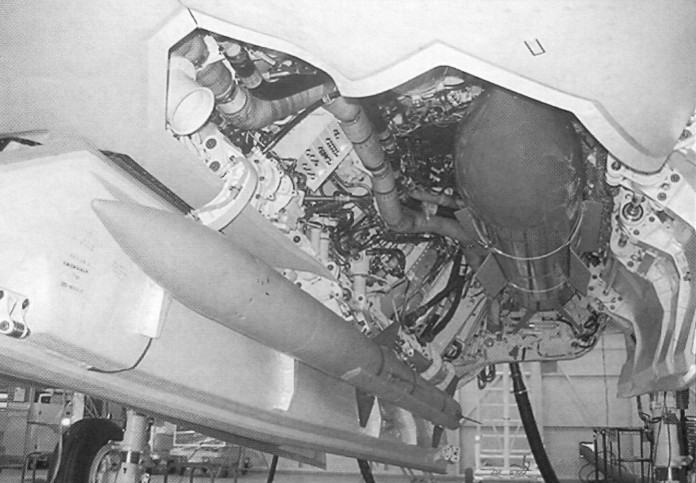

Отсек вооружения F-35

Однако в 2002 г. от маузеровской разработки было решено отказаться в пользу более привычной ротативной четырехствольной 25-мм пушки Дженерал Дайнэмикс GAU-12, разработанной на базе орудия, устанавливаемого на американских «Харриерах».

Пушка может одинаково хорошо применяться как по наземным, так и по воздушным целям. Прицельная дальность стрельбы по наземным целям у обоих образцов составит около 3.5 км, но из-за специфики конструкции выбранная GAU-12 имеет гораздо большее рассеивание снарядов. При работе по наземным целям это - очевидный недостаток, но в воздушном бою «облако» снарядов, создаваемое высокоскорострельным оружием в ходе одной короткой очереди, с гарантией поражает неприятельский самолет одним-двумя снарядами, что, в свою очередь, с высоким процентом вероятности гарантирует его уничтожение.

СИЛОВАЯ УСТАНОВКА

Силовая установка Х-35 имеет в своей основе ТРДДФ F119, изначально созданный для истребителя пятого поколения F-22A «Рэптор».

F119 имеет тягу на полном форсаже 15890 кг и около 11800 кг на крейсерском режиме, являясь одним из самых мощных турбореактивных двигателей в мире. Основным требованием при его создании было обеспечение возможности крейсерского сверхзвукового режима. Двигатель имеет низкую степень двухконтурности, около 0,2, переразмеренный компрессор с интегрированными дисками ступеней и широкими монокристаллическими лопатками вентилятора и компрессора низкого давления. Двигатель двухвальный, с валами противоположного вращения для нейтрализации гироскопических моментов.

В отличие от F-22A, JSF является однодвигательной машиной и нуждается в двигательной установке с гораздо более высокой удельной тягой. Двигатель модели JSF119-611, переименованный в 2002 г. в F135, создан для самолета JSF фирмы «Локхид Мартин» и имеет переразмеренный компрессор диаметром 1,04 м и мощную турбину низкого давления. Эти меры увеличивают тягу двигателя и его степень двухконтурности, но основная цель, которую ставили разработчики в данном случае, была обеспечить привод подъемного вентилятора.

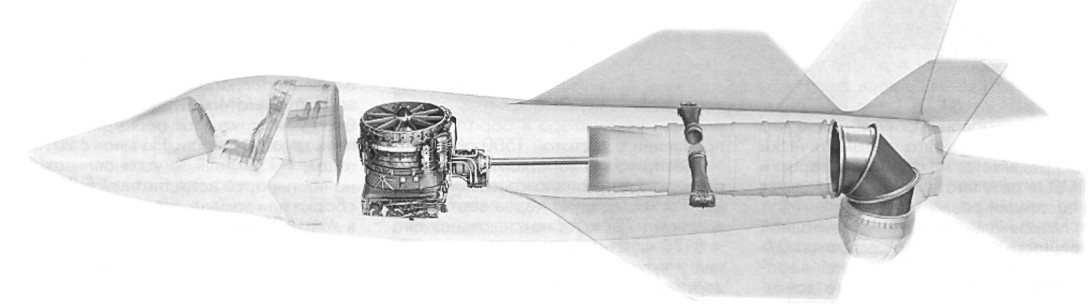

Схема размещения узлов силовой установки, обеспечивающей короткий взлет и вертикальную посадку Х-35В
