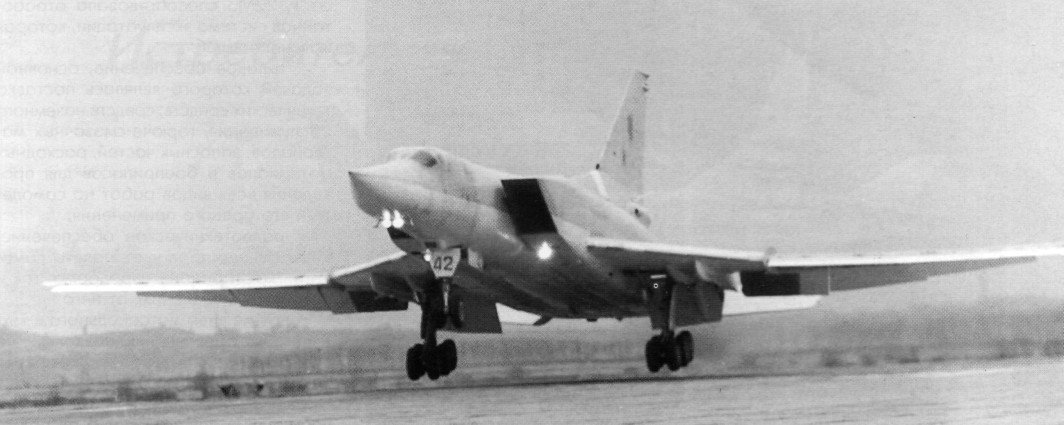

Взлет Ту-22М3

Силовая установка включает в себя: два двухконтурных турбовентиляторных двигателя с форсажными камерами НК-25; регулируемые многорежимные воздухозаборники с горизонтальным управляемым клином и створками подпитки и перепуска; бортовую вспомогательную установку; топливную и масляную системы; системы управления и контроля агрегатов силовой установки. ТРДДФ имеет максимальную форсажную взлетную тягу 25000 кгс и максимальную взлетную бесфорсажную - 14500 кгс. Вспомогательная силовая установка ТА-6А обеспечивает запуск двигателей на земле, питание бортовой сети переменного и постоянного тока на земле и в отказных случаях в полете, питание самолетных систем воздухом на земле и в некоторых оговоренных случаях в полете. Топливо размещается в фюзеляжных и крыльевых (центроплан и консоли) протестированных топливных баках, оснащенных системой заполнения нейтральным газом, а также баком в форкиле. Воздухозаборники совкового типа с горизонтальным клином оборудованы створками подпитки и перепуска, а также автоматической системой управления воздухозаборников.

Цифровой пилотажно-навигационный комплекс самолета с инерциальными навигационными системами обеспечивает: автоматическое решение навигационных задач; ручной, автоматический и полуавтоматический маршрутный полет в горизонтальной плоскости с обеспечением предпосадочного маневра и захода на посадку; выдачу необходимой информации для автоматического выхода самолета в заданный район в заданное время; выдачу необходимой информации экипажу самолета, а также в системы комплекса.

Самолет оборудован бортовыми средствами дальней и ближней радионавигации (РСДН и РСБН), автоматическим радиокомпасом, прицельно-навигационной РЛС типа ПНА, сопрягаемой с системой управления ракет типа Х-22Н. Самолет оснащен системой слепой посадки, радиовысотомерами больших и малых высот. Связь с землей и самолетами осуществляется с помощью УКВ и KB приемопередающих радиостанций. Внутрисамолетная связь между членами экипажа осуществляется с помощью самолетного переговорного устройства.

Ракеты типа Х-22Н размещаются: фюзеляжная в полуутопленном положении в фюзеляжном грузоотсеке на выдвижном балочном держателе БД-45Ф, крыльевые - на пилонах, на балочных держателях БД-45К. Аэробаллистические ракеты - на МКУ и катапультных крыльевых установках.

Бомбовая нагрузка различных типов размещается в грузоотсеке на бомбовых держателях кассетного и балочного типа. При наружной подвеске - на многозамковых балочных держателях.

Прицеливание при бомбометании производится с помощью РЛС и оптического бомбардировочного прицела с телевизионной приставкой.

Оборонительное вооружение самолета состоит из системы пушечного вооружения с пушкой типа ГШ-23 с телеприцелом и вычислительным блоком ВБ-157А-5, сопряженным со стрелковым радиолокационным прицелом. Самолет оснащен развитым комплексом РЭП и автоматом пассивных помех.

Модифицированный вариант серийного Ту-22М3 в экспортном исполнении Ту-22М3Э, учитывающий специфические требования заказчика, предлагается инозаказчикам с несколько другим набором ударного вооружения. Комплекс, помимо использования экспортного варианта Х-22МЭ, имеет расширенные возможности по использованию различных типов ракет, в том числе и ракет, принятых на вооружении в этих странах, например, ракет «Брамос», разработанных совместно индийскими и российскими предприятиями.

Первыми из строевых частей в Дальней авиации Ту-22М получил 185-й Гвардейский ТБАП в Полтаве. Личный состав полка переучивался на Ту-22М2 с Ту-16. Полк достаточно быстро освоил новые машины и комплекс. В том же 1974 году Ту-22М2 начали поступать в строевые части авиации ВМФ. В течение 70-х и 80-х годов еще несколько полков ДА и авиации ВМФ перешли на Ту-22М2 и Ту-22М3. После распада СССР Ту-22М остались только в составе ВВС России и Украины (последний Ту-22М3 был разделан на Украине в прошлом году). Самолеты Ту-22М2 и Ту-22М3 участвовали в боевых действиях в ходе Афганской войны, ограниченно Ту-22М3 приняли участие в антитеррористических операциях в Чеченской республике.

В настоящее время в составе Дальней Авиации и в авиации ВМФ продолжается эксплуатация значительного количества Ту-22М3, все остававшиеся в строю Ту-22М2 в начале 90-х годов были выведены из состава ВВС и утилизированы, как избыточные для измененной структуры российских ВВС.

Многолетняя успешная эксплуатация комплекса Ту-22М3, его высокий модернизационный потенциал, а также достигнутые в ходе его многолетнего развития летные и тактические характеристики позволяют говорить о нем как об уникальном средстве борьбы на сухопутных и морских театрах военных действий, в том числе и как об эффективном средстве борьбы с авианосными ударными группами, а также как о средстве доставки современных авиационных средств поражения для уничтожения широкого диапазона целей в оперативно-тактической глубине боевых порядков как в случае локальных конфликтов, так и в случае глобального конфликта с использованием средств массового поражения, в условиях применения современных средств ПВО.
