3 этап
Создание ГСР. Для ускорения работ планировалось создать и испытать сначала полноразмерный ГСР с двигателями, работающими на керосине (летные испытания 4 самолетов, с достижением скорости М=4 в 1970 г.). После накопления данных по аэродинамике и эксплуатации самолета на гиперзвуковой скорости планировался переход ГСР на водородное топливо, для чего необходимо было изготовить и испытать 4 самолета. Летные испытания ГСР на водороде планировалось начать в 1972 г. В дальнейшем самолет-разгонщик с двигателями на керосине планировалось использовать для первичной подготовки и тренировки летного состава в процессе эксплуатации комплекса в штатной комплектации.
4 этап
Испытание полностью укомплектованной системы, состоящей из ГСР и ОС с ракетным ускорителем (двигатели самолета-разгонщика работают на керосине), планировалось начать в 1972 г. После всесторонней отработки и проверки всех систем, в 1973 г., планировалось проведение летных испытаний полностью укомплектованной системы с двигателями, работающими на водороде, и пилотируемым ОС.
С 1967 г., ввиду неопределенности работ по гиперзвуковому самолету разгонщику, название «Спираль» стало использоваться применительно к орбитальному самолету, разрабатываемому на первых двух вышеуказанных этапах работ. Рассмотрим основные компоненты ВОС и принятые конструктивные решения подробнее.
ГИПЕРЗВУКОВОЙ САМОЛЕТ-РАЗГОНЩИК
ГСР представлял собой самолет-бесхвостку длиной 38 м с треугольным крылом большой переменной стреловидности по передней кромке типа «двойная дельта» (стреловидность 80 градусов в зоне носового наплыва и передней части и 60 градусов в концевой части крыла) размахом 1 6,5 м и площадью 240,0 м2 с вертикальными стабилизирующими поверхностями -килями (площадью по 18,5 м2) - на концах крыла. Крыло набрано сверхтонкими ромбовидными профилями с переменной относительной толщиной от 2,5% у корня до 3% на конце. Управление ГСР осуществлялось с помощью рулей направления на килях, элевонов и посадочных щитков. Для увеличения путевой устойчивости на гиперзвуке в хвостовой части был дополнительно установлен складываемый на взлетно-посадочных режимах подфюзеляжный гребень. Самолет-разгонщик был оборудован 2-местной герметичной кабиной экипажа с катапультируемыми креслами. Для улучшения обзора «вперед-вниз» при посадке носовая часть фюзеляжа перед кабиной пилотов выполнена отклоняемой вниз на 5 градусов. Позже аналогичное конструктивное решение успешно использовалось при создании сверхзвуковых пассажирских самолетов первого поколения (Ту-144) и стратегического ударно-разведывательного самолета Т-4.
Взлетая с разгонной тележки, для посадки ГСР использует трехопорное шасси с носовой стойкой, выпускаемой в поток в направлении «против полета», оборудованной спаренными пневматиками. Основная стойка оснащена двухколесной тележкой с тандемным расположением колес размером для уменьшения требуемого объема в нише шасси в убранном положении.

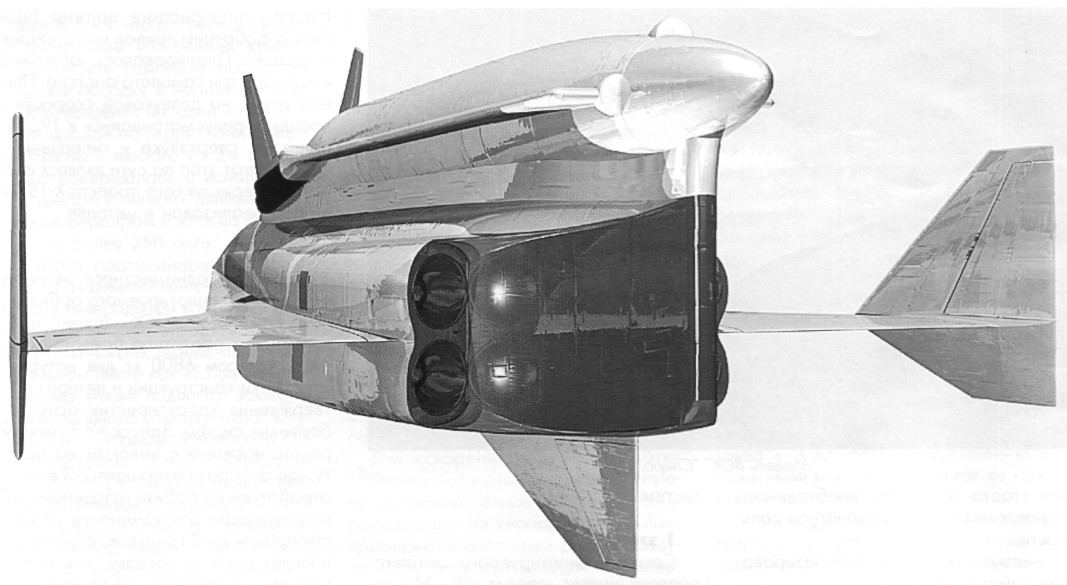

В верхней части ГСР в специальном ложе крепился собственно орбитальный самолет и ракетный ускоритель, носовая и хвостовая части которых закрывались обтекателями. На ГСР в качестве топлива использовался сжиженный водород, двигательная установка - в виде блока четырех турбореактивных двигателей (ТРД) диаметром 1250 мм разработки А.М. Люлька тягой на взлете по 17,5 т каждый, имеющих общий воздухозаборник и работающих на единое сверхзвуковое сопло внешнего расширения с вертикальным клином.
При массе пустого в 36 т ГСР мог принять на борт 16 т жидкого водорода (213 м3), для размещения которого отводилось 260 м3 внутреннего объема. Особенностью двигателей являлось использование паров водорода для привода турбины, вращающей компрессор ТРД.
