Разрушения консоли крыла и посадочного щитка самолета Ил-2 в результате попадания 37-мм осколочно-зажигательного снаряда	Перебитая малокалиберным зенитным снарядом тяга руля высоты. Самолет совершил посадку на колеса на свой аэродром

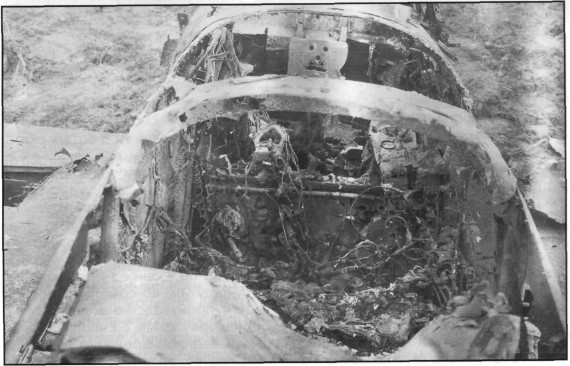

Кабина летчика Ил-2 после пожара, вызванного попаданием 37 мм осколочно-зажигательного снаряда в нижний бензобак

Кроме этого, на практике имелись случаи воспламенения самолета после повреждения маслорадиатора. Например, 12 февраля 1944 г. Ил-2 лейтенанта Побатаева из 198-го шап был атакован истребителями противника. В результате пулеметно-пушечной очереди «из маслорадиатора стало выбивать масло». Через минуту масло воспламенилось, пламя охватило фюзеляж. Побатаеву с большим трудом удалось благополучно произвести вынужденную посадку.

Отметим, что случаи поражения находящегося внутри бронекорпуса водорадиатора наблюдались весьма и весьма редко.

Недостаточная толщина бронирования Ил-2 в районе переднего и заднего бензобаков в некоторой степени компенсировалась наличием протектора на бензобаках и системы заполнения их нейтральным газом. По отзывам летного и технического состава протектор и нейтральный газ во многих случаях вполне оправдывали свое назначение. Однако при попадании в бензобаки малокалиберных снарядов баки, как правило, загорались и затем взрывались, при этом осколки, как от взрыва снаряда, так и от взрыва баков, проникали в кабину летчика со всеми вытекающими последствиями.

Наиболее опасными для Ил-2 являлись зенитные автоматы калибра 20-37 мм и крупнокалиберные пулеметы (13 мм). Причем бронебойные пули крупного калибра по бронепробиваемости оказались даже лучше 20-мм снарядов, да и скорострельность пулеметов была значительно выше пушечных установок. Средний процент пробития брони от огня малокалиберной зенитной артиллерии и зенитных пулеметных установок оказался почти вдвое выше, чем от огня истребителей. Характер пробоин бронекорпусов списанных штурмовиков Ил-2 (ввиду невозможности ремонта) позволяет сделать вывод, что угловой конус поражения Ил-2 при обстреле немецкой зенитной артиллерии не превышал в горизонтальной плоскости 20-25° к нормали и в вертикальной плоскости - 10-15° к нормали. То есть все попадания в бронекорпус Ил-2 от пушечно-пулеметного зенитного огня приходились исключительно на его боковую часть, тогда как поперечная броня, а также верхняя и нижняя части продольной брони попаданий от зенитного огня практически не имели.

Разрушение в консоли крыла самолета Ил-2 в результате попадания 20-мм фугасного снаряда	Разрушение консоли крыла самолета Ил-2 в результате попадания 20-мм фугасного снаряда
