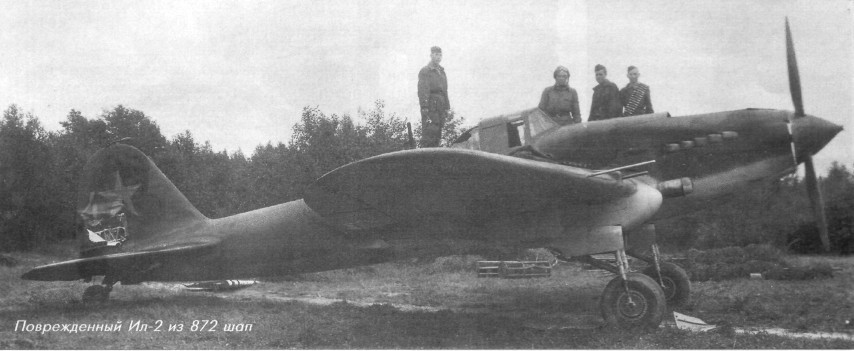

Поврежденный Ил-2 из 872 шап

Начиная с 1943 г. количество сквозных пробитий и проломов бронекорпуса Ил-2 резко возросло в сравнении с предыдущими годами, что обуславливалось главным образом переходом немецкой истребительной авиации на крупные калибры пулеметов и пушечное вооружение, а также насыщением войсковых порядков зенитными автоматами калибра 20—37 мм.

Те места винтомоторной группы и других жизненно важных частей самолета Ил-2, которые были слабо защищены броней, оказались и наиболее уязвимыми в бою. К ним относятся: кабина воздушного стрелка (особенно с боков и снизу), блоки мотора у выхлопных патрубков, бронекарманы (воздушные дефлекторы) в передней и задней части мотора, расширительный бачок водосистемы, винт, маслорадиатор (через щели заслонок) и задний бензобак.

Лобовые бронестекла кабины летчика от попадания малокалиберного снаряда и осколков зенитных снарядов, разрушаясь, давали многочисленные осколки стекла, приводящие к ранениям летчика.

Ввиду того, что воздушный стрелок фактически по пояс был «голым», то их потери в бою с истребителями противника были высокими.

По воспоминаниям ветеранов, если была встреча с немецкими истребителями и велся воздушный бой, то обязательно одного-двух стрелков из состава группы привозили ранеными или убитыми.

Характерный пример, 28 апреля 1944 г. в 683-м шап 335-й шад самолет Ил-2 получил всего лишь одну пробоину сбоку, но воздушный стрелок был убит.

Однако усилить защиту стрелка без кардинальной переделки бронекорпуса было нельзя, так как центровка самолета становилась опасной для полетов.

С внедрением в серийное производство в начале 1944 г. Ил-2 с крылом увеличенной по передней кромке крыла стреловидностью появилась возможность улучшить и защиту воздушного стрелка. К 1 июня 1944 г. были разработаны удлиненный бронекорпус с перераспределенной толщиной брони, включающий кабину стрелка, и ремонтный комплект дополнительной брони стрелка. Ремкомплект предполагалось устанавливать на уже выпущенные Ил-2 «крыло со стрелкой» с обычным бронекорпусом силами техсостава строевых частей.

Верхняя передняя часть нового бронекорпуса выполнялась из дюралюминовых листов, поскольку, как показал боевой опыт, она практически не поражалась в воздушных боях. Вертикальная бронеплита под капотом и бронедиск за втулкой винта заменялись дюралевыми. Толщина нижних боковых стенок капота мотора увеличивалась до 6 и 8 мм, а толщина боковых стенок кабины пилота, наоборот, уменьшалась до 4 и 5 мм. Кабина стрелка целиком имела 5-мм броню. Передняя и средняя части бронекорпуса, как и ранее, выполнялись из броневых листов толщиной от 4 до 6 мм. В сравнении с серийным Ил-2 общий вес металлической брони увеличился на 55 кг.

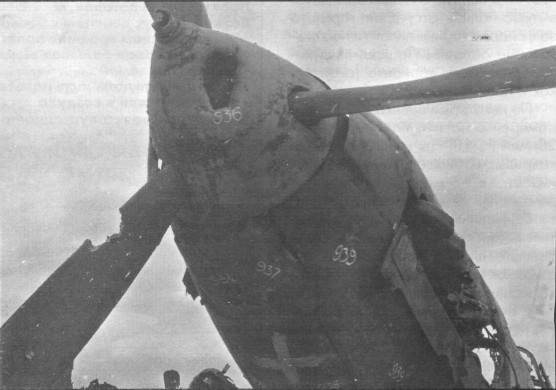

Разрушения винтомоторной силовой установки самолета Ил-2 в результате попадания четырех осколочно-зажигательных и фугасных снарядов калибра 20 мм
