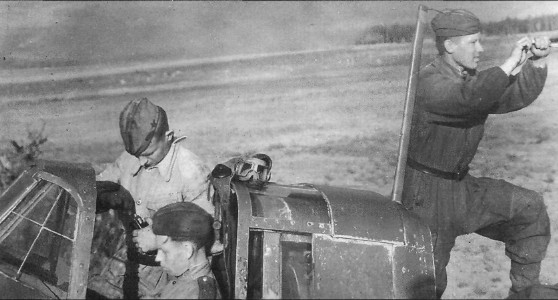

Полевой ремонт радиооборудования самолета Ил-2 (828 шап)
Эксплуатация КМБ-2 на Ил-2 также была неудачной. К основным недостаткам кассеты КМБ-2 относились: самопроизвольное открытие створок бомбовых кассет и выпадение бомб из них, зависание в бомбоотсеках мелких бомб в результате вертикального и горизонтального их перемещения внутри самих кассет, а также из-за наличия внутри кассеты выступающих предметов.
По этой причине в октябре 1942 г. была проведена модернизация бомбардировочного вооружения Ил-2. Из состава вооружения самолета были изъяты КМБ-2 и балки для подвески 250-кг бомб и спецприборов (ВАП-250, УХАП-250). Это упростило производство штурмовика на заводах и одновременно облегчило его эксплуатацию в строевых частях. Калибры загружаемых бомб и спецприборов, управление сбрасыванием (пиротехническое и механическое) остались прежними. Изменился лишь способ загрузки бомб.
Мелкие бомбы калибра 1-25 кг теперь загружались непосредственно в бомбоотсеки самолета на створки бомболюков, через окна, сделанные в верхней обшивке крыла. Для подвески 50 кг и 100 кг бомб внутри бомболюка оставлены замки Дер-21, но ухваты, служившие для предотвращения качания бомб, ликвидированы - их роль выполняли наклонные боковые стенки бомболюка.
Подвеска бомб калибров 50, 100, 250 кг и спецприборов снаружи осуществлялась на замки МДЗ-40, вмонтированные в нижние балки нервюр центроплана. При этом для бомб 50 кг и 100 кг были оставлены складывающиеся ухваты, а для бомб 250 кг и спецприборов сделаны легкосъемные ухваты.
В ходе эксплуатации универсальных бомбоотсеков имели место случаи, особенно «при полетах с полевых неблагоустроенных аэродромов», самопроизвольного раскрытия створок бомболюков и последующим выпадением и взрывом бомб под фюзеляжем. В ряде случаев это приводило к тяжелым последствиям.
Этот дефект был связан с неправильной регулировкой длины штока тяги замка, при которой крюк не полностью входит в свое гнездо и между концами трубы и крюком образуется зазор. После усиления тяги замка запирания створок бомболюков, дефект больше не проявлялся.
«Негладкая внутренняя поверхность стенок и створок бомболюков благодаря выступанию заклепок, листов жесткости и др. деталей люка» иногда приводила к зависанию бомб после сброса. При посадке зависшая бомба срывалась и от соударения с землей взрывалась под фюзеляжем.
Кроме того, «система самозакрывания створок люков силою пружин не обеспечивает надежную и безопасную работу». После сброса бомб люки оставались открытыми, что ухудшало аэродинамику и затрудняло пилотирование самолетом.
Прочность замков МДЗ-40 оказалась недостаточной при подвеске бомб калибра более 100 кг. Уже после 7-8 подвесок ФАБ-250 отмечались случаи поломок переднего упора замка.
При подвеске бомб ФАБ-50 на замки МДЗ-40 установка ухватов производилось путем ввинчивания их в гнезда, что занимало много времени при подготовке самолета к боевому вылету.
После 50-70 вылетов с бомбами или после 5-10 посадок с бомбами происходила «осадка болтов защелок замков Дер-21». В результате нарушалась «соосность между спусковым штоком замка и предохранительно-спусковым штырем». Как следствие, открыть замок было невозможно. Техническому составу приходилось предпринимать неординарные меры.
Конструкция сигнализации подвешенных бомб на замок Дер-21 не отвечала своему назначению. При загрузке бомбоотсека мелкими бомбами и при подвеске на Дер-21 нестандартных бомб калибра 50 кг сигнализация не работала. При загрузке стандартных ФАБ-50 вследствие раскачивания бомбы контактный стержень заклинивался и сигнализация также не работала.
Вследствие недостаточной прочности кронштейна крепления сигнализации его часто ломали и гнули во время загрузки бомб в бомбоотсеки.
Как указывалось в докладах инженеров полков, из-за ненадежной работы системы сигнализации, «летный состав ей не пользуется и в большинстве случаев ей не доверяет».
