Фибровые бензобаки имели повышенную виброустойчивость, исключающую появление трещин, которые являлись массовым дефектом сварных металлических бензобаков. При этом на каждом самолете экономилось 55-56 кг дорогостоящего дефицитного цветного металла. Но самое главное, фибра не давала «вторичного» эффекта при попадании в бак пуль — на выходном отверстии пули, пробившей фибровый бак, отсутствовали характерные для металлических баков рваные и развороченные края пробоины, не позволяющие протектору затянуться. На испытаниях новые баки не давали течи даже с 17 пробоинами от пуль нормального калибра.

К сожалению, без недостатков не обошлось. Оказалось, что отремонтировать фибровые бензобаки в полевых условиях практически невозможно. Технология их ремонта, разработанная на 18-м заводе на основании инструкции ВИАМ, была трудоемкой, хотя и несложной, имела ограничения по температуре окружающего воздуха (не ниже 12°С, но не более 30-40°С), что предполагало наличие закрытого помещения (в зимнее время отапливаемого) и отнимала у технического состава много времени. В то же время заменить вышедший из строя бензобак было просто нечем, так как поставка их заводами НКАП была крайне неудовлетворительной. В результате из-за отсутствия бензобаков самолеты простаивали в ремонте длительное время. Кроме того, фибровые бензобаки текли «через болты крепления горловин и болты крепления бензодатчиков». По этим причинам в частях действующей армии фибровые бензобаки ремонтных Ил-2 заменяли обычными металлическими.

В период с 12 сентября по 18 ноября 1943 г. в ЦАГИ по заданию наркомавиапрома проводились специальные летные испытания самолета Ил-2 АМ-38Ф на вибрацию. Инициатором этих исследований был винтовой завод № 35.

Здесь следует сказать, что военпреды на заводе № 30 в июле-августе отбраковали по этой причине довольно много самолетов. Ни самолетостроители, ни моторный завод, ни винтовой своей вины не признавали. Это и послужило поводом для проведения детальных исследований причин возникновения сильных вибраций на самолетах Ил-2 и разработки мероприятий для их устранения.

Руководил работами начальник 2-го отдела лаборатории № 3 института профессор М.В. Келдыш. В состав группы входили: начальник группы вибраций С.П. Стрелков, Н.Н. Чернышев и А.И. Панкратов.

Испытания проводились на самолете Ил-2 № 302786 с мотором АМ-38Ф № 4591698 и винтом АВ-5л-158 № 063675. Этот самолет вследствие интенсивных вибраций от винтомоторной группы военной приемкой завода № 30 был признан не подлежащим сдаче.

Оказалось, что имевшие место на всех режимах полета самолета сильные вибрации имеют частоту, совпадающую с частотой оборотов винта. При этом периодические вибрации с частотой оборотов винта, вызываемые винтомоторной группой, усиливались в интервале 1850-1950 об/мин коленчатого вала мотора. Эти вибрации носили резонансный характер, наиболее резко выраженный в диапазоне частот, в котором лежат три собственные частоты моторной установки.

Рабочая группа ЛИИ сделала вывод, что одним из основных источников возникновения вибрации винтомоторной группы, передающиеся затем на весь самолет, является винт. Однако даже «если статическая балансировка винта будет выдержана, то все-таки могут появиться резонансные вибрации (значительно меньших амплитуд), возбуждаемые винтом на режимах работы мотора порядка 1800-2000 об/мин».

Проверка статической балансировки винта № 063675 показала, что он имеет разбалансировку почти в 6 раз превышающую норму. После балансировки винта интенсивность вибрации значительно уменьшилась, но полностью не исчезла. Дополнительные полеты этого самолета с другим винтом № 0237443, имеющим нормальную балансировку, подтвердили полученные результаты.

Выборочная проверка балансировки еще двух винтов АВ-5л-158 зав. №№ 083648 и 083682, взятых наугад из сборочного цеха завода № 30, выявила у них значительную разбалансировку (в 4 - 5 раз выше нормы). То есть, наличие значительного количества случаев вибраций на серийных самолетах завода № 30 вызвано недостаточным входным контролем балансировки винтов.

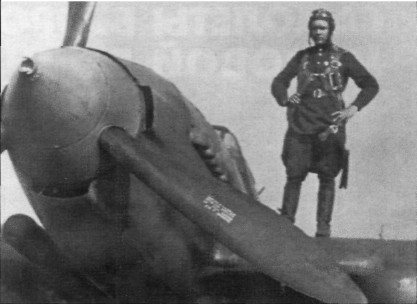

Винт АВ-5л-158

Одновременно для устранения резонансных колебаний при сбалансированном винте и уменьшения вибраций всего самолета группа ЛИИ НКАП разработала простейшую схему амортизации, обеспечивавшую «ослабление передачи периодических сил винта и мотора на планер самолета и понижение собственных частот моторной установки».

Предложенная схема амортизации состояла из резиновых прокладок, установленных между лапой мотора и моторной рамой, резиновых шайб, которые кладутся под затяжную гайку болта крепления мотора и резиновых втулок, надеваемых на болты крепления мотора. Резиновые прокладки являлись основными упругими элементами амортизации. Резина работала на сжатие при вертикальных и на сдвиг при поперечных перемещениях мотора. При этом диаметр отверстий под болты крепления мотора увеличивались на 2 мм, вследствие чего они получили возможность перемещаться в поперечном направлении.

Амплитуда колебаний мотора значительно уменьшилась, а верхняя граница зоны резонансных колебаний мотора понизилась до 1700 об/мин. Особенно сильное влияние мотора сказалось на вибрации капота мотора, на котором совершенно исчезли вибрации, возбуждаемые винтом, несмотря на то, что они имели место на моторе.

В заключение отчета заводам рекомендовалось усилить контроль статической балансировки винтов и установить мотор на резиновые амортизаторы.
