Запущенный в серийное производство по немецкой лицензии в 1930 г. авиамотор М-17 считался временным. В кратчайшие сроки его должен был сменить более совершенный двигатель отечественной конструкции.
Еще в 1928 г., когда только подписали с немцами договор о лицензии на производство М-17, Управление ВВС (УВВС) выдало новое задание под обозначением М-34. Как и М-17, это должен был быть мотор водяного охлаждения, но несколько большей мощности (номинальная — 750 л.с., максимальная - 900 л.с). Чтобы без проблем заменить один двигатель на другой, от конструкторов требовали сохранить габариты и посадочные места «немца».
За создание М-34 взялись в Научном автомоторном институте (НАМИ), где главным конструктором по авиационным двигателям тогда работал А.А. Микулин. У главного конструктора отсутствовал диплом о высшем образовании (что тогда было не редкостью), что не мешало ему плодотворно участвовать в проектировании целого ряда моторов. Правда, ни один из них не дошел до стадии серийного производства. Удачу Микулину принес М-34.
По замыслу конструктора, как и М-17, это был 12-цилиндровый V-образный двигатель водяного охлаждения. Но компоновка его не имела никакого отношения к предшественнику. М-17 выполнялся с одиночно стоящими цилиндрами, у каждого из которых имелась своя рубашка охлаждения. Микулинский М-34 был блочным, что прокладывало путь к компактности и уменьшению веса. Его силовая схема тогда вообще не имела аналогов в мире. Блок вместе с выполненными в виде одного узла головками цилиндров стягивался длинными шпильками, а «мокрые» (омываемые водой) гильзы могли свободно расширяться внутри блока. Закладные штифты принимали на себя нагрузку на срез; длинные шпильки работали только на растяжение. Заодно штифты выполняли еще одну функцию: они совпадали с гнездами только при одном положении блока относительно картера - правильном. Впоследствии предложенную Микулиным силовую схему использовали многие отечественные и иностранные конструкторы.

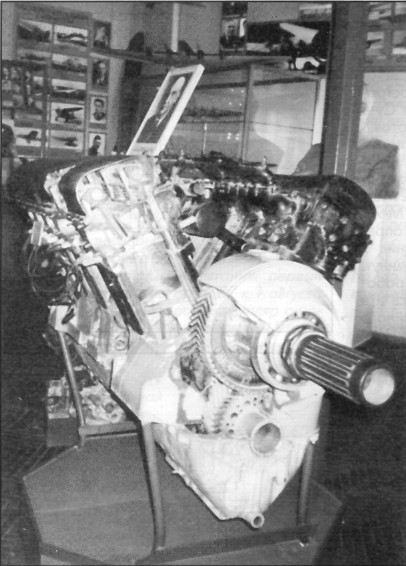

Мотор М-34 РНА в экспозиции Центрального дома авиации и космонавтики в Москве
Сборка М-34 получалась гораздо проще, чем у блока подобной схемы, спроектированного англичанами для мотора «Кестрел». У него тоже вся конструкция стягивалась длинными шпильками, идущими параллельно оси цилиндров. Но там надо было сначала прикрепить шпильками гильзу к головке, затем вставить всю сборку в блок и опереть фланцы гильз на картер, после чего затянуть гайки на силовых шпильках. Микулинская же конструкция собиралась просто, как детская пирамидка.
У англичан блок до картера немного не доходил, и сжимающее усилие принимала на себя гильза. Она же работала на изгиб. Поэтому гильзу пришлось сделать гораздо толще. В блоке «Кестрела» имелось лишь одно преимущество: если подвижное уплотнение в нижней части гильзы давало течь, то вода выливалась наружу, а у М-34 — попадала в масло.
Работал М-34 на бензин-бензольной смеси, позже — на этилированном бензине. Масло использовалось минеральное (из нефти), а не касторка, как в моторах французского происхождения. Охлаждение осуществлялось умягченной (а не дистиллированной) водой.
Авиамоторостроением в НАМИ занимались всего 30 человек, параллельно разрабатывавших с десяток двигателей. С 1930 г. работы по М-34 перенесли сначала в Винтомоторный отдел ЦАГИ, а затем в только что созданный Институт авиационного моторостроения (ИАМ, позднее ЦИАМ). Туда перешел и Микулин.
Проектирование двигателя закончили в марте 1931 г. У ИАМ своего опытного производства тогда еще не имелось, поэтому чертежи постепенно передавали заводу № 26 в Рыбинске для изготовления трех опытных образцов. Позже дали заказ еще на три. Отдельные детали заказали на заводах № 24 в Москве и № 29 в Запорожье. В Рыбинске долго не могли освоить литье блока и картера. В качестве промежуточного варианта первый изготовленный блок приспособили к картеру немецкого двигателя Юнкерс L5. На этой экспериментальной установке собирались опробовать цилиндро-поршневую группу. 28 января 1931 г. ее установили на станок и запустили. При степени сжатия 5,3 (в проекте предусматривались варианты 5,3 и 6,0) с «половинки» М-34 сняли 300 л.с.
1 февраля на седьмом часу работы «гибрид» вышел из строя. Но он принес немало пользы: в частности, учитывая его недостатки, изменили головку блока. Отремонтированная «половинка» испытывалась, по крайней мере, до конца мая.
