Опытный шестимоторный бомбардировщик ТБ-4 с двигателями М-34

В ИАМ в 1931-32 годах результаты этой работы использовали при создании мотора М-52 максимальной мощностью 450 л.с. (номинальная — 350 л.с). Блок полностью взяли от М-34, остальные детали и узлы постарались максимально с ним унифицировать. Государственные испытания М-52 планировались на октябрь 1932 г., но в срок не уложились — первый опытный образец поставили на станок в начале ноября, получив 480 л.с. Но проработал мотор недолго. После разрушения нижнего картера спроектировали новый его вариант, менее унифицированный с М-34, облегченный и с отъемным носком. Изменения внесли также в коленчатый вал. Эскизно прорабатывался высотный вариант М-52 с дополнительным кислородным питанием. Тем временем испытания продолжили, но вскоре УВВС потеряло интерес к М-52 и тему закрыли.

Блоки от М-34 использовали также в двух из трех спроектированных вариантов мощного двигателя М-35. Один был 18-цилиндровым W-образным (три блока, стоящие через 80° друг от друга), другой - 24-цилиндровым Х-образным (четыре блока).

М-55 представлял собой перевернутый (головками вниз) вариант М-34. Проведение его заводских испытаний планировалось на август-октябрь 1933 г. Но работу по нему прекратили в 1932 г., поскольку сочли, что эта схема не даст существенных преимуществ. Опытные образцы М-55 не изготовлялись.

Все эти боковые ответвления эволюции двигателя оказались бесплодными. Зато сам М-34 постоянно совершенствовался. Первым его вариантом стал М-34Ф, выпущенный малой серией в июне 1933 г. Мотор форсировали по оборотам без внесения существенных конструктивных изменений только за счет регулировки, получив на максимальных оборотах 830 л.с. В плане УВВС стоял и форсированный до 900 л.с. вариант М-34, именовавшийся М-54. Но он существовал только в строчках документов, также как имевший такую же мощность М-34ФРНУ. К более позднему типу ФРН он никакого отношения не имел - предусматривалось, что это будет развитие М-34Ф с редуктором, выключаемым нагнетателем и удлиненным валом.

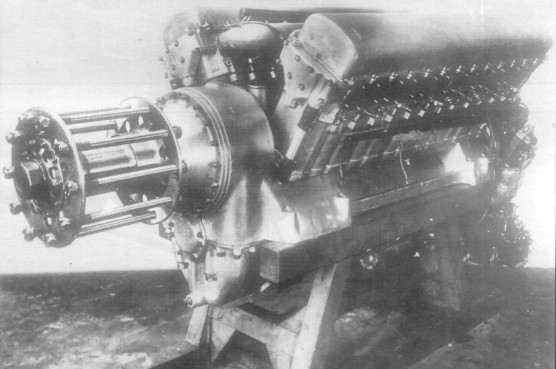

Редукторный мотор М-34Р

Фактически только один серийный самолет оснащался М-34 — тяжелый бомбардировщик ТБ-3. Хлопот с этим было много: пришлось менять моторамы, радиаторы и многое другое. А результат оказался почти нулевым. Практически весь прирост мощности «съел» увеличившийся вес мотоустановки.

УВВС потребовало установить на М-34 редуктор. Он должен был повысить эффективность работы пропеллера на тихоходном самолете.

В результате появился М-34Р. Носок картера стал отъемным, в нем разместили простенький редуктор-«гитару» из двух шестерен. Он поднял вес двигателя примерно на 70 кг. Как отметили специалисты НИИ ВВС, это было примерно в полтора раза больше, чем у иностранных конструкций с той же мощностью. Первый опытный образец М-34Р завершили 6 ноября 1932 г.; всего их сделали семь. Полгода продолжались заводские испытания и доводка, а в апреле-мае 1933 г. прошли государственные испытания на стенде. Один из двух участвовавших в них двигателей сломался (полетела вертикальная передача к распределительному валу). Но правила испытаний разрешали замену и вторую попытку. В итоге - «удовлетворительно».

С конца 1933 г. завод № 24 приступил к серийному выпуску М-34Р, который был объявлен основной продукцией. К 1 марта 1934 г. собрали 27 штук, дюжина из которых прошла испытания. Но военной приемке первую партию из 50 двигателей предъявили в апреле. Приемщики зафиксировали превышение веса против технических условий и завышенный расход топлива, но моторы приняли. 23 мая на повторных стендовых испытаниях двигателя был получен ресурс в 500 часов - по советским меркам просто огромный (у М-17 было 400 часов). Конечно, серийные моторы столько не работали. До переборки они нарабатывали часов 150-200.

До июля 1934 г. сборка М-34Р шла по временному эталону; к этому времени изготовили 260 моторов этой модификации. До конца же года выпустили 830 штук.
