Компоновка учебных мест Ту- 124Ш

Вариант Ту-124Ш-1 мог брать на борт 14 обучающихся (курсантов), которые в полете могли работать на различных навигационных и прицельных системах. В штурманской удлиненной кабине устанавливался оптический бомбардировочный прицел типа ОПБ-15, в кабине размещался штурман и было место для обучаемого. Под кабиной находился обтекатель с РЛС типа «Рубин-1». Кабина пилотов ничем не отличалась от серийного Ту-124. За кабиной пилотов находились место радиста и учебный отсек со вторым прицелом ОПБ-15, блоками РЛС «Рубин-1» и места инструктора и обучаемого. В салоне находились по обоим бортам один за другим учебные пульты различных систем. По правому борту находились пульты с анероидно-мембранными и электрическими приборами, далее шел пульт системы СПИ-3М, за ним пульт ДИСС типа «Ветер-2» и пульт радиостанции «Гелий» УС-8. По левому борту располагались второй приборный пульт, за ним пульт системы РСБН-2 «Свод», пульт астросектантов типа «ЗСО» и два пульта для работы с автоматическими радиокомпасами АРК-11.

В варианте Ту-124Ш-2 общая компоновка сохранялась. Но в отличие от Ту-124Ш-1 на самолете стояли РЛС типа «Инициатива-2», прицелы ОПБ-16 и ОПБ-15 с боковым бортовым блистером. По правому борту располагались приборный пульт, два пульта АРК-11, пульт системы НАИ-1М, пульт ДИСС «Ветер-2», за ним два пульта радиостанции РСБ-70. По левому борту находились приборный пульт, пульт системы ДБС-2 «Лотос», за ним пульт системы РСБН-2 «Свод», далее пульт «ЗСО», а за ним два пульта АРК-11. В варианте Ту-124Ш-2 на борт можно было брать 15 обучаемых. Датчики «ЗСО» находились в верхней части фюзеляжа со смещением к борту, антенны ДИСС стояли под средней частью фюзеляжа в обтекателе, выходившем за обводы фюзеляжа.

Самолет Ту-124Ш имел следующие летные данные:
-  максимальная скорость - 900 км/ч;
-  практическая дальность полета — 2600 км;
-  продолжительность полета - до 4 ч;
-  практический потолок - 10500 м;
-  потребная длина ВПП - 2000 м. (данные по результатам испытаний 1964 года)

В штурманских учебных подразделениях ВВС Ту-124Ш эксплуатировался вплоть до второй половины 70-х годов, когда их заменили новые Ту-134Ш-1 и Ту-134Ш-2, созданные на основе опыта эксплуатации Ту-124Ш. Часть остававшихся в строю Ту-124Ш были переданы летным училищам, готовившим пилотов для Дальней и Морской авиации. Например, они использовались в Тамбовском Высшем Авиационном училище летчиков до начала 80-х годов, до момента, когда их сменили Ту-134УБЛ. Некоторые Ту-124Ш использовались как летающие лаборатории в системе МАП и ВВС, две машины использовались ГК НИИ ВВС.

Военно-транспортный вариант самолета Ту-124 («самолет 127»)

На базе серийного ближнемагистрального пассажирского самолета Ту-124 в ОКБ-156 был предложен проект его модификации в военно-транспортный самолет. Проект получил по ОКБ обозначение «самолет 127» (Ту-127). В общих чертах предлагаемая переделка Ту-124 в военно-транспортную машину была идентична тому, что предлагалось при создании Ту-107 (военно-транспортного варианта Ту-104) и в проекте Ту-117 (военно-транспортном варианте Ту-110). Хвостовая часть фюзеляжа вместе с хвостовым оперением отстыковывалась по фюзеляжному разъему, к самолету пристыковывалась новая хвостовая часть с загрузочным люком-трапом, и усиливался пол кабины из расчета загрузки боевой техники и военных грузов. Грузовая кабина полностью занимала объем пассажирской кабины, герметизация сохранялась.

В грузовой кабине самолета можно было перевозить различную боевую технику: автомобили ГАЗ-63, 120-мм полковые минометы, противотанковые пушки ЗИС-2 калибра 57 мм и т.д.

По остальным агрегатам планера, самолетным системам и навигационному, приборному оборудованию модифицированный самолет должен был полностью соответствовать базовому Ту-124. Такой подход давал возможность, в случае необходимости, провести достаточно быструю модификацию парка магистральных пассажирских самолетов Ту-124 в военно-транспортный вариант (для этого необходимо было предварительно подготовить сменные хвостовые части и комплекты внутрикабинного оборудования военно-транспортного варианта).

Подготовленный проект модификации Ту-124 не был принят к дальнейшей проработке, так как опыт работ над самолетом Ту-107 показал, что ВВС требуется военно-транспортный самолет способный не только перевозить боевую технику и солдат, но и быть максимально приспособленным для выполнения воздушно-десантных операций, что при модификации магистрального пассажирского самолета было выполнить крайне сложно.

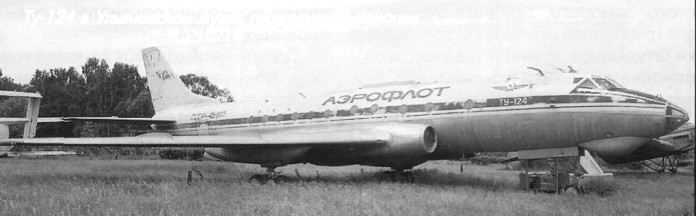

Ту-124 в Ульяновском музее гражданской авиации
