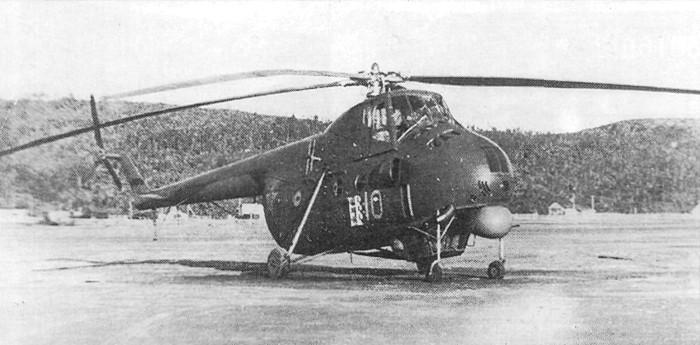

Ми-4ПЛО с радиолокатором "Курс"
Начало разработки вертолёта Ми-4 относится к 1951 г., в следующем году он уже поступил на вооружение.
По аэродинамической схеме - это одновинтовой вертолёт с рулевым винтом, размещённым на хвостовой балке. Несущий винт вертолёта четырехлопастный, на первых машинах смешанной конструкции (стальной трубчатый лонжерон и деревянный каркас с фанерной обшивкой) с ресурсом лопастей всего лишь в 150 ч, и только после проведения комплекса конструктивно-технологических мер (и ряда катастроф!) ресурс удалось увеличить в четыре раза. Вертолёты последних серий комплектовались винтами с металлическими лопастями, снабженными устройствами контроля за состоянием лонжеронов перед полётом. Рулевой винт трёхлопастный деревянной конструкции, толкающий.
В состав силовой установки вертолёта входил поршневой двигатель АШ-82В (двухрядная восемнадцатицилиндровая звезда) мощностью 1870 л.с. с принудительным воздушным охлаждением. Двигатель размещался наклонно относительно носовой части вертолёта, над ним находилась кабина лётчиков. Для уменьшения оборотов двигателя и передачи крутящего момента на винты использовался главный редуктор с коническими, планетарными шестернями и муфтой свободного хода.
Управление вертолётом было двойным. Оно производилось с помощью автомата перекоса, рулевого винта и объединённой системы шаг-газ. Так как для перемещения органов управления требовались усилия в несколько сотен килограмм, в систему включены необратимые и обратимые гидроусилители, а также пружинные загрузочные механизмы.
Пилотажно-навигационное оборудование вертолёта обеспечивало возможность полётов днём и ночью в простых и сложных метеорологических условиях. Лопасти винтов и остекления кабины лётчиков имели спиртовую противообледенительную систему.
С поступлением первых вертолётов Ми-4 в авиацию СФ 12 декабря 1954 г. началось формирование 2053-й отдельной эскадрильи вертолётов на аэродроме посёлка Шонгуй Мурманской обл. К концу года в её составе числилось уже девять вертолётов.
Авиация ЧФ получила первые два вертолёта Ми-4 в августе 1954 г., а через два месяца капитаны Воронин и Баглаев принимали участие в учениях флота.
В июне 1955 г. на аэродроме Коса сформировали 509-ю отдельную вертолётную эскадрилью авиации БФ, куда и поступили первые машины.
Авиация ТОФ получила вертолёты Ми-4 в 1954 г. Они вошли в состав сформированной 505-й отдельной вертолётной эскадрильи с базированием на аэродроме Седанка близ Владивостока. Командиром эскадрильи назначили опытнейшего и уважаемого лётчика майора Г.П. Хайдукова. В том же году пилотируемый им вертолёт потерпел аварию при невыясненных обстоятельствах. Этому предшествовали следующие события. В штаб авиации ТОФ обратились за помощью геологи, которым потребовалось срочно вывезти тяжело заболевшего участника экспедиции из района, удалённого от таёжного посёлка Картун (Приморский край) в глубь тайги на 160 км. Ввиду обильных снежных заносов эвакуация на тракторах грозила затянуться, и больной бы не выжил. Просьбу удовлетворили, и вертолёт прибыл в назначенный район. Площадки, обеспечивающей посадку, не оказалось, и больного решили принять на режиме висения, что и завершилось аварией вертолёта. Из-за невозможности эвакуации вертолёт уничтожили на месте. Больной не выжил.
В июне 1959 г. на аэродроме Очаков был сформирован 555-й вертолётный полк, первые пять вертолётов Ми-4 поступили в этом же году.
На базе вертолёта Ми-4 решили создать противолодочный вариант. Учитывая объём доработок, это оказалось не простой задачей. В состав противолодочного оборудования вертолёта включили: РГС "Баку", магнитометр АПМ-56, РЛС СПРС-1, оборудование и системы для подвески и применения бомб и буёв, оптический бомбардировочный прицел ОПБ-1Р.
Радиолокационная станция СПРС-1 обеспечивала обзор в передней полусфере. Изображение местности на экране этой РЛС представлялось столь загадочным, что требовалась незаурядная фантазия, чтобы идентифицировать его и сопоставить с известными ориентирами. Но штурманы редко её использовали так как РЛС отличалась завидной отказностью и чаще всего в полёте не работала.
Вертолётная РГС "Баку" за исключением некоторых деталей аналогична установленной на Бе-6. Работа экипажа и использование поисковых средств на вертолёте затруднялись из-за вибрации элементов конструкции в полёте, значительного уровня шумов в кабинах, наличия некомпенсированных электромагнитных полей и прочих неприятностей, свойственных вертолётам, которые размахивают винтами.
