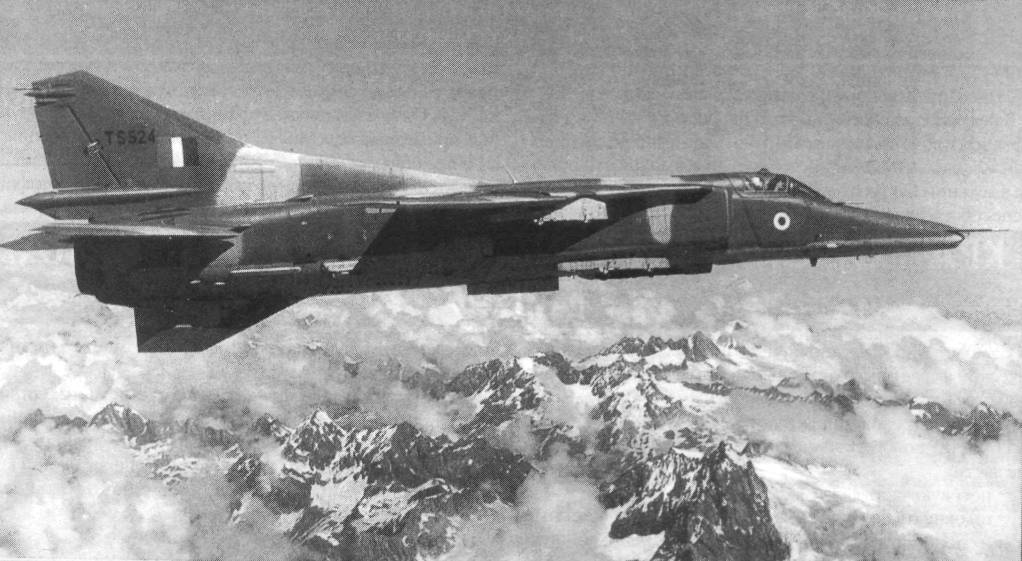

МиГ-27Л «Бахадур" Индийских ВВС - экспортная версия МиГ-27М
Неподвижные щитки центроплана — панели клепаной конструкции, закрепленные на узле поворота крыла. На эти панели навешиваются нижний и верхний неподвижные щитки центроплана. Передние верхние и нижние щитки прижимаются к поверхности крыла при помощи пневмоцилиндров, закрепленных на фюзеляже. Для снижения трения к профилям герметизации неподвижных и подвижных щитков прикреплены фторопластовые накладки. Вертикальные шторки нижних щитков закрыты обтекателями. Между шторками и обтекателями с одной стороны и фюзеляжем — с другой также имеются фторопластовые накладки.
Цельноповоротное горизонтальное оперение состоит из переднего стрингера, лонжерона, набора нервюр и обшивки. Центральная часть имеет фрезерованные панели, носовая и хвостовая части — клепаные. Внутри хвостовой части — сотовое заполнение. Каждая половина стабилизатора вращается на двух подшипниках. Корневой подшипник — комбинированный (игольчатый и сферический), установлен в бортовой нервюре, концевой — роликовый, расположен внутри стабилизатора.
В режиме поперечного управления одна половина стабилизатора отклоняется вверх, другая вниз на один и тот же угол, не превышающий 10 град, при угле установки крыла 16—55 град, и 6,5 град, при угле установки крыла более 55 град.
ВЕРТИКАЛЬНОЕ ОПЕРЕНИЕ включает киль и руль поворота. Каркас киля состоит из переднего стрингера, двух лонжеронов, набора листовых штампованных нервюр, фрезерованной нервюры № 9 и бортовой нервюры. Вся средняя часть киля изготовлена из фрезерованных панелей. В верхней части имеется радиопрозрачная законцовка с антеннами.
Руль поворота крепится к килю на трех опорах. Носок руля - стальной, штампованный, в нем расположены демпферы СД-16-5000-0 А. Обшивка выполнена из алюминиевого сплава. Внутри носка имеется сотовый заполнитель.
ФОНАРЬ КАБИНЫ состоит из козырька и откидной части, поднимающейся и опускающейся при помощи воздушного цилиндра. Фонарь оборудован эксплуатационной системой управления откидной частью и аварийной системой сбрасывания.
Эксплуатационная система управления обеспечивает открывание и закрывание фонаря, его фиксацию на фюзеляже и герметизацию.
Для предотвращения обледенения лобового стекла имеется электросистема обогрева.
Чтобы не допустить запотевания стекол, внутри, по периметру нижней части фонаря, установлены трубы обдува горчим воздухом, отбираемым от компрессора ТРДФ.
Для вентиляции кабины при рулении или дежурстве на земле фонарь может быть приподнят на 100 мм (в таком положении фонаря самолет может рулить на скорости до 30 км/ч).
Обзор назад обеспечивается при помощи смотрового прибора ТС-27АМШ, установленного на откидной части фонаря. На передней дуге откидной части расположены, также, два зеркала, обеспечивающие обзор плоскостей крыла.
При аварийном сбросе четыре замка фонаря открываются энергией пиропатрона ПК-3М-1.
КАТАПУЛЬТНОЕ КРЕСЛО КМ-1М обеспечивает покидание самолета на всех высотах полета в диапазоне скоростей от 130 км/ч до предельных для МиГ-27 во всем диапазоне высот (от 0 м) и включает глубокий заголовник, ограничитель разброса рук летчика, систему фиксации летчика в кресле, комплект ККО-5, обеспечивающий защиту летчика от потока. Кресло укомплектовано автоматическим маяком — связной радиостанцией «Комар-2М», начинающим действовать сразу после срабатывания парашютной системы.
