Разрешающая способность самолетовождения при полете по заданному маршруту с использованием радиолокационных ориентиров через каждые 500 км должна быть не меньше ±10 км по курсу, а при выходе в район цели до 3—5 км. Это достигалось применением ряда автоматических комплексов: астроинерциальной системой в сочетании с гировертикалью, системой курсовой стабилизации, пилотажно-навигационным оборудованием, радиолокационными визирами и автопилотом. Бортовая электросистема состояла из двух стартеров-генераторов ГСТ-6000 на каждом двигателе и двух генераторов ЭГ-6000, работающих от турбоагрегата. Сам турбоагрегат, помещенный в фюзеляже и функционирующий за счет отбора мощности от компрессоров ТРД, представлял собой стационарный тепловой реактор с выходным соплом, выведенным за обшивку корпуса. От него приводились три гидронасоса по 15 л. с, воздушный компрессор с производительностью 40 т/ч (при рабочем давлении 2 атм) и вентилятор системы охлаждения с производительностью 1000 т/ч (под давлением 0,7—1 атм).

Разведывательное и оборонительное оснащение «РСР» состояло из радиолокационного прицела с фотоприставкой и станции радиоразведки, установленных внутри переднего обтекателя. Их применение было необходимо для ведения разведки промышленных центров противника на расстоянии 250 км и обнаружения его наземных РЛС (на дистанциях, соответствующих 125— 130% от дальности их обнаружения). Далее в дело вводилось фотооборудование при пролете над целью на высотах до 23 000 м. На протяжении всего полета по рабочему маршруту были включены оптический прицел для контроля работы бортового фотооборудования и станция предупреждения о радиолокационном облучении самолета средствами ПВО противника. По мере надобности можно было пользоваться оборудованием постановки активных и пассивных радиопомех.

При всех вариантах самолета («PC», «2РС», «3РС»*, «РСР», «РСС»...) независимо от их назначения сохранялась одна мысль, что прежде всего необходимо опробовать возможность полета аппарата такой схемы и конструкции с его необычным крылом, изучить особенности его взлета, посадки, поведение в воздухе и другие специфические особенности. Масштабно уменьшенные модели и связанные с ними критерии подобия не давали исчерпывающей информации о результатах исследования аэродинамики самолета. Для получения полноценных данных были необходимы постройка и летные испытания нескольких натурных моделей (НМ), включенных в смету с самого начала. Но НМ не интересовали правительство и не отражались в постановлениях. Однако необходимость в их создании по мере продвижения работ становилась все более очевидной. В 1956 г. началась разработка НМ-1, в которой, по существу, реализовывалась конструкция будущего «РСР»: планер, шасси, управление, размещение оборудования, работа некоторых бортовых систем, а также их влияние на внешние формы аппарата и на выполнение им основных задач.

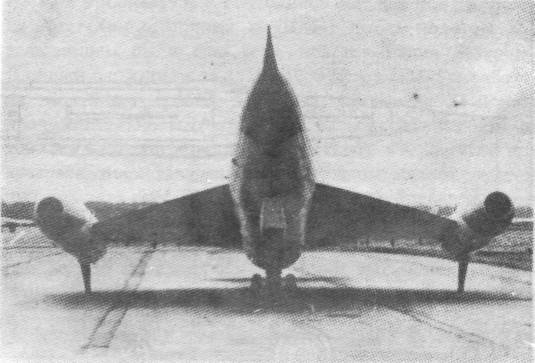

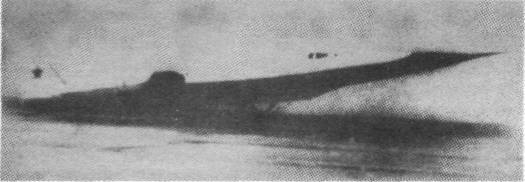

НМ-1 — это упрощенный «РСР», самолет аналогичных очертаний, пилотируемый в исследовательских полетах без какой-бы то ни было нагрузки, кроме испытательных приборов. Одним словом, лаборатория, созданная для полетов с ограниченными режимами без достижения заданных ЛТХ. До получения штатных ТРД (Д-21) на НМ-1 поставили два двигателя АМ-5 тягой по 2000 кгс (машина была рассчитана на дозвук!), что наложило определенные упрощения на ее устройство и характер летных экспериментов (взлет — полет — посадка, из которых варьировалась длительность только промежуточного звена без дополнительных эволюции). Носовая часть натурной модели сделана значительно короче, чем у боевых вариантов: для центровки туда установили оживальную болванку весом в 700 кг. Конструкция и материалы НМ-1 были такими же, как у «РСР». Значительно облегченной была топливная система, по объему керосина и технической оснащенности (топливо не нужно было перекачивать вперед-назад, так как достижение волнового кризиса и связанной с ним продольной разбалансировки не планировали). Управление, так же как и конструкция планера, принципиальных отличий от «РСР» не имело. Оно включало в себя гидроусилители, жесткие тяги, валы и механизмы загрузки. Шасси было совершенно иным. Его сделали по типу посадочного приспособления эскизного проекта самолета «PC», т. е. с расположением главной опоры впереди центра тяжести самолета, правда, со значительным облегчением под стать меньшему весу НМ-1. Вместо посадочной двухколесной тележки была введена облегченная лыжа, сделанная из 10-мм дюралюминиевой плиты шириной 0,1 м и длиной 2,1 м. Она рассчитывалась на несколько посадок с последующей заменой на новую. Для взлета к боковым узлам лыжи крепилась колесная ось с двумя пневматиками, которую именовали стартовой тележкой. Амортизация шасси при рулежках и разбеге осуществлялась гидроцилиндром стойки и обжатием пневматиков высокого давления. Полет должен был проходить в следующем порядке: взлет после разбега, сопровождающийся отделением колесной оси от лыжи; набор высоты 1200—1500 м и скорости 480— 500 км/ч; полет по коробочке; заход на посадку и приземление на лыжу. Продолжительность первого полета не должна была превышать 15 мин.

* Изделие «3РС» отличалось от «РСР» возможностью подвески под носитель с последующим выведением его на стартовую высоту и (при необходимости) способностью самостоятельного аэродромного взлета при наличии четырех стартовых ускорителей под фюзеляжем и сверхзвуковых баков под крылом.
