ОКА-38 «АИСТ- (СС)

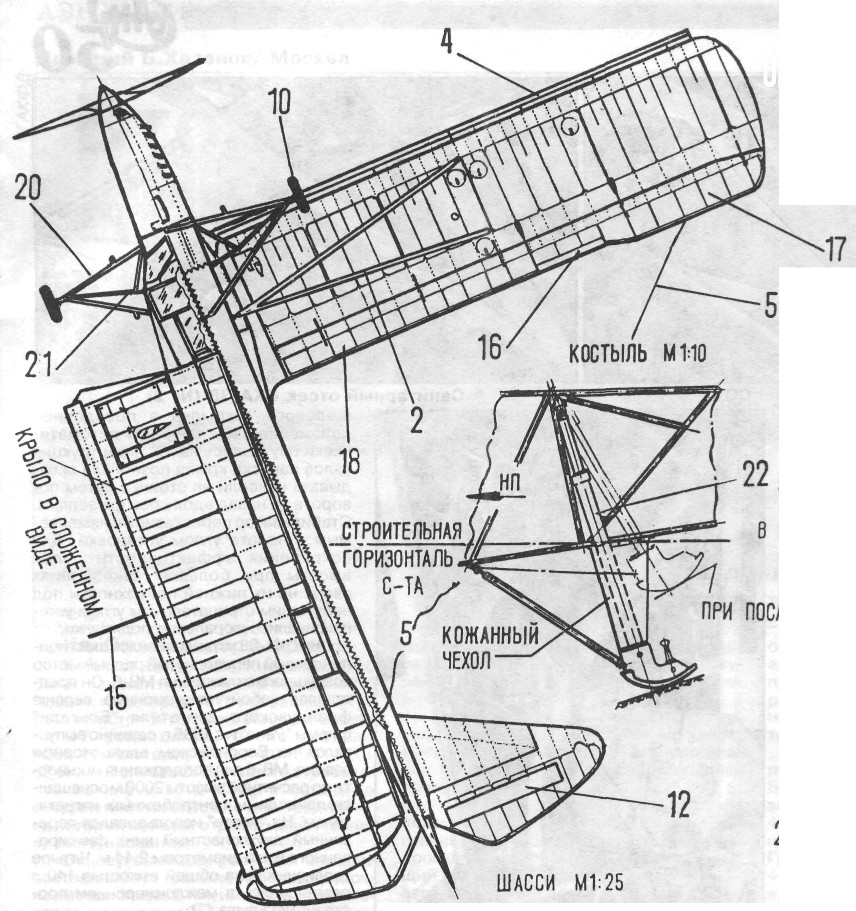

1.             Фара посадочная

2.             V-образный подкос крыла

3.              Амортизационная стойка шасси

4.              Предкрылок

5.              Антенна

6.              Радиомачта

7.             Дверь пилота (только справа)

8.             Подкос стабилизатора

9.               Костыль

10.               Колесо 500x150

11  Форточка для улучшения обзора

12.              Подкрылок

13.             Дверь санитарного отсека

14.             Аварийная дверь

15.              ПВД (только слева)

16.             Сервокомпенсатор элерона

17.              Элерон

18.            Закрылок

19.               Весовая компенсация элерона

20.             Передний (задний) подкос шасси

21.              Пирамидальная ферма шасси

22.             Масляно-пружинный амортизатор

23.            Контрподкос крыла

OKO38022.jpg OKO38024.jpg


Чертежи разработал В. Заярин ©
