Конструкторы Як-140 пошли иным путем. Они сознательно пожертвовали скоростью ради хорошей маневренности. Для этого крыло Як-140 сделали несколько больших размеров, чем было принято для скоростных самолетов подобного класса. При этом максимальная скорость снижалась на 150-200 км/ч, но зато существенно улучшались маневренность и взлетно-посадочные характеристики. Малые значения удельной нагрузки на крыло (на взлете 250 кг/м², а на посадке 180 кг/м²) и низкое давление колес на грунт (6,0 кг/см²) вполне допускали эксплуатацию самолета с грунтовых аэродромов. Кроме того, существенно уменьшалась вертикальная скорость снижения и тем самым облегчалась посадка истребителя с остановившимся двигателем, что рассматривалось конструкторами как важный элемент повышения безопасности и живучести.

Як-140 должен был отличаться феноменальной для своего времени тяговооруженностью, которая по расчетам составляла чуть больше 1 (!), что соответствует показателям современных истребителей F-15, F-16, МиГ-29 или Су-27. Для сравнения: этот показатель у МиГ-21Ф (1958 г.) составлял 0,84, а у F-104A - 0,83. Такая тяговооруженность в сочетании со сравнительно низкой удельной нагрузкой на крыло обеспечивала бы Як-140 безусловное преимущество в маневренном воздушном бою. Показательно, что современные истребители, предназначенные для завоевания превосходства в воздухе, отличаются приоритетом именно в этих качествах.

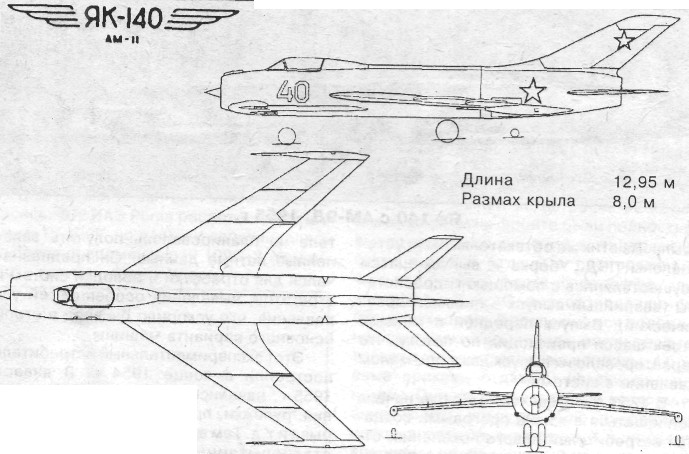

Як-140 с двигателем АМ-11 (копия из проекта 1953 г.)

При проектировании Як-140, пожалуй, не меньше внимания, чем летным характеристикам, было уделено технологичности его серийного производства, простоте и удобству в эксплуатации. Конструкция основных агрегатов и деление их на панели выполнялись так, что обеспечивалась возможность поточной сборки. Широко применялись штамповка и литье. Принятая схема размещения оборудования и вооружения, а также большие люки в фюзеляже облегчали эксплуатацию. Проводка управления рулями и двигателем, а также значительная часть электропроводки размещались под легко откидывающимся гаргротом. Для замены двигателя хвостовая часть фюзеляжа отстыковывалась. Конструкция и компоновка Як-140 выполнялись с учетом опыта, полученного при создании легкого истребителя Як-50.

Як-140 (по данным проекта 1953 г.) представлял собой свободнонесущий цельнометаллический среднеплан полумонококовой конструкции с работающей обшивкой, стреловидными крылом и оперением. Крыло состояло из двух отдельных консолей, опиравшихся на мощную фюзеляжную балку. Его силовой набор составляли два лонжерона и нервюры, расположенные перпендикулярно переднему лонжерону. Стреловидность крыла по линии четвертей хорд составляла 55,5°. Относительная толщина корневого профиля 6,3%, концевого - 8%. Поперечное V крыла составляло -4,5°. Крыло снабжалось выдвижными закрылками и элеронами с весовой компенсацией. На верхней поверхности каждой консоли устанавливались два аэродинамических гребня.

В носовой части фюзеляжа стоял нерегулируемый конус, в котором находились агрегаты радиодальномера. Топливо (1275 кг) размещалось в баках, расположенных за кабиной летчика и в хвостовой части фюзеляжа. Кабина пилота герметичная, с катапультным креслом. При аварийном сбросе фонаря автоматически открывались воздушные тормоза, расположенные по бокам хвостовой части фюзеляжа, что увеличивало безопасность катапультирования. Вооружение истребителя состояло из трех 30-мм пушек с боезапасом по 50 снарядов на ствол и 16-ти неуправляемых PC калибра 57 мм.

Шасси велосипедного типа состояло из главной, передней и двух подкрыльевых опор. Амортизация воздушно-масляная, конструкция всех стоек - рычажная. Главная опора снабжалась двумя тормозными колесами 600x200 мм, а передняя - гидравлически управляемым колесом 480x200 мм. Подкрыльевые опоры с колесами 250x110 мм убирались в обтекатели, расположенные на концах крыла. На этих же обтекателях были установлены ПВД. Уборка и выпуск шасси осуществлялись с помощью гидросистемы (аварийный выпуск - пневмогидравлический). Выпуск передней и главной стоек шасси происходил по потоку, что гарантировало их выпуск даже при малом давлении в системе.

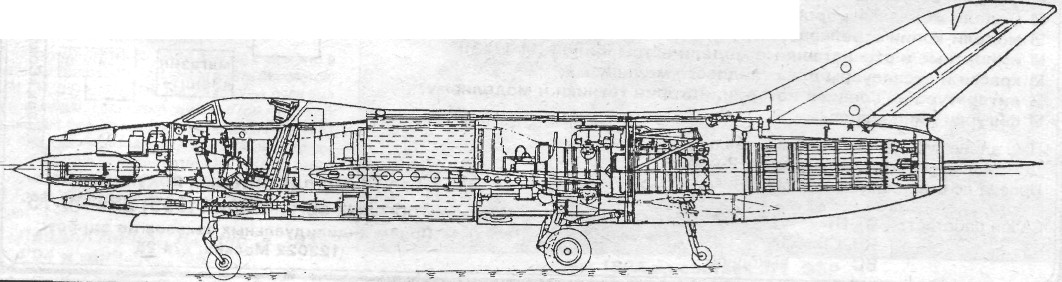

Компоновочная схема Як-140 с двигателем АМ-9Д (копия из проекта 1955 г.)

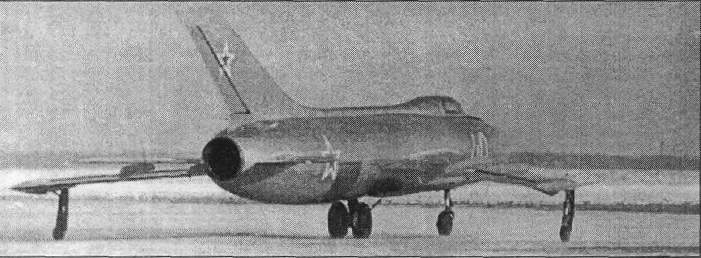

Як-140 с АМ-9Д. 1955 г.
