ЛИНЕЙНЫЙ КРЕЙСЕР (GROSS KREUZER) "MACKENSEN"

Проектное бюро Имперского морского ведомства (Reichs Marine Amt)  1913 год. Заказаны в 1914 году.

"Ersatz Victoria Louise"

"Mackensen"

заложен 30.01.1915

сп. на воду 21.04.1917

"Blohm und Voss" (Hamburg)

"Ersatz Blucher"

 "Graf Spee"

заложен 30,11.1915

сп. на воду 15.09.1917

"Friedrich Schihau" (Danzig)

"Ersatz Freya"

предп."Prinz Eitel Friedrich"

заложен 1.05.1915

сп. на воду 13.03.1920

"Blohm und Voss" (Hamburg)

"Ersatz A"

-

заложен 3.11.1915

Kaiserliche Werff (Wilhelmshaven)

Водоизмещение конструктивное

Длина

Ширина

Осадка

Вооружение (артиллерия)

Торпедные аппараты

Котлы

Мощность турбин

Скорость

31.000 т полное 35.300 т

223,0 м

30,4 м

9,3 м

8 - 350/45; 14 - 150/45; 8 - 88/45 зенитных

5 - 600 подв. ТТ

24 угольных, 8 нефтяных

4 турбины 90.000 л.с.

28,0 узла

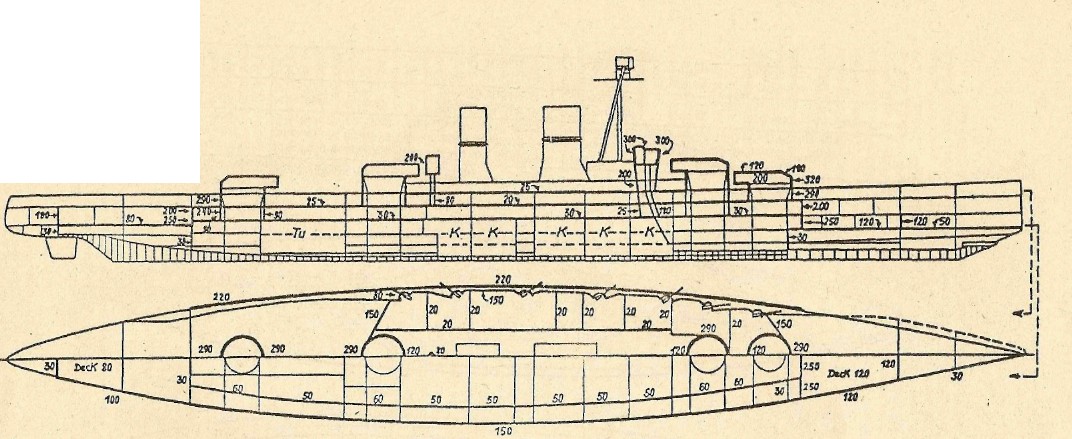

Пояс по КВЛ

Цитадель

Броневая палуба

Противоторпедная переборка

Башни ГК

Казематы

Боевая рубка

до 300 мм

до 270 мм

от 30 до 80 мм

45 мм

до 270 мм

150 мм

до 300 мм
