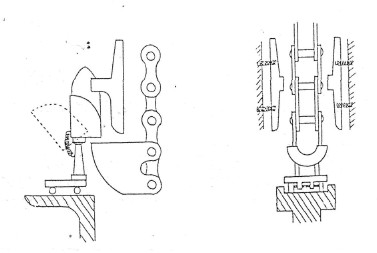

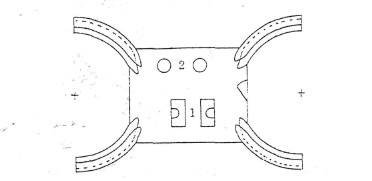

Перегрузочное помещение для орудия N-2 и N-3 на эсминце проекта "Z/36.A" (кормовая надстройка): 1.   Главный подъемник 2.   Вспомогательный подъемник	Схема работы подъемника снарядов на эсминце проекта "Z/36.A"

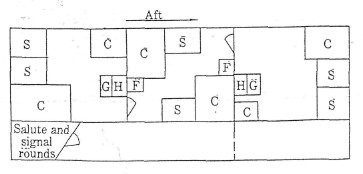

Планировка боевого погреба на эсминце проекта "Z/36.A":
C - заряды; F - взрыватели; G - эл. щиты; Н - подъемники; S - снаряды.

Вращающаяся структура орудийной башни опиралась на второй палубе над погребом. Боезапас внутрь башни подавался двумя подъемниками черпакового типа.

Как в перегрузочных помещениях для одноствольных установок, так и в орудийных башнях постоянно находились по десять готовых выстрелов для каждого орудия. Заряды содержались в индивидуальных легких футлярах из алюминиевого сплава и размещались в открытых ящиках из стальных щитов.

Несмотря на то, что 150-мм орудия испытывались еще до войны в корабельных условиях, их установка на эсминцах принесла массу хлопот, от которых частично так и не удалось избавиться. Наибольшие неприятности доставила установка носовой двухорудийной башни. Считалось, что эта мера позволит сэкономить вес по сравнению с двумя одноствольными орудиями, стоящими возвышенно одно над другим, но на деле все вышло совсем по другому. Эта башня, спроектированная как "облегченная" "С/38", весила 60,4 тонны, что почти в два раза больше, чем две одноствольных установки. Такое "облегчение" еще более ухудшило мореходность.

ХАРАКТЕРИСТИКИ БАШЕННОЙ УСТАНОВКИ "LC/38"

В целом новая башня представляла собой облегченный вариант двухорудийной 150-мм башни, которая ранее устанавливалась на крупных немецких кораблях. Башни "LC/34", установленные на линкорах типа "Scharnhorst" весили по 120 тонн, а башни линкора "Bismarck" весили 108 - 116,25 тонн (в зависимости от высоты барбета и типа дальномера). Снижение веса башни для эсминцев было достигнуто в основном за счет уменьшения бронирования - на крупных кораблях эти башни имели лобовые плиты толщиной 100-140 мм и боковые плиты 60 мм.

Башня "LC/38" оказалась достаточно вместительной и в то же время массивной палубной установкой с электроприводным горизонтальным наведением и гидравлическим вертикальным наведением. Дистанционное силовое управление установки (RPC) установлено не было. Орудия размещались в единой люльке (обеспечивалась только совместная вертикальная наводка), имели горизонтальные скользящие затворы и ручное досылание, однако подающих лотков перед затвором не было. Выстрел производился электромагнитным способом. Вертикальная и горизонтальная наводка осуществлялась по указателям, как и в британском флоте. Наводчики имели отдельные позиции для стрельбы по четвертям, которые имели свои указатели дистанции и отклонения (упреждения). Механизма с показанием установки взрывателей не было.
