Единственными серийными снарядами этого типа являются 35- и 50-мм снаряды HETF-T германской фирмы «Diehl» DM41 и M-DN191. 35-мм снаряд DМ41 имеет общую массу 610 г, массу заряда 65 г и содержит 325 штук ГПЭ, выполненных из тяжелого сплава массой 0,13 г каждый. Снаряд снабжен донным электронным взрывателем дистанционно-ударного действия. Команда, определяющая вид действия и временную установку, вводится через головной приемник, соединенный электрическим проводом с донным взрывателем. Основным недостатком этой схемы является малая площадь контакта «Заряд ВВ-блок ГПЭ». Это приводит к тому, что в кинетическую энергию осевого движения блока переходит только незначительная часть энергии заряда ВВ, а основная ее часть уходит в радиальный разлет. Поэтому весьма перспективной представляется схема кассетного осколочно-пучкового снаряда (заявка №2000130945 НИИ СМ МГГУ им. Баумана). Метательные блоки, уложенные в тонкостенный стальной корпус снаряда, выполнены в виде низких цилиндров, что резко увеличивает коэффициент использования энергии заряда ВВ для осевого метания (в соответствии с принципом активной массы К.П. Станюковича). После выброса метательных блоков из корпуса, осуществляемого с помощью порохового вышибного заряда, происходит их подрыв с образованием суммарного осевого потока ГПЭ.

Значительные перспективы сохраняют снаряды осевого действия с пороховым выбросом ГПЭ без разрушения корпуса, в особенности для систем с высокими начальными скоростями (1200 м/с и более). Поражающие элементы могут иметь компактную форму, например, в виде пуль (отечественный 30-мм многоэлементный снаряд), либо могут быть выполнены в виде удлиненных бронебойных стержней с оперением. ВНИИ СМ проработана конструктивная схема 40-мм снаряда, содержащего 36 12-граммовых вольфрамовых стержней, способных при скорости встречи 1000 м/с пробивать в нормаль стальную преграду толщиной 30 мм.

Швейцарской фирмой «Эрликон-Контраверс» широко рекламируется 35-мм снаряд AHEAD с осевым потоком ГПЭ, предназначенный для борьбы с самолетами и управляемыми ракетами. Снаряд общей массой 750 г содержит 152 цилиндрических поражающих элемента, изготовленных из вольфрамового сплава, массой 3,3 г каждый. После выброса из корпуса элементы сохраняют переносное вращение, полученное при вращении снаряда, за счет чего гироскопически стабилизируются на траектории. Общая масса ГПЭ составляет 500 г, т.е. 67% общей массы снаряда. Наличие тяжелого блока ГПЭ приводит к значительному увеличению относительной массы снаряда Cq (17,5 кг/дм³; по сравнению с соответствующей величиной для 30-мм отечественного ОФЗС (Cq=14,4 кг/дм³) увеличение на 20%), что в свою очередь снижает баллистический коэффициент снаряда и потерю скорости на траектории. Начальная скорость снаряда составляет 1050 м/с.

Снаряд снабжен донным дистанционным электронным взрывателем. Система установки времени включает в себя три электрических катушки, расположенных за дульным срезом орудия. Первые две катушки, расположенные на базе 100 мм, предназначены для высокоточного измерения скорости снаряда. Определенное с помощью электронного процессора время полета снаряда до упрежденной точки вводится в дистанционный взрыватель с помощью третьей электрической катушки. Снаряды AHEAD обычно выстреливаются очередью 25 выстрелов, что создает осевое поле, содержащее 3800 ГПЭ.

В настоящее время трудно предугадать, какой из двух типов снаряда — осколочно-пучковый или шрапнельный - получит преимущественное развитие в дальнейшем. По общей энергетике (кинетическая энергия и энергия заряда ВВ) и универсальности действия пучковый снаряд превосходит шрапнельный, но значительно уступает ему в плотности осевого потока. Важным преимуществом осколочно-пучкового снаряда является сохранение осколочного действия при ударной стрельбе по местности.

Одним из возможных препятствий широкому применению снарядов типа AHEAD может служить их высокая стоимость (500 г вольфрамового сплава на каждый снаряд). Следует еще отметить, что калибр 35 мм, в котором выполнен снаряд AHEAD, выпадает из ряда нормальных линейных размеров.

НИИ СМ разработана конструкция осколочно-пучкового снаряда с осевым блоком ГПЭ, опирающимся на дно снаряда (патент №2118290), представляющая в известном смысле компромиссное решение и позволяющая значительно увеличить массу блока ГПЭ (в калибре 40 мм до 400г).

Значительный интерес представляют снаряды осевого действия с пороховым выбросом активных ПЭ. Активные ПЭ имеют тонкостенный стальной корпус с зарядом бризантного ВВ или зажигательного состава (например, на основе аммиачной селитры, алюминиевой, циркониевой, магниевой пудры и т.п.). Взрыв заряда ВВ на корпусе ПКР происходит вследствие самодетонации при ударе. При этом в обшивке образуются крупные рваные отверстия, в том числе и с перебиванием силового набора (шпангоутов и стрингеров) и разрушением значительной части внутреннего объема цели.

В заключение отметим, что проблема борьбы с ПКР ввиду их малой уязвимости может потребовать перехода к нетрадиционным схемам средств поражения, создающим осколочные потоки с энергосодержанием, недосягаемым для боеприпасов цилиндрической формы. В Росс. патенте № 2032138 НИИ СМ предложена принципиально новая конструкция управляемого снаряда типа «осколочное крыло», плоская боевая часть которого, состоящая из слоя ВВ и слоя готовых поражающих элементов ГПЭ, одновременно выполняет функцию крыла. Нацеливание осколочного потока производится управлением снаряда по крену. Основным преимуществом снаряда является использование боевой части в качестве аэродинамической плоскости (крыла), создающей подъемную силу, что позволяет довести относительную массу БЧ до 0,4-0,5. Другое важное преимущество вытекает из того физического факта, что при плоском одномерном метании обеспечивается наибольший переход энергии ВВ в кинетическую энергию потока ГПЭ за счет уменьшения затрат энергии на поперечный разлет продуктов детонации. В результате действия обоих факторов может быть получено угловое энергосодержание потока ГПЭ, на порядок превосходящее соответствующую величину для боеприпасов обычных схем. В Росс. патенте № 2034232 (НИИ СМ) предложен аналогичный снаряд кассетного типа.

Снаряд «осколочное крыло» позволяет осуществлять принципиально иной способ поражения ПКР, чем обычные осколочные БЧ, а именно «импульсное» воздействие плотного потока ГПЭ. Расчеты показывают, что при подрыве осколочного крыла над ПКР, летящей на высоте 3-5 м над водной поверхностью, удар массы ГПЭ приведет к механическому сносу ПКР с траектории и зарыванию ее в воду.

В патентной литературе описан еще целый ряд нетрадиционных способов перехвата ПКР в районе подлета к кораблю. Одним из таких экзотических способов является подрыв в воде по курсу ракеты большого по массе (до тонны) заряда ВВ с выбросом столба воды, при врезании в который происходит разрушение ПКР.

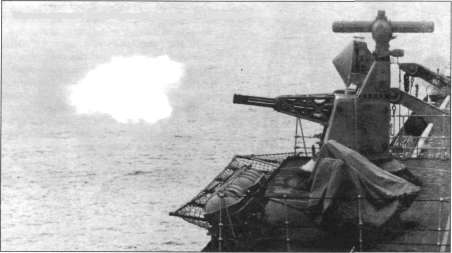

Маловысотная корабельная система «Голкипер»
