Соединенные Штаты Америки

Ручной пулемет М1918 (BAR)

Автоматическая винтовка Дж. М. Браунинга BAR (Browning Automatic Rifle) появилась в 1917 г. в результате оценки опыта Первой мировой войны - это проявилось, прежде всего, в введении сменного магазина и переводчика режимов огня. В армии США BAR стала ручным пулеметом с маневренностью винтовки и расчетом один человек.

Права на изготовление BAR приобрела фирма «Кольт», но сохранялась возможность выпуска и другими фирмами («Винчестер», «Марлин-Рокуэл»), Производство началось в феврале 1918 г., но боевой опыт в Первую мировую войну не вышел за рамки войсковых испытаний. Тем не менее и британцы, и французы поспешили заказать BAR. Под явным его влиянием создан французский ручной пулемет «Шательро».

В основу конструкции BAR была положена система «Виккерс-Бертье» 1908 г., несущественно переработанная. Ствол крепился в ствольной коробке на резьбе (что не позволяло заменять его в боевых условиях) и снабжался гладкой дульной втулкой-«удлинителем». В канале ствола выполняли сначала пять, затем четыре левосторонних нареза с длиной хода 254 мм. Автоматика работала за счет отвода пороховых газов из канала ствола. Газовая камера - закрытого типа. Перед направляющей трубкой ввинчивался газовый регулятор с тремя отверстиями. На направляющей трубке крепились хомут антабки и деревянное цевье с насечкой.

Запирание канала ствола производилось рычагом, который шарнирно крепился к ушку в средней части затвора, а через шарнирную серьгу - к затворной раме. Фрезерованная ствольная коробка вверху имела выступ. Возвратно-боевая пружина помещалась в направляющей трубке. При движении подвижной системы вперед затвор, дойдя до пенька ствола, останавливался, затворная рама продолжала движение, поворачивала серьгу и поднимала заднюю часть запирающего рычага. Опорная поверхность рычага заходила за опорную поверхность выступа ствольной коробки. После выстрела затворная рама начинала движение назад, опускала рычаг, отпирая канал ствола. Преждевременному отпиранию препятствовал вкладыш под осью серьги, не позволявший серьге и запирающему рычагу опуститься, пока затворная рама не отойдет на соответствующее расстояние. Удаление гильзы производилось выбрасывателем затвора и жестким отражателем спусковой коробки. Затворная рама в крайней задней точке ударялась в буфер. Рукоятка заряжания при стрельбе оставалась неподвижной.

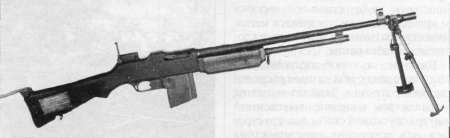

Ручной пулемет М1918А2 BAR.

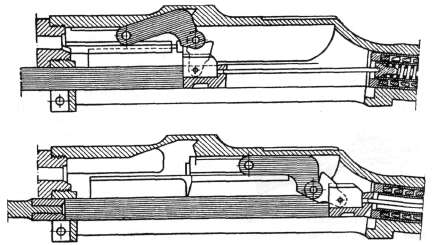

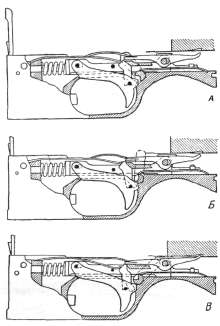

Схема работы пулемета М1918 BAR.	Работа спускового механизма пулемета М1918 BAR: A - переводчик поставлен на одиночный огонь; Б - переводчик поставлен на автоматический огонь; В - переводчик поставлен на предохранитель.

Ударно-спусковой механизм допускал одиночный и непрерывный огонь. После запирания канала ствола вкладыш наносил удар по ударнику, смонтированному в затворе. До запирания запирающий рычаг не позволял ударнику продвинуться, а при отпирании отводил его назад. То есть сочетание выступа ударника и запирающего рычага играло роль автоматического предохранителя. Спусковой механизм монтировался на рамке, расположенной внутри спусковой коробки, и снабжался буферной пружиной. При нажатии на спусковой крючок соединенный с ним разобщитель поднимал передний конец спускового рычага и освобождал затворную раму с боевого взвода.

Флажок переводчика-предохранителя находился слева позади спусковой скобы. При его переднем положении («F») разобщитель, поднимаясь, соскакивал со спускового рычага, тот возвращался в исходное положение и перехватывал затворную раму. При вертикальном положении флажка («А») чека переводчика ограничивала поворот спускового рычага так, что разобщения не происходило, и цикл автоматики повторялся. При повороте флажка назад («S») чека блокировала спусковой крючок.
