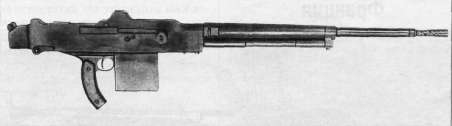

Танковый пулемет М1931 «Шательро».

Выстрел производился с заднего шептала. При приходе затворной рамы в крайнее переднее положение ударник, заделанный в ее стойке, разбивал капсюль патрона. Стреляная гильза выбрасывалась через правое окно коробки. В заднем положении затвор ударялся о стержень буферной пружины инерционного механического замедлителя темпа стрельбы, смонтированного в затыльнике, а затворная рама ударялась о толкатель и верхнее плечо рычага замедлителя. Толкатель освобождал рычаг, тот поворачивался и захватывал боевой взвод затворной рамы. Сравнительно массивный толкатель отходил назад, сжимая свою пружину, затем под ее давление возвращался вперед, поворачивал рычаг, освобождая боевой взвод затворной рамы, и та снова шла вперед.

Спусковой механизм монтировался в спусковой раме с пистолетной рукояткой и включал два спусковых крючка: передний для одиночной стрельбы, задний для непрерывной. Шепталом служил выступ двуплечего спускового рычага. При нажатии на передний крючок тот поворачивал передний конец спускового рычага, и шептало отпускало боевой взвод затворной рамы. При дальнейшем повороте крючка шатун срывался с рычага, спусковой рычаг возвращался в исходное положение, шептало подхватывало затворную раму. При нажатии на задний спусковой крючок он поднимал передний конец спускового рычага и оставлял его так, пока крючок не отпускался. Использование двух спусковых крючков было простым, но не слишком удобным решением, к тому же передний спуск был удален от пистолетной рукоятки и неудобен для наложения указательного пальца, разобщение переднего спускового крючка срывом могло приводить к сдвоенным и строенным выстрелам вместо одиночного. Флажковый неавтоматический предохранитель монтировался позади заднего спускового крючка. Нижнее положение флажка - «предохранитель» (блокированы оба спусковых крючка), верхнее - «огонь».

Питание - из ставившегося сверху прямого коробчатого магазина. При снятом магазине приемное и гизльзоотводное окна ствольной коробки закрывались откидной крышкой.

Секторный прицел с диоптрическим целиком был насечен от 200 до 2000 м через 200. В походном положении диоптр складывался. Рукоятка заряжания помещалась справа, при стрельбе оставалась неподвижной. Деревянный приклад имел откидной наплечник, а также заднюю откидную опору, хотя пользы от последней было мало. На ствол крепились неотъемные сошки, в разведенном положении они фиксировались распорками. На станок пулемет с легким стволом ставился только для зенитной стрельбы. Конструкция включала 193 детали, включая 19 пружин и 39 винтов.

Серийное производство пулемета начали в 1930 г. на заводах MAC (Шательро) и Manufacture d'Armes de St Etienne (MAS, Сент-Этьен) и продолжали до 1940 г. Маркировка включала надпись «Mle 1924/29» и заводской номер, выбитые на правой стороне ствольной коробки. Хотя Mle 1924/29 признали в войсках удачным, введя по одному пулемету на отделение, закупка шла медленно. Деньги на новые вооружения отпускали неохотно, значительную долю бюджета съедала Линия Мажино. Но она же требовала пулемет: ее казематы имели от двух до 15 казематных установок с бронещитами и один ручной пулемет, капониры «ансамблей» -по четыре пулемета.

В связи с этим разработали «крепостную» модификацию пулемета Mle 1931 (Mle 1931 С1) с удлиненным стволом, дисковым магазином на 150 патронов, крепившимся с левой стороны. Темп стрельбы повысили до 600 выстр./мин, оставили только спусковой крючок для непрерывного огня, предохранитель исключили. Отражение стреляной гильзы производилось вниз. На измененном затыльнике крепился упор-рукоятка. Принудительная система охлаждения впрыскивала в патронник порцию воды после извлечения гильзы - ценность такой системы так и осталась неясной. Такую же модификацию массой 16,3 кг (без системы принудительного охлаждения) использовали в качестве танкового пулемета. Существовала также мотоциклетная установка ручного «Шательро». Был разработан и авиационный пулемет с магазинным или ленточным питанием.

Ручному пулемету «Шатерльро», удачно работавшему в различных климатических условиях, была суждена долгая служба. Часть их поставлялась за рубеж - в частности, их использовали китайские войска. Большое количество пулеметов досталось германской армии в 1940 г. и использовалось под обозначением 24/29 (f), производство продолжалось и при германской оккупации. Немало «Шательро» использовалось, например, для организации противодесантной обороны островов и побережья Ла-Манша.

Пулеметы «Шательро» французская армия использовала до начала 1950-х гг. Немалое количество оставалось на вооружении бывших французских колоний.

Порядок разряжания

Опустить флажок предохранителя вниз, отсоединить магазин, отвести назад рукоятку заряжания. Осмотреть патронник через окно магазина. Поставить флажок предохранителя в верхнее положение, удерживая рукоятку заряжания, нажать один из спусковых крючков, вернуть рукоятку заряжания вперед. Закрыть крышки окон ствольной коробки. Опустить вниз флажок предохранителя и оттянуть назад защелку магазина до ее запирания.

Порядок неполной разборки и сборки

1. Разрядить пулемет.
2. Отвинтить замыкатель затыльника и отделить затыльник с прикладом.
3. Отделить спусковую раму.
4. Извлечь затворную раму с затвором из ствольной коробки.
5. Вытолкнув ось серег, отделить затвор от затворной рамы.
6. Извлечь возвратно-боевую пружину из затворной рамы.
7. Повернуть флажок замыкателя направляющей трубки поршня вверх (на букву «D») и отделить трубку вправо.
8. Повернуть флажок замыкателя ствола вниз и отвинтить ствол.

Сборку производить в обратном порядке.

Пулемет М1е1924/29
