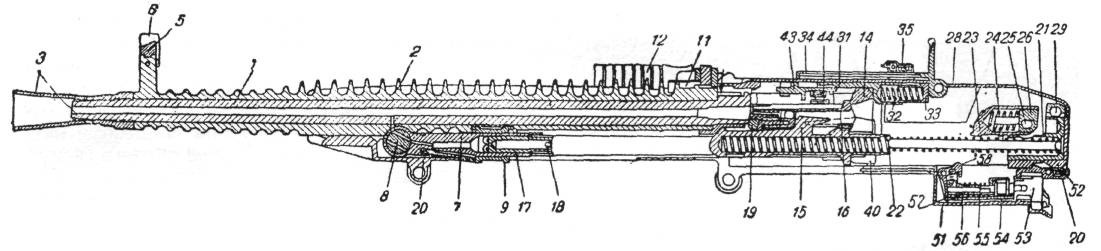

Схема устройства станкового пулемета Vz.37 (ZB-53): 1 - ствол; 2 - радиатор; 3 - пламегаситель; 5 - мушка; 6 - предохранитель мушки; 7 - газовый патрубок; 8 - регулятор; 9 - стопор патрубка; 11 - защелка ствола; 12 - рукоятка ствола; 14 - ствольная коробка; 15 - затворная рама; 16 - затвор; 17-поршень; 18 - штифт поршня; 19 - выбрасыватель; 20 - короб; 21,22- возвратно-боевая пружина с упором; 23-26 - буфер; 28-29 - крышка короба со стопором; 32, 33 - буфер; 34 - прицельная рамка; 35 - хомутик прицела; 40 - подающий рычаг; 43 - вкладыш крышки короба; 44 - фиксатор ленты; 51 - спусковая коробка с рукоятками заряжания; 52 - защелка спусковой коробки; 53 - спуск; 54 - разобщитель; 55 - пружина спуска; 56, 57 - собачка с упором; 58 - шептало.

После войны Vz.37 еще некоторое время оставались на вооружении в Чехословакии наряду с советскими и трофейными германскими пулеметами, пока не началась их замена едиными пулеметами Vz.52 и Vz.52/57. Многие ZB-53 (Vz.37) попали в Израиль и в страны «третьего мира». В ряде африканских стран они использовались до конца 1960-х гг.

Порядок разряжания

Включить предохранитель. Вынуть чеку крышки приемника справа вверху затыльника короба, нажать защелку с левой стороны затыльника короба, и откинуть крышку приемника вперед. Убедиться в отсутствии патрона в приемнике. Закрыть крышку, удерживая ее защелку, вставить чеку крышки. Удерживая рукоятку управления, нажать защелку спусковой коробки снизу сзади короба и подать вперед рукоятки управления и спусковой механизм. Взяться за рукоятки и сложить их вверх, прижав к коробу.

Порядок неполной разборки

1. Разрядить пулемет.
2. Отделить ствол, для чего: поставить затворную раму на боевой взвод, повернуть рукоятку ствола несколько вверх и, не отрывая ее от выступа на правой стороне короба, подать в крайнее переднее положение. Затем повернуть рукоятку влево доотказа, поднять за рукоятку казенную часть ствола и, подавая вперед, вывести из зацепления с коробом.
3. Выдвинуть в крайнее правое положение стопор в задней части крышки короба, нажать на защелку крышки, повернуть крышку до полного отделения от короба.
4. Отделить приемник: нажать на защелку лотка приемника, отделить лоток, подав его вверх, вывести приемник из короба и отделить подаватель приемника.
5. Отделить буферное приспособление: отвести спусковую коробку несколько назад, нажать на защелку спусковой коробки и плавно отвести вперед затворную раму, оттянуть стопор рукоятки буфера, повернуть рукоятку в верхнее положение и извлечь вместе с буфером.
6. Подав упор возвратно-боевой пружины вперед, вывести его из гнезда короба, вынуть вместе с пружиной, отделить возвратно-боевую пружину.
7. Отделить ствольную коробку с затворной рамой и затвором от короба; отделить затворную раму с затвором от ствольной коробки, отделить затвор от затворной рамы, подав затвор назад.
8. Отделить подающий рычаг, поднимая его вверх.
9. Отделить спусковую коробку с рукоятками заряжания: поставить флажок спуска на автоматический огонь («А»), оттянуть и повернуть рукоятку вверх, чтобы вырез на ее головке встал против выступа короба, и, нажимая на спуск, подать спусковую коробку за рукоятки назад до полного отделения.

Сборку производить в обратном порядке.

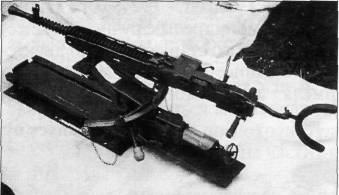

Пулемет MG.37(t) (ZB-53) на стандартной германской крепостной установке.

Тактико-технические характеристики станкового пулемета ZB-53

Крупнокалиберный пулемет ZB-60

Как и в ряде других стран, в Чехословакии долго шли дискуссии о достаточно мощном и маневренном оружии для борьбы с бронетехникой и авиацией. После рассмотрения ряда опытных образцов 13,4-, 14,5- и 15-мм пулеметов и 20 мм автоматических пушек в качестве временной меры в Швейцарии были закуплены популярные тогда 20-мм самозарядные ПТР «Эрликон», получившие обозначение Vz.36.

«Зброевка Брно» продолжала доработку своего 15-мм пулемета ZB-60. В основе пулемета лежала схема станкового ZB-53 с газовым двигателем автоматики, воздушным охлаждением ствола, запиранием канала ствола перекосом затвора, ленточным питанием. 15-мм патроны снаряжались бронебойными или разрывными, иногда трассирующими пулями. Пулеметы получили несколько типов установок, например, сравнительно массивный треножный станок с круговым обстрелом, тяжелый колесный станок с резиновыми шинами для буксировки автомобилем.

В 1937 г. пулеметом заинтересовались в Великобритании (где на его основе создали 15-мм пулемет «Беза») и Югославии (решившей закупить партию). После многократных доработок в конце лета 1938 г. приняли решение о серийном производстве 15-мм пулеметов на одном из филиалов «Зброевка Брно» для армии Чехословакии (как и в СССР, создание крупнокалиберного пулемета потребовало около 10 лет - с 1929 по 1938 г.). Но чехословацкая армия так и не получила это оружие. Германские войска использовали ZB-60 ограниченно. Уже во время оккупации был разработан модернизированный 15-мм ZB-63 с электроспуском, но он серийно не выпускался.
