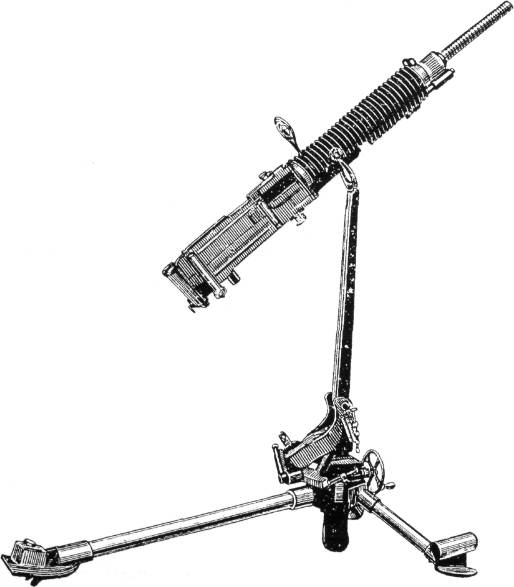

Пулемет Тип 92 на полевом треножном станке (с зенитной стойкой) в положении для зенитной стрельбы с кольцевым прицелом.

Станковые пулеметы Тип 92 и Тип 1

С принятием новых 7,7-мм винтовочных патронов в Японии создавали и новые станковые пулеметы. В 1932 г. на вооружение был принят разработанный фирмой «Намбу Сейсакушо» станковый пулемет Тип 92, представлявший собой фактически модификацию старого Тип 3 Тайсе, принятого на вооружение в 1914 г. Тип 92 был рассчитан под патрон Тип 92 и кроме калибра, крепления ствола и некоторого изменения затвора имел незначительные отличия от Тип 3. В частности, вертикальные рукоятки сменились горизонтальными складными по типу пулемета «Шварцлозе», был видоизменен спусковой рычаг и введен предохранитель. Новый патрон с большим зарядом пороха потребовал установки конического пламегасителя для уменьшения вспышки дульного пламени и давления у дульного среза.

Сменный ствол соединялся с коробом двумя сухарными выступами. Для охлаждения ствола его дульная часть снабжалась низким оребрением, а казенная была заключена в кожух с высоким оребрением, жестко соединенный с коробом. Для лучшей передачи тепла между стволом и кожухом помещалась плотно пригнанная разрезная коническая трубка, затягиваемая гайкой. Сменный ствол стал существенным усовершенствованием -у пулемета Тип 3 после 500 выстрелов требовалось длительное охлаждение ствола.

Автоматика - с газовым двигателем, закрытой газовой камерой, длинным ходом поршня. Регулятор газовой камеры изменял ее объем. Подвижная система двигалась внутри короба по специальным пазам. Запирание канала ствола осуществлялось вертикальным клином в задней части затвора. Боевые упоры клина располагались по бокам затвора.

Выстрел производился с заднего шептала. Для производства выстрела нужно было оттянуть Т-образный спусковой рычаг назад, тот своим нижним концом сдвигал вперед спусковую тягу, та опускала шептало, которое освобождало боевой взвод затворной рамы. Затворная рама шла вперед под действием возвратно-боевой пружины. После досылания патрона в патронник затвор упирался в казенный срез ствола, затворная рама продвигалась вперед, наклонными плоскостями своей стойки опускала клин вниз, боевые упоры клина заходили за опорные плоскости ствольной коробки. Выступ на стойке затворной рамы бил по ударнику, происходил выстрел. При движении затворной рамы назад после выстрела наклонная плоскость выступа рамы, взаимодействуя с нижней наклонной плоскостью клина, поднимала его, отпирала затвор и увлекала его за собой, сжимая возвратно-боевую пружину.

Питание - из подававшейся слева жесткой металлической ленты (кассеты) на 30 патронов или гибкой ленты из жестких звеньев по три патрона. Жесткая лента была простым, но не самым удобным в боевых условиях решением, поскольку легко деформировалась, да и заносила с собой внутрь пулемета немало пыли и песка. Подача патрона из ленты - прямая. Подающий механизм ползункового типа. При движении затворной рамы назад ее криволинейный паз, взаимодействуя с ромбовидным выступом ползуна, отводил его влево, с ним смещался толкатель, который заскакивал в отверстие ленты. При движении затворной рамы вперед ползун с толкателем перемещался вправо и продвигал ленту. Правое и левое окна приемника прикрывались крышками, открываемыми при заряжании. Для облегчения извлечения гильзы из патронника после выстрела при заряжании патрон смазывался щеткой, смонтированной в крышке приемника и смачиваемой из масленки.

Секторный прицел был смещен вправо, мушка с предохранителем крепилась на передней части кожуха. Позднее пулемет получил оптические прицелы перископического типа с кратностью 4х, 5х и 6х. Оптический прицел позволял в соответствии со взглядами того времени вести огонь непрямой и полупрямой наводкой.

Пулемет ставился на старомодный тяжелый полевой треножный станок системы Арисака с двумя короткими передними и одной длинной задней ногами, подъемным механизмом, регулировавшим высоту линии огня от 385 до 575 мм. Углы вертикального наведения - от -14 до +13°, сектор горизонтального наведения - 110°. Имелась дополнительная зенитная стойка с поворотной вилкой. На пулемет мог ставиться кольцевой зенитный прицел. Пулемет на станке весил около 55 кг, и для переноски его по полю боя на ногах станка имелись гнезда, в которые вставлялись трубчатые рукоятки - пулемет несли подобно носилкам. Выравнивание на позиции было невозможно из-за постоянного положения  ног. Станок, как и сам пулемет, был достаточно сложен в производстве.

Экипаж американского огнеметного танка и морские пехотинцы с «телом» трофейного японского станкового пулемета Тип 92. О. Сайпан, июнь 1944 г.
