Выставка в Нижнем Тагиле. Военно-морская экспозиция

Владимир Подымов Фото В. Щербакова

Естественно, что ввиду отдаленности Уральского региона от морей и океанов основной упор в экспозиции выставки Russian Expo Arms делается традиционно на вооружение, военную и специальную технику сухопутных войск, сил ПВО и различных правоохранительных структур. Однако это не мешает тому, что каждый раз участие в нижнетагильском оружейном вернисаже принимают разработчики и производители военно-морских техники и вооружений. Так было и на этот раз.

Далеко не полный список ориентированных «на море» участников REA-2004 выглядел следующим образом:
-  Опытное конструкторское бюро «Новатор» (г. Екатеринбург), коллективом которого разработан и производится, без преувеличения, всемирно известная интегрированная ракетная система «Клаб»;
-   Научно-производственное предприятие «Старт» (г. Екатеринбург), занимающееся разработкой стартовых систем зенитных ракетных комплексов для ВМФ;
-  Государственное научно-производственное предприятие «Базальт» (г. Москва), известное своими противодиверсионными гранатометами и боеприпасами к ним;
-  Долгопрудненское научно-производственное предприятие (подмосковный г. Долгопрудный), занимающееся разработкой и серийным изготовлением зенитных управляемых ракет средней дальности для корабельных ЗРК «Ураган» (экспортное обозначение «Штиль»);
-   Производственное объединение «Завод имени Серп» (г. Зеленодольск, Республика Татарстан) и Федеральный научно-производственный центр «Прибор» (г. Москва), производящие среди прочего 30-мм артиллерийские боеприпасы для корабельных артустановок АК-З06, АК-630/630М и зенитного ракетно-артиллерийского комплекса «Кортик» (на экспорт предлагается под названием «Каштан»);
-  Федеральное государственное унитарное предприятие «Завод №9» (г. Екатеринбург) - производитель реактивных бомбометных установок РБУ-6000 и РБУ-1000, а также части комплектующих ракетного противолодочного комплекса РПК-8Э со специальным снарядом вместо обычной глубинной бомбы;
- НПО автоматики имени академика Н.А. Семихатова (г. Екатеринбург), известное своими разработками в области цифровых автоматизированных систем управления наземными и подводными стартами баллистических ракет, а также другими высокотехнологичными образцами специальной аппаратуры и техники;
-  тульское Государственное научно-производственное предприятие «Сплав», в номенклатуру разрабатываемой и выпускаемой продукции которого входят такие флотские системы, как комплекс противоторпедной защиты надводных кораблей «Удав-1М», уже упоминавшийся нами ракетный противолодочный комплекс РПК-8Э, огнеметно-зажигательный корабельный комплекс «Огонь» (устанавливается на малые десантные корабли на воздушной подушке типа «Зубр» и др.), а также береговой противодиверсионный самоходный реактивный комплекс «Дамба».

Однако, несмотря на такой достаточно представительный состав участников выставки, продемонстрировано, так сказать, «живьем» на ней было не очень много вооружений и техники для ВМФ. Их буквально можно было пересчитать по пальцам. Правда, особо любознательные могли заметить немного дальше, за ограждением, несколько приземистых сооружений с установленными на них башнями корабельных артиллерийских установок. Автору этих строк удалось классифицировать как минимум 130-мм, 100-мм и 7б,2-мм артиллерийские установки.

Основной сенсацией проводившейся на гостеприимной уральской земле выставки стал, вне всякого сомнения, натурный макет еще одного детища ОКБ «Новатор» - крылатой ракеты (КР) 3М-14Э/ТЭ, предназначенной для нанесения ударов по береговым объектам противника, стационарным и ограниченно подвижным с заранее определенными координатами. Данная ракета относится к интегрированной ракетной системе «Клаб». Поэтому здесь мы остановимся лишь на новинке.

Справедливости ради надо отметить, что впервые достаточно подробная информация о данной КР была представлена еще в феврале этого года во время проведения международной выставки вооружения и военной техники Defexpo India 2004 в столице Индии городе Дели. Однако натурного макета там не было - только лишь небольшая модель и рекламные материалы (листовки и пр.). А здесь же лежала фактически реальная ракета. Но без внутренней начинки, да с закрытым воздухозаборником.

Вполне закономерно, что интерес к 3М-14 и к ее разработчику был в Нижнем Тагиле повышенный как со стороны наших соотечественников, так и со стороны иностранцев всех мастей. Последние терпеливо, по крупицам собирали любую доступную информацию о новой «русской дубинке». Забавно иногда было наблюдать, как заморские «спецы» выстраивались перед стендом «Новатора» в живую очередь.

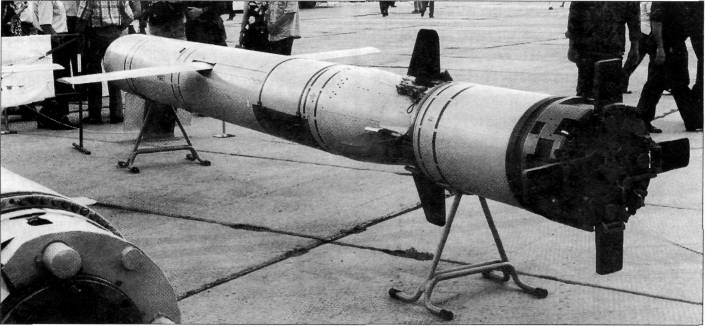

Натурный макет крылатой ракеты 3М-14Э/ТЭ.

КР 3М-14Э разработана для вооружения подводных лодок, с которых она стартует с глубины 30-40 м из штатных торпедных аппаратов (ТА) калибра 533 мм. Причем для ракеты одинаково подходят аппараты как российского стандарта, так и стандарта НАТО. Это существенно повышает экспортный потенциал ракетного комплекса. КР 3М-14ТЭ корабельного базирования, для стрельбы используются универсальные подпалубные УВП или наклонные ПУ (универсальность пусковых установок заключается в том, что из них можно выполнять стрельбу не только КР 3М-14ТЭ, но также ПКР 3М-54ТЭДЭ1 и ПЛУР 91РТЭ2).

Внешне 3М-14Э/ТЭ очень похожа на ПКР 3М-54Э1/ТЭ1 и конструктивно представляет собой двухступенчатую крылатую ракету, предназначенную для поражения в любое время суток и года, практически без ограничений по метеообстановке объектов береговой инфраструктуры противника, а также стационарных и ограниченно подвижных (с заранее определенными координатами) наземных целей. Таковыми могут быть разнообразные административные и промышленные центры, военные и гражданские склады, стационарные и мобильные пункты управления войсками, объекты на территории аэродромов и портов (военно-морских баз), гидротехнические сооружения, радиолокационные и радиорелейные связные станции, склады ГСМ и топливные терминалы, лагеря войск и пр.

КР 3М-14Э имеет общую длину 6,2 м и стартовую массу 1770 кг. Минимальная дальность стрельбы ограничена 10 км, а максимальная при благоприятных условиях может достигать 275 км.

Новая ракета является дозвуковой и на протяжении всей траектории полета имеет скорость от 180 до 240 м/с. Это дало возможность конструкторам реализовать в ней наиболее современные алгоритмы, обеспечивающие режим следования с огибанием рельефа местности на предельно малой высоте (над морем - не более 20 м, над сушей - от 50 до 150 м, а при подходе к цели - снижение до 20 м и даже ниже), и автономное управление ракетой на всей траектории полета. Имеется также возможность обхода сильных зон ПВО/ПРО противника и сложных в отношении рельефа участков местности путем ввода в полетное задание на носителе координат пунктов поворота на маршруте (ППМ). Конструкторскому коллективу ОКБ «Новатор» удалось также дополнительно реализовать функцию коррекции траектории полета КР по космическим навигационным системам: отечественной ГЛОНАСС и зарубежной GPS.

Для высокоточного и надежного наведения ракеты 3М-14ЭДЭ на цель на дистанции до 20 км на конечном участке используется активная радиолокационная головка самонаведения АРГС-14Э. Эта помехозащищенная, без ограничений по широте, ГСН обеспечивает обнаружение цели в секторе углов по азимуту от +45° до -45° и от +10° до -20° по курсу, определение координат выбранной цели и конечное наведение на нее КР. Одной из «изюминок» новой РГСН, разработанной санкт-петербургской компанией «Радар ММС», является возможность эффективно одинаковой работы как при одиночном, так и при залповом применении данных КР. Гарантированное же поражение цели, по мнению разработчиков, должна обеспечить мощная 400-килограммовая фугасная боевая часть с воздушным типом подрыва.

Корабельные артиллерийские установки на испытательном полигоне.

Еще одним интересным экспонатом военно-морской экспозиции нижнетагильской выставки был ракетный противолодочный комплекс РПК-8Э, в состав которого входят представленные реактивная бомбометная установка РБУ-6000 (производитель - ФГУП «Завод №9», г. Екатеринбург), 212-мм противолодочная ракета 90Р и система управления огнем (в состав комплекса также входят не выставлявшиеся системы погрузки и хранения боезапаса и комплекс наземного оборудования). Основным отличием данного комплекса противолодочного оружия от всех однотипных систем вооружения является конструкция применяемого в нем боеприпаса. В состав ракеты 90Р входит подводный гравитационный снаряд (ПГС), отделяемый от ракеты-носителя после вхождения последней в воду в районе предполагаемого нахождения атакуемой цели.

Реактивная бомбометная установка РБУ-6000 и противолодочная ракета 90Р.

Так вот, после отделения этот гравитационный снаряд благодаря наличию собственной системы самонаведения в радиусе до 130 м и на глубинах до 1000 м способен обнаружить подводную цель и навестись на нее. Боевой части ПГС массой 19,5 кг хватит для того, чтобы уничтожить либо сильно повредить атакуемый объект, в зависимости от его размеров. Дальность стрельбы комплекса РПК-8Э, составляющая 600-4300 м, делает его достаточно грозным оружием и эффективным средством противолодочной и противодиверсионной обороны надводных кораблей и судов.

ТТХ РПК-8Э

Что касается упомянутого нами ранее Научно-производственного объединения автоматики имени академика Н.А. Семихатова, то в каталоге выставки значится, что среди прочего данная организация занимается разработкой автоматизированных систем управления стартами баллистических ракет, которые в разное время состояли и состоят на вооружении отечественных РПКСН и наземных комплексов межконтинентальных баллистических ракет. Так что, сами понимаете, особо подробно здесь об этих людях, к сожалению, не напишешь.

Екатеринбургское НПП «Старт» много лет занимается разработкой и производством стартовых систем для зенитных ракетных комплексов (ЗРК), таких как сухопутный «Бук» и корабельный «Кинжал» (экспортное обозначение - «Клинок»). В заключение нашего обзора вкратце расскажем об этом уникальном комплексе.

«Кинжал» - это многоканальный корабельный ЗРК, разработанный с целью обеспечения надводных кораблей эффективным средством обороны от массивных атак средств воздушного нападения противника, таких как самолеты и вертолеты различного назначения, противокорабельные ракеты (в т.ч. низколетящие), а также беспилотные летательные аппараты. Кроме того, комплекс позволяет применять его боевые средства (т.е. ракеты) и по надводным кораблям или экранопланам. Система управления радиокомандная.

Данный ЗРК способен в полностью автоматическом режиме осуществлять поиск и обнаружение цели (до четырех воздушных и/или надводных целей одновременно), выработку данных целеуказания по ней и выполнять ее обстрел с последующей оценкой нанесенного урона. «Кинжал» также имеет возможность получать данные целеуказания и от других корабельных средств обнаружения и даже сам может служить источником ЦУ для 30-мм корабельных артустановок АК-306/630М. Для характеристики эффективности средств обнаружения комплекса можно привести такой пример: летящую на высоте 3,5 км воздушную цель ЗРК способен без затруднений обнаруживать на дальности до 45 км и вести ее до входа в зону поражения, после чего гарантированно уничтожить ее.

Каждая из расположенных в подпалубных помещениях пусковых установок ЗРК «Кинжал» включает в себя 3-4 пусковых (стартовых) модуля с восемью зенитными управляемыми ракетами (ЗУР) 9М330Э-2 (в экспортном исполнении) в транспортно-пусковых контейнерах. Последние обеспечивают надежную сохранность ракет в течение длительного времени хранения на берегу или на носителе без необходимости проведения каких-либо дополнительных проверок. Старт у ЗУР так называемого холодного типа. Ракета выбрасывается специальным зарядом (словно мина из миномета) вертикально вверх, а вот там уже при помощи специальных газовых рулей (расположенных в носовой части ракеты) она наклоняется в направлении цели, включается маршевый двигатель, и ракета уходит к цели.

В зависимости от класса (фактически - от водоизмещения) корабля на нем может быть установлено до четырех пусковых установок с общим боезапасом до 128 ЗУР. Единственным недостатком комплекса является ограничение по водоизмещению для корабля-носителя, которое должно составлять не менее 800 тонн.

ТГХ ЗРК «Клинок»
