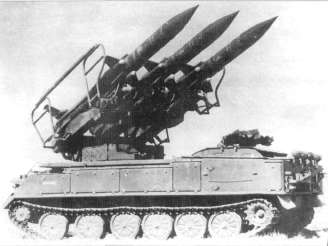

Самоходная пусковая установка 2П25 с ЗУР ЗМ9 ЗРК «Куб»

На самоходной пусковой установке 2П25, размещенной на шасси ГМ-578, устанавливались лафет с тремя направляющими для ракет и электрическими силовыми следящими приводами, счетно-решающий прибор, аппаратура навигации, топопривязки, телекодовой связи, предстартового контроля ЗУР, автономный газотурбинный электроагрегат. Электрическая стыковка самоходной пусковой установки с ракетой производилась посредством двух разъемов ракеты, которые срезались с помощью специальных штанг в начале движения ракеты по направляющей балке. При предстартовом наведении ракет в направлении упрежденной точки встречи ЗУР с целью, приводы лафета отрабатывали поступающие по радиотелекодовой линии связи данные от самоходной установки разведки и наведения.

В транспортном положении ЗУР располагались хвостовой частью вперед по ходу самоходной пусковой установки. Так что не только «пушки к бою едут задом»!

Масса самоходной пусковой установки с тремя ракетами и боевым расчетом из 3 человек на борту составляла 19,5 т.

Зенитная управляемая ракета ЗМ9 комплекса «Куб» в сравнении ракетой ЗМ8 комплекса «Круг» поражает изяществом своих очертаний.

Как и ЗУР комплекса «Круг», ракета ЗМ9 выполнена по схеме «поворотное крыло». Однако, в отличие от ракеты ЗМ8, на ЗУР ЗМ9 для управления дополнительно использовались расположенные на стабилизаторах рули. В результате реализации данной схемы, потребовавшей применения пятиканального рулевого привода, удалось уменьшить размеры поворотного крыла, снизить необходимую мощность рулевых машинок и использовать более легкий компактный пневматический привод вместо гидравлического. Помимо рулевого привода, от воздушного аккумулятора давления работал и турбогенераторный источник электропитания бортовой аппаратуры.

Ракета была оснащена полуактивной радиолокационной головкой самонаведения 1СБ4, которая захватывала цель со старта, сопровождала ее по частоте Доплера в соответствии со скоростью сближения ракеты с целью и вырабатывала управляющие сигналы для наведения ЗУР на цель. ГСН обеспечивала режекцию прямого сигнала от передатчика подсвета самоходной установки разведки и наведения и узкополосную фильтрацию отраженного от цели сигнала на фоне шумов этого передатчика, собственно ГСН и излучения, отраженного подстилающей поверхностью. Защищенность головки самонаведения от преднамеренных помех обеспечивалась также скрытой частотой поиска цели и возможностью самонаведения на источник помех в амплитудном режиме работы.

ГСН размещалась в передней части ЗУР, при этом диаметр антенны приближался к размеру миделя ракеты.

Как уже отмечалось, ракета была оснащена комбинированной двигательной установкой. Впереди располагалась камера газогенератора с зарядом двигателя маршевой (второй) ступени 9Д16К. Для твердотопливного газогенератора невозможно регулировать расход топлива в соответствии с фактическими условиями полета, так что выбор формы заряда осуществлялся исходя из условной типовой траектории, которую в те годы разработчики считали наиболее вероятной при боевом применении ракеты. Номинальная продолжительность работы немного превышала 20 с, масса топливного заряда (длиной 760 мм) составляла около 67 кг. Состав разработанного НИИ-862 топлива ЛК-6ТМ обеспечивал большой избыток горючего по отношению к окислителю. Продукты сгорания заряда газогенератора поступали в камеру дожигания, где остатки горючего догорали в потоке воздуха, поступающего через 4 сверхзвуковых воздухозаборника. Входные устройства воздухозаборников, рассчитанных на сверхзвуковые условия работы, оснащались коническими центральными телами. На стартовом участке, до включения маршевого двигателя, выходы каналов воздухозаборников в камеру дожигания были закрыты стеклопластиковыми заглушками.

В камере дожигания размещался твердотопливный заряд стартовой ступени — обычная шашка (длиной 1,7м и диаметром 290 мм) с цилиндрическим каналом диаметром 54 мм и бронированными торцами из баллиститного топлива ВИК-2 массой 172 кг. Так как газодинамические условия для работы твердотопливного двигателя на стартовом участке и для функционирования ПВРД на маршевом участке требовали различной геометрии сопла камеры дожигания, по завершении работы стартовой ступени (длительностью 3-6 с) производился отстрел внутренней части соплового аппарата со стеклопластиковой решеткой, удерживающей стартовый заряд.

Вызывает законную гордость то, что именно в отечественной ракете ЗМ9 подобная конструкция впервые в мире была доведена до стадии серийного выпуска и принятия на вооружение. После специально организованного израильтянами захвата нескольких ракет ЗМ9 в ходе войны 1973 г. на Ближнем Востоке советская ЗУР послужила прототипом при создании ряда зарубежных зенитных и противокорабельных ракет.

Применение ПВРД обеспечило поддержание большой скорости и, соответственно, высокой маневренности ракеты ЗМ9 на всей траектории. При проведении учебных и контрольно-серийных пусков ракет систематически достигалось прямое попадание в цель, что случалось крайне редко при применении других, относительно крупных зенитных ракет.

Подрыв осколочно-фугасной боевой части ЗН12 массой 57 кг (разработка НИИ-24) производился по команде двухканального радиовзрывателя непрерывного излучения ЗЭ27, созданного в НИИ-571.

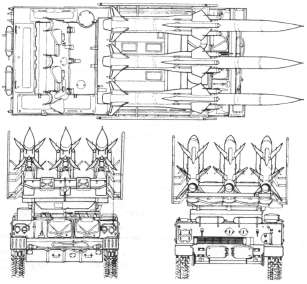

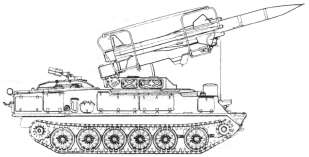

Схема самоходной пусковой установки 2П25 ЗРК«Куб»
