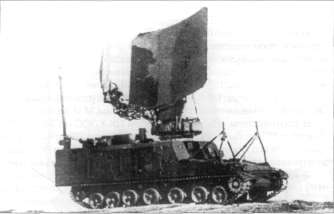

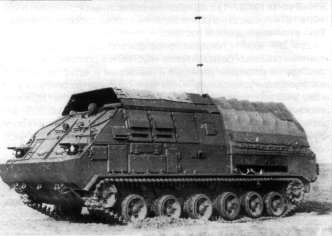

РЛС обнаружения и целеуказания 9С18 («Купол») ЗРК «Бук»	Командный пункт 9С470 ЗРК «Бук»

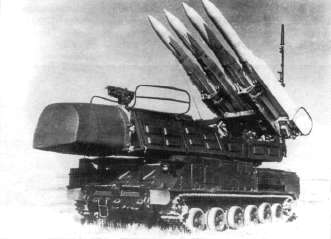

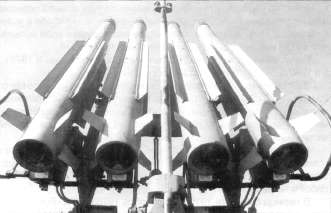

ЗУР 9М38 комплекса «Бук»	Самоходная огневая установка 9А310 с ЗУР 9М38 ЗРК «Бук»

Размещенный на шасси ГМ-579 командный пункт 9С470 обеспечивал прием, отображение и обработку информации о целях, поступившей от станции обнаружения и целеуказания 9С18 и шести самоходных огневых установок 9А310, а также с вышестоящих КП, выбор опасных целей и распределение их между самоходными огневыми установками в ручном и автоматическом режимах, задание их секторов ответственности, отображение информации о наличии ЗУР, о литерах передатчиков подсвета самоходных огневых установок, о их работе по целям, о режимах работы станции обнаружения и целеуказания, организацию работы комплекса в условиях помех и применения противником противорадиолокационных ракет, документирование работы и тренировку расчета КП. Командный пункт обрабатывал сообщения о 46 целях на высотах до 20 км в зоне радиусом 100 км за цикл обзора станции обнаружения и целеуказания и выдавал на самоходные огневые установки до 6 целеуказаний с точностью Г по азимуту и по углу места, 400-700 м — по дальности. Масса КП с боевым расчетом из 6 человек не превышала 28 т.

Трехкоординатная когерентно-импульсная станция обнаружения и целеуказания 9С18 («Купол») сантиметрового диапазона с электронным сканированием луча в заданном секторе по углу места (30° или 40°) и механическим (круговым или в заданном секторе) вращением антенны по азимуту с помощью электропривода или гидропривода была предназначена для обнаружения и опознавания воздушных целей на дальностях до 110-120 км (45 км при высоте полета 30 м) и передачи информации о воздушной обстановке на КП 9С470.

Темп обзора пространства в зависимости от установленного сектора по углу места и наличия помех составлял от 4,5 до 18 с при круговом обзоре и от 2,5 до 4,5 с при обзоре в секторе 30°. Радиолокационная информация передавалась по телекодовой линии на КП 9С470 в объеме 75 отметок за период обзора (4,5 с). Среднеквадратические ошибки (СКО) измерения координат целей составляли: не более 20° — по азимуту и по углу места, не более 130 м — по дальности, разрешающая способность по дальности не хуже 300 м, по азимуту и по углу места — 4°.

Для защиты от прицельных помех использовалась перестройка несущей частоты от импульса к импульсу, от ответных — то же и бланкирование интервалов дальности по каналу автосъема, от несинхронных импульсных — смена наклона линейно-частотной модуляции и бланкирование участков дальности. При шумовых заградительных помехах самоприкрытия и внешнего прикрытия заданных уровней станция обнаружения и целеуказания обеспечивала обнаружение самолета-истребителя на дальности не менее 50 км. Станция обеспечивала проводку целей с вероятностью не ниже 0,5 на фоне местных предметов и в пассивных помехах при помощи схемы селекции движущихся целей с автокомпенсацией скорости ветра. Защита станции от противорадиолокационных ракет достигалась путем программной перестройки несущей частоты за 1,3 с, перехода на круговую поляризацию зондирующих сигналов или в режим прерывистого излучения (мерцания).

В состав станции входили антенный пост, состоящий из отражателя усеченного параболического профиля, облучателя в виде волноводной линейки, обеспечивающей электронное сканирование луча в угломестной плоскости, поворотного устройства, устройства сложения антенны в походное положение; передающее устройство (со средней мощностью до 3,5 кВт); приемное устройство (с коэффициентом шума не более 8) и другие системы.

Вся аппаратура станции располагалась на доработанном самоходном шасси «объект 124» семейства СУ-100П. Отличие гусеничной базы станции обнаружения и целеуказания от шасси других боевых средств ЗРК «Бук» определялось тем, что РЛС «Купол» была изначально задана в разработку вне состава конкретного ЗРК, как средство обнаружения дивизионного звена ПВО СВ.

Время перевода станции из походного положения в боевое составляло не более 5 мин, а из дежурного режима в рабочий — не более 20 с. Масса станции с расчетом из 3 человек — не более 28,5 т.

Самоходная огневая установка 9А310 по своему предназначению и устройству отличалась от самоходной огневой установки 9А38 ЗРК «Куб-М4» («Бук-1») тем, что с помощью телекодовой линии сопрягалась с КП 9С470 и пуско-заряжающей установкой 9А39, а не с разработанными для ЗРК «Куб» самоходами 1С91МЗи 2П25МЗ. Кроме того, на пусковом устройстве самоходной огневой установки 9А310 располагались не три, а четыре ЗУР 9М38. Применение ракет семейства ЗМ9 не обеспечивалось. Время перевода из походного положения в боевое было не более 5 мин., из дежурного режима в рабочий (например, после смены позиции с включенной аппаратурой) — не более 20 с. Заряжение самоходной огневой установки 9А310 четырьмя ЗУР с пуско-заряжающей установки осуществлялось за 12 мин, а с транспортной машины — за 16 мин. Масса самоходной огневой установки с боевым расчетом из 4 человек не превышала 32,4 т., длина — 9,3 м, ширина — 3,25 м, высота — 3,8 м.

Размещенная на шасси ГМ-577 пуско-заряжающая установка 9А39 предназначалась для перевозки и хранения восьми ЗУР (по 4 на пусковом устройстве и на неподвижных ложементах), пуска 4 ЗУР, самозагрузки своего пускового устройства четырьмя ЗУР с ложементов, самозаряжания восемью ЗУР с транспортной машины (за 26 мин), с грунтовых ложементов и из транспортных контейнеров, заряжения и разряжения самоходной огневой установки четырьмя ЗУР. Таким образом, пуско-заряжающая установка ЗРК «Бук» объединяла функции транспортно-заряжающей машины и самоходной пусковой установки комплекса «Куб». В состав пуско-заряжающей установки помимо пускового устройства с силовым следящим приводом, крана и ложементов входили цифровая вычислительная машина, аппаратура навигации, топопривязки и ориентирования, телекодовой связи, энергообеспечения и агрегатов электропитания. Масса установки с боевым расчетом из 3 человек — не более 35,5 т, длина — 9,96 м, ширина — 3,316 м, высота — 3,8 м.

Командный пункт комплекса принимал с КП зенитной ракетной бригады «Бук» (АСУ «Поляна-Д4) и со станции обнаружения и целеуказания информацию о воздушной обстановке, обрабатывал ее и выдавал целеуказания на самоходные огневые установки для поиска и захвата на автосопровождение целей. При входе целей в зону поражения производился пуск ЗУР. Наведение ракет производилось по методу пропорциональной навигации, обеспечивающему высокую точность наведения на цель. При подлете к цели ГСН выдавала команду на ближнее взведение на радиовзрыватель, который при сближении с целью на расстояние 17 м по команде подрывал боевую часть. При несрабатывании радиовзрывателя ЗУР самоликвидировалась. По сравнению с ЗРК «Куб-М3» и «Куб-М4» комплекс «Бук» имел более высокие боевые и эксплуатационные характеристики и обеспечивал:
-  одновременный обстрел дивизионом до шести целей, а при необходимости — выполнение до шести самостоятельных боевых задач при автономном использовании самоходных огневых установок;
-  большую надежность обнаружения целей за счет организации совместного обзора пространства станцией обнаружения и целеуказания и шестью самоходными огневыми установками;
-  повышенную помехозащищенность за счет применения бортового вычислителя ГСН и специального вида сигнала подсвета;
-  большую эффективность поражения цели за счет повышенного могущества боевой части ЗУР.
