Основные характеристики зенитного ракетного комплекса С-З00В

Результаты решения задачи о точках встречи индицировались на табло командира ПУ. При нахождении упрежденной точки в зоне поражения вырабатывалось разрешение на пуск ЗУР, и командир ЗРК санкционировал его, выдавая на ПУ команду о стрельбе (одной ракетой или последовательным залпом из двух ЗУР). По завершении этих операций на ПУ нажималась кнопка «Пуск», после чего на борту ЗУР запоминались полетное задание и плоскость стрельбы. Одна или две ЗУР последовательно стартовали из ТПК.

В процессе перечисленных операций на многоканальную станцию наведения ракет передавалось донесение о завершении подготовки ЗУР, решение задачи о точке встречи, подтверждение приема команды, о стрельбе, информация о старте ракет.

По выработанной команде о старте ЗУР передатчик станции подсвета цели переводился в режим излучения в пространство через рупорную антенну широким лучом. По информации от многоканальной станции наведения ракет о маневрах цели выработанными на ПУ радиокомандами производилась корректировка полетного задания ЗУР. При подлете ЗУР к цели передатчик подсвета переключался на параболическую антенну и облучал цель непрерывным излучением узким лучом для автоматического захвата и сопровождения ее по скорости сближения (частоте Доплера) аппаратурой самонаведения ракеты. По переданным на борт ЗУР по каналу радиокоррекции координатам цели и по рассчитанным на борту ЗУР собственным ее координатам по данным инерциальной системы управления определялся момент доворота ЗУР по крену. Угол этого доворота, обеспечивающий накрытие цели направленным потоком осколков боевой части ЗУР, рассчитывался по информации от аппаратуры самонаведения. Информация от аппаратуры самонаведения использовалась также для окончательного взведения неконтактного взрывательного устройства — полуактивного радиовзрывателя . После этого управление ЗУР прекращалось, а радиовзрыватель определял момент подрыва БЧ ракеты.

После встречи ЗУР с целью от многоканальной станции наведения ракет на ПУ передавалась команда о ее сбросе. Передатчик подсвета ПУ переключался на эквивалент антенны. На КП системы с многоканальной станции наведения ракет докладывалось об освобождении ПУ и оставшемся боекомплекте ЗУР для проведения дальнейшего целераспределения и выдачи ЦУ на ЗРК.

При работе системы в автономном режиме в ожидании ударов БР типа «Першинг» РЛС программного обзора вела регулярный поиск в ракетоопасном направлении в секторе 90° град, по азимуту и от 26° до 75° по углу места. При появлении отметок в каком-либо направлении в его окрестностях организовывался дополнительный осмотр с повторным обращением луча. Если полученные отметки удовлетворяли критерию завязки трасс, то начиналось сопровождение цели с выдачей ее траекторных параметров на КП системы. КП отождествлял эту информацию с данными от других источников, отображал ее на индикаторах поста разведки и обнаружения и производил внеочередное автоматическое целераспределение. При выборе незанятого ЗРК, которому выдавалось ЦУ для обстрела цели, принимались во внимание его положение относительно расчетной точки падения головной части БР, режим работы (по аэродинамическим целям или БР), наличие боеготовых стрельбовых каналов с ЗУР 9М82. На многоканальной станции наведения ракет, принявшей ЦУ по БР, автоматически производились поиск цели в секторе ЦУ и назначение двух ПУ 9А82 для обстрела данной цели с подготовкой на каждой из них или приданной ей пуско-заряжающей установке 9А84 двух ЗУР 9М82.

При обнаружении цели многоканальная станция наведения ракет брала ее на автосопровождение и в случае совпадения координат цели с ЦУ выдавала донесение на КП, где по ее данным также производилось отождествление цели. При поступлении с многоканальной станции наведения ракет на ПУ команды на стрельбу и завершении предпусковой подготовки ракет командир ПУ производил пуски одной или двух ЗУР. Так как головная часть БР могла быть в наряде с ложной целью, то на КП производилась селекция головной части, а стрельба организовывалась по цели с соответствующим ее признаком.

При наличии угрозы применения самолетами противника малоразмерных авиационных ракет типа SRAM РЛС программного обзора вела регулярный обзор пространства в секторе 60° по азимуту и от 9° до 50° по углу места в направлении ожидаемого налета. Обнаружение и завязка трасс этих целей производились также, как по БР типа «Першинг», однако на КП системы со станции выдавались трассы и отметки только тех целей, скорость которых превышала 300 м/с. На КП производилось распознавание ракет и выбирались ЗРК, для которых стрельба по ним была наиболее эффективной. К стрельбе по авиационным БР могли привлекаться и ЗРК, находившиеся в режиме работы по аэродинамическим целям, но имеющие боеготовые ЗУР 9М82.

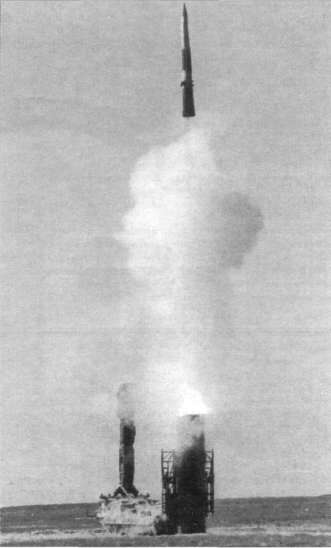

Пуск ЗУР комплекса С-З00В
