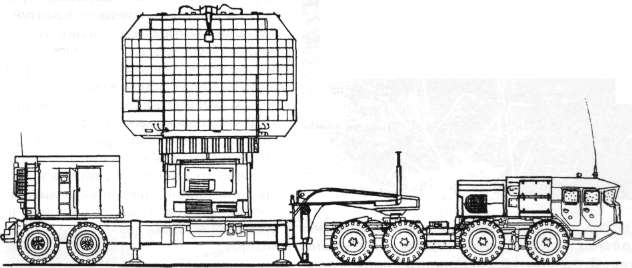

Радиолокатор обнаружения 64Н6Е командного пункта системы С-300ПМ в боевом и транспортном положениях.
Радиолокатор обнаружения 64Н6Е обеспечивает обнаружение воздушных целей на дальностях с разрешающей способностью, точностью определения координат и темпом обновления данных, позволяющим ПБУ завязывать, сопровождать трассы целей как без помех, так и при воздействии активных и пассивных помех, определение государственной принадлежности обнаруженных целей, а также пеленгационных направлений на постановщики активных помех.
Обзор пространства осуществляется при совмещении кругового вращения антенного поста (1 оборот за 12 секунд) и электронного управления лучом антенны по азимуту (возможно ускорение и замедление по отношению к «механическому» изменению азимута) и углу места. Предусмотрены режимы секторного обзора пространства для обнаружения оперативно-тактических баллистических ракет.
Электронное сканирование лучом ФАР в азимутальной и угломестной плоскостях в сочетании с быстрым переключением сторон излучения ФАР и равномерным электромеханическим вращением ФАР по азимуту позволяют программно перераспределять излучаемую энергию в отдельных направлениях и секторах зоны обзора за счет изменения временных затрат на обзор различных участков пространства в зависимости от радиолокационной обстановки, разделять зону видимости РЛО по углу места на зону регулярного обзора и зону сопровождения, оптимизировать временные затраты радиолокатора обнаружения за счет использования двухэтапных процедур в комбинации с режимом селекции движущихся целей (СДЦ).
Границы действия режима СДЦ устанавливаются по высоте и дальности оператором РЛО или автоматически.
Защита от пассивных помех производится за счет использования аппаратуры СДЦ. Для уменьшения количества ложных отметок в ближней зоне (до 65 км) в канале обнаружения применена временная автоматическая регулировка усиления, в дальней зоне — схема стабилизации уровня ложных тревог.
Для уменьшения количества ложных отметок от предметов на местности и малоподвижных целей применено межобзорное бланкирование сигналов, полученных из одного и того же участка пространства в течение нескольких периодов обзора.
Управление работой радиолокатора обнаружения и входящих в него устройств, обработка радиолокационной информации и определение координат целей осуществляются вычислительным устройством, построенным на базе двух специализированных ЭВМ.
Встроенная система контроля проверяет функционирование аппаратуры и определяет неисправности.
В состав радиолокатора обнаружения входят средства речевой связи, а также широкополосная линия связи 5Я312Е для передачи информации на пункте боевого управления по радиоканалу или по кабелю.
Конструктивно радиолокатор обнаружения 64Н6 (64Н6Е) состоит из вращающегося по азимуту поста Ф6МП (Ф6Е — ФАР, передающее и приемное устройства) и неподвижного аппаратного контейнера Ф8М (Ф8Е — устройства помехозащиты, обработки информации и управления), расположенных на едином автопоезде (тягач 74106, полуприцеп «9988»),
Радиолокатор обнаружения укомплектован средствами автономного электроснабжения, в состав которых входит газотурбинный агрегат, вырабатывающий электроэнергию трехфазного переменного тока частотой 400 Гц напряжением 220 В. В качестве придаваемых средств внешнего электропитания могут быть использованы распределительно-преобразовательное устройство 63Т6А и дизельная электростанция (5И57А).
