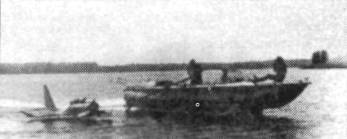

Испытания буксируемой модели экраноплана на р. Троца (ИС-2, г. Чкаловск, 1961 г.).

Испытательная база (станция) была окружена высоким забором и тщательно охранялась. Основные объекты были построены в начале 1960-х гг.: цех-эллинг, мастерские, стометровый трек с катапультой для испытания моделей, аэродинамическая труба, стенд для испытания двигателей и поддувных устройств, а также пирс и причал. У причала стоял дебаркадер, на котором модели готовили к испытаниям. Наряду с исследовательскими лабораториями (гидродинамической, аэротрубной, трековой и др.) было организовано и экспериментальное производство (двухпролетный цех-эллинг с универсальным оборудованием) для сборки первых самоходных моделей экранопланов (пилотируемых экранопланов), которые испытывались на акватории филиала и систематически «доводились» до получения заданных характеристик.

Исследовались сами модели, их двигатели и бортовое оборудование. Модели проверялись также на стометровом треке — первоначально просто длинном сарае. Они выстреливались из катапульты и пролетали мимо смотровой ямы, где обычно часами находился сам главный конструктор, наблюдая за траекторией их полета. Катапультные испытания модели проводились с заданной скоростью на фиксированной высоте над экраном с различными углами тангажа. Варьируя форму модели, Алексеев вел поиск оптимальных компоновок.

Таким образом, на берегу Горьковского водохранилища формировалась испытательная база с комплексом уникальных сооружений, многие из которых были специально созданы для исследований экранного эффекта. Главным достоянием станции являлась ее испытательная акватория («модельная среда»), В летний период практически ежедневно можно было найти тихую воду (на р. Троце) и волнение любого модельного размера (в водохранилище), что особенно важно для испытаний как буксируемых, так и самоходных моделей. В зимний период на испытательной акватории можно было выбрать поверхность с различными размерами и характером неровностей (в том числе торосов). Кроме того, по другую сторону Троцы находилась так называемая испытательная полоса — дооборудованная взлетно-посадочная полоса резервного аэродрома, принадлежавшего полку истребителей-перехватчиков, которая позволяла проводить эксперименты по изучению амфибийности экранопланов.

Значительная часть дебаркадера была отведена под хранилище моделей экранопланов, ставшее впоследствии своеобразным музеем. Весь огромный зал, оборудованный стеллажами, заполнен разнообразными моделями аппаратов — от полуметровых до двух-трехметровых и более. Изготавливались они из дерева, пенопласта, пластилина и дюраля.

Со временем экспериментальная база в Чкаловске стала одним из основных подразделений, дававших научную информацию ЦКБ. Проводившиеся на ней экспериментальные работы на различных моделях (аэротрубных, буксируемых, трековых, катапультных, радиоуправляемых) служили основой для выработки компоновочных решений экранопланов. В процессе подготовки проектов проводились дополнительные исследования в аэродинамических трубах ЦАГИ, в бассейнах ЦНИИ им. Крылова, но это уже была «шлифовка».

И все это удалось сделать в течение нескольких лет! Можно только представить себе, чего это стоило Алексееву и его ближайшим помощникам. Буквально все приходилось «выбивать» через правительство и ЦК КПСС. Государственный комитет по судостроению (ГКС), хотя и оказывал посильное содействие и финансирование, но не «рвался» помогать, так как это направление исследований Госкомитету было чуждо. Судостроители, по словам министра Б.Е. Бутомы, создают то, что плавает, а не летает.

В 1960 г. под руководством и при непосредственном участии Р.Е. Алексеева коллектив ЦКБ по СПК приступил к созданию первого пилотируемого экспериментального экраноплана СМ-1 (самоходная модель). Основное назначение аппарата — исследование аэродинамики и устойчивости экраноплана с двухкрыльевой схемой несущих крыльев при движении у экрана. В основу его аэрогидродинамической компоновки была положена схема «тандем» (или двухточечная схема) . Эта схема казалась вначале безупречной и была принята для реализации. Следует отметить, что аэрогидродинамическая компоновка СМ-1 отрабатывалась путем испытаний многочисленных буксируемых (на открытой воде) и катапультируемых (на треке) моделей.

Алексеев сформировал облик принципиально нового аппарата, впервые осуществил его синтез (как технической системы) с учетом определенного критерия, обусловленного назначением аппарата, также впервые сформулировал требования к конструкции подсистем, разработал принципиальные решения конструкций подсистем, выполнил их системную увязку.

Согласно проекту, пилотируемая модель СМ-1 взлетной массой 2830 кг, выполненная по схеме «тандем», имела заостренный корпус (фюзеляж) длиной 20 м с двумя несущими крыльями малого удлинения. Переднее и заднее низкорасположенные несущие крылья размахом 10 м с прямыми задними кромками оснащались концевыми шайбами. Вертикальное оперение — двухкилевое. Силовая установка (реактивный двигатель) размещалась на ферменной мотораме сверху над фюзеляжем за кабинами экипажа. Экипаж из трех человек находился в последовательно расположенных изолированных кабинах. Двигательная установка обеспечивала скорость движения аппарата до 250 км/ч.

СМ-1 строилась на Чкаловской испытательной базе ИС-2 в 1961 г. 22 июля был выполнен первый испытательный полет экраноплана. Полеты показали удовлетворительные характеристики устойчивости и управляемости в экранном режиме движения. Пилотировал СМ-1 сам Алексеев. Результаты испытаний были для него очень важны, так как этой моделью закладывался фундамент отечественного экранопланостроения. В целом испытания подтвердили правильность заложенных технических решений. На крейсерском режиме аппарат сохранял устойчивость по высоте полета над экраном, что было недоступно самолету.

Схема самоходной модели СМ-1.
