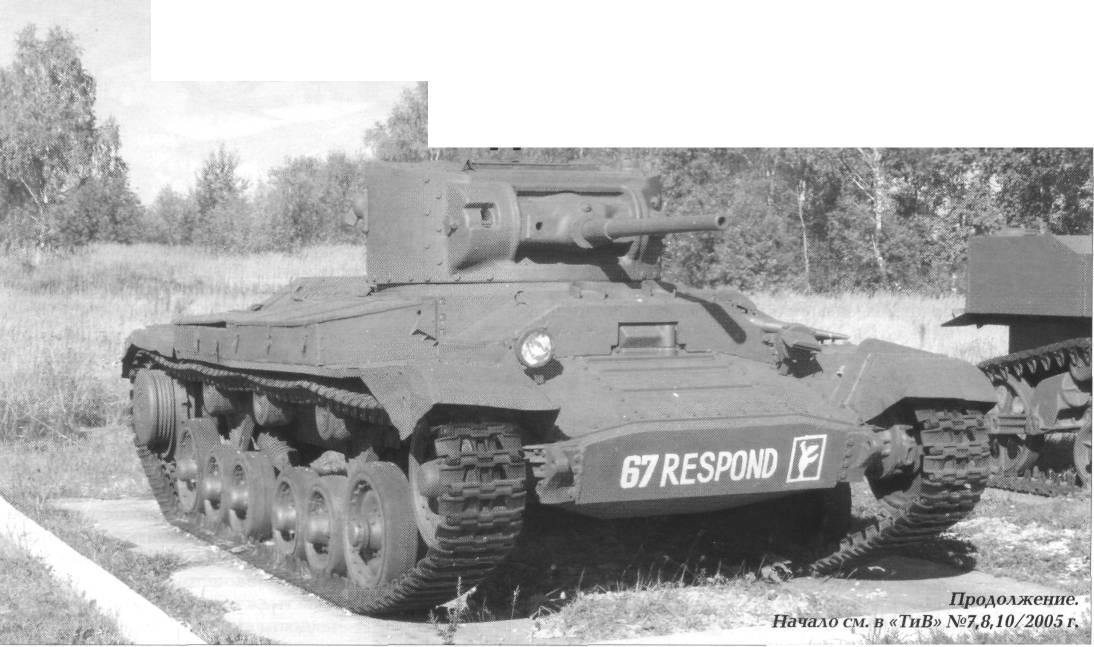

Блокированная подвеска

Блокированная подвеска появилась на танках еще во время Первой мировой войны. Развитие блокированной подвески было связано с увеличением числа катков, сблокированных одним упругим элементом (или связанных в одной тележке).

Своего предела развитие блокированной подвески достигло в 1928— 1938 гг. В этот период было создано наибольшее число типов блокированной подвески, появились подвески с блокировкой всех катков борта и подвеска Штрауслера с блокировкой всех катков танка так, что вся система представляла как бы одну тележку.

Увеличение числа катков, сблокированных в одной тележке, позволяло уменьшить амплитуду продольных колебаний корпуса танка, а следовательно, и плавность его хода. Но при этом усиливаются такие недостатки, как снижение живучести, повышение сложности изготовления и обслуживания подвески и т.п. Поэтому за годы Второй мировой войны блокированная подвеска была оттеснена на второй план индивидуальной.

Блокированная подвеска имеет следующие особенности.

1. Изменение нагрузки на одном катке вызывает соответствующее изменение на других сблокированных с ним катках.
2. Амплитуда продольных колебаний корпуса при балансирной подвеске меньше, чем при других типах.
3. Нагрузка на катки при движении на местности с небольшими неровностями остается неизменной. Это положение справедливо для подвесок с числом точек крепления тележек к корпусу не более четырех.

Так как конструкции блокированных подвесок отличаются большим разнообразием, то дальнейшее рассмотрение будем проводить, группируя их по числу сблокированных между собой катков.

Подвеска, сблокированная по два катка (парная), наиболее распространена среди подвесок подобного типа, она в меньшей степени подвержена недостаткам блокированных подвесок, так как позволяет иметь больше двух тележек на борт.

Сблокированная по два катка подвеска имеет много вариантов реализации, она, как и индивидуальная, выполняется с различными упругими элементами: торсионными валами, листовыми рессорами, пружинами и резиной.

Торсионные валы, получившие широкое распространение в независимых подвесках, применялись в блокированных весьма ограниченно.

Примерами торсионной парной подвески могут служить подвески итальянского легкого танка L6/40 и опытного образца плавающего танка Т-38.

Система подрессоривания L6/40 имеет короткий торсион (l=750 мм) в каждом узле подвески. Торсионы разных бортов устанавливаются соосно, аналогично подвеске танка Т-64. Передние узлы подвески оборудованы амортизатором.

Балансиры, соединяющие тележки с торсионами, частично разгружены от боковых усилий и скручивающих моментов специальным направляющим устройством. Направляющие колеса расположены низко, поэтому также подрессорены торсионами. Так как на мягких грунтах направляющее колесо L6/40 может выполнять функции опорного катка, то тип подвески этого танка можно определить как промежуточный между блокированным и смешанным.

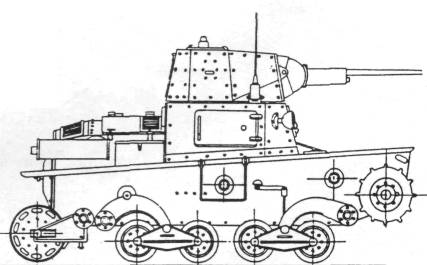

Размещение элементов подвески на танке L6/40.
