(Эта и следующие страницы - повтор иллюстраций в публикации. Из-за их низкого качества в основном тексте они были повторены в следующем номере журнала. Прим. ВВС)

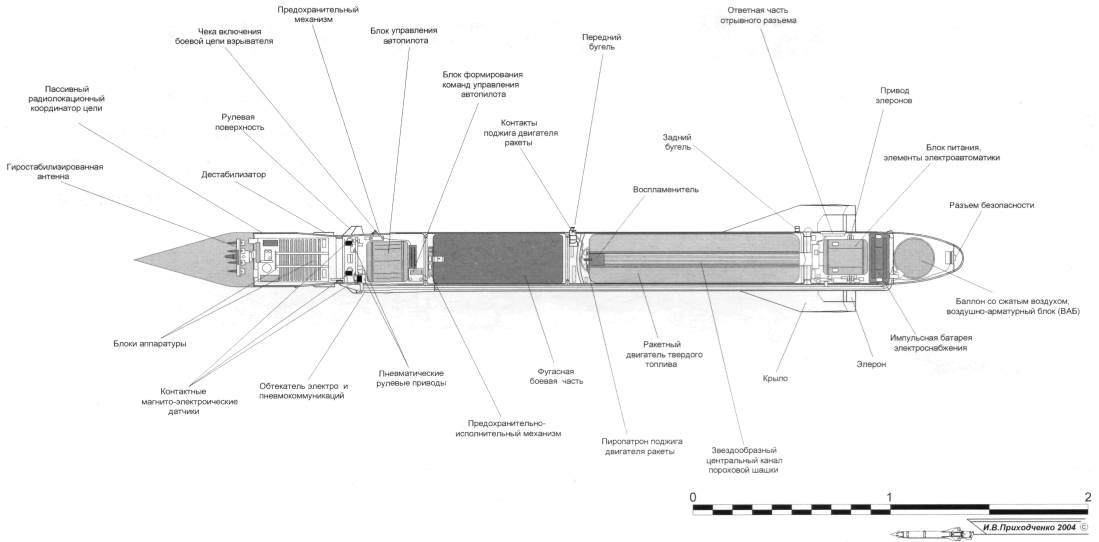

Компоновка управляемой ракеты Х-27ПС.

Графика И. В. Приходченко.

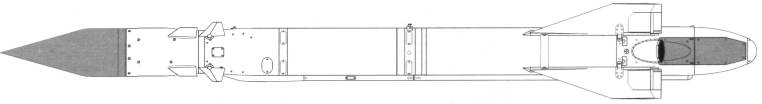

Х-27ПС (изделие 721) с ПРГС-1ВП

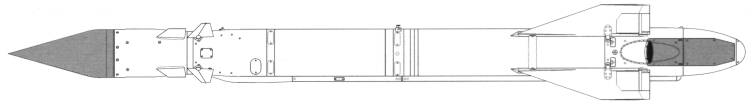

Х-27ПС (изделие 727) с ПРГС-2ВП

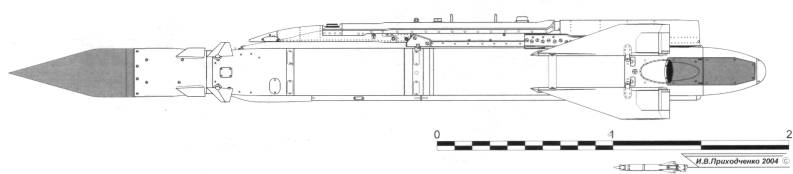

Х-27ПС с ПРГС-2ВП на авиационном пусковом устройстве АПУ-68УМЗ

Управляемая ракета Х-27ПС («изделие 72»).
