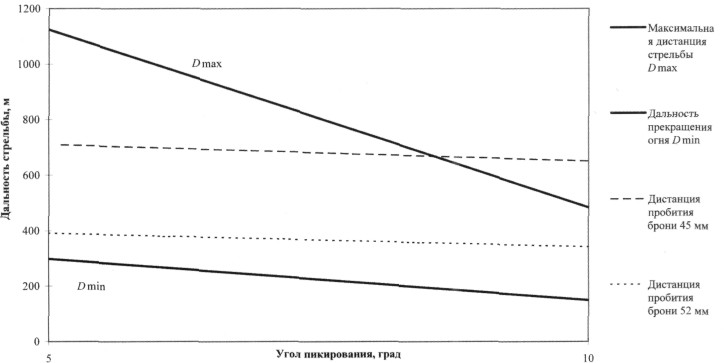

Область возможных атак при стрельбе с самолета Fw190F при стрельбе из MG151/20 по танкам

Область возможных атак при стрельбе с самолета Ju87G-2 из пушек ВК 3,7 по танкам (стрельба подкалиберными снарядами)

Область возможных атак при стрельбе с самолета Hs129B-2 при стрельбе из пушки МК103 по танкам (стрельба подкалиберными снарядами)

В то же время, подкалиберный снаряд к ВК 3,7, имея при стрельбе в воздухе начальную скорость около 1170 м/с (по данным НИИ ВВС КА), с дистанции до 400 м мог пробить советскую танковую броню толщиной до 52 мм при угле встречи 0°. Бронебойный снаряд из боекомплекта к этой пушке с дистанции 400 м пробивал лишь 40-мм броню.

Казалось бы, Ju87G-l — эффективное средство поражения советских «тридцатьчетверок». В действительности же это оказалось не совсем так.

Анализ схемы бронирования советского танка Т-34-76 и возможностей немецкой пушки ВК 3,7 показывает, что при углах планирования Ju87G-l около 5—10° подкалиберный снаряд к пушке мог пробить 52-мм броню башни «тридцатьчетверки» только при стрельбе с дистанции не более 180 м, а бортовую 40-мм броню — до 400 м. Однако время ведения эффективной стрельбы составляло 1,3 и 4,4 с соответственно (минимально допустимая высота для маневра на выводе — 15-20 м, дистанция прекращения огня — около 90 м). То есть, «эффективным» при поражении башни мог быть лишь один снаряд, а при поражении борта — максимум два снаряда. Но попасть в уязвимые части танка, учитывая их малые площади, хотя бы и одним выстрелом, не так просто, как кажется. В то же время одного—двух попаданий с пробитием брони, как известно, недостаточно для надежного выведения танка из строя.

Поражение имевшего усиленное бронирование танка Т-34-85 при атаке со стороны борта (борт — 45 мм, башня — 75 мм) не обеспечивалось при любых дистанциях стрельбы. При атаке сзади поражение Т-34-85 было возможным только в случае попадания снаряда в заднюю часть башни (толщина брони 52 мм) с дистанций до 400 м.

Надмоторная броня и броня крыши башни советских «тридцатьчетверок» всех вариантов поражалась подкалиберным снарядом к пушке ВК 3,7 при стрельбе с 300 м только при углах пикирования не менее 30°. При углах планирования до 10° стрельба с любых дистанций давала сплошные рикошеты. Оценки показывают, что в реальных боевых условиях для гарантированного поражения советской «тридцатьчетверки» на поле боя требовался наряд сил в полсотни Ju87G...
