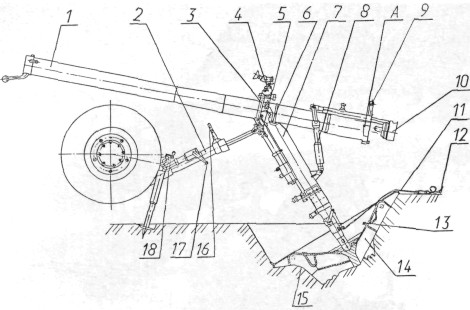

Миномет 2Б-23 в положении для заряжания: 1 — ствольная часть; 2 — двунога-лафет с колесным ходом; 3 — стойка прицела; 4 — прицел МПМ-44М; 5 — кронштейн прицела; 6 — шпонка; 7 — рама с казенником; 8 — штанга; 9 — ручка; 70 — затвор; 11 — тросик; 12 — шнур с карабином; 13 — скоба; 14 — опорная плита; 15 — упор; 16—18 — рукоятки; А — упор.	Миномет 2Б-23, подготовленный к буксированию.

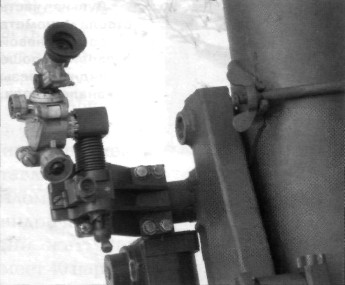

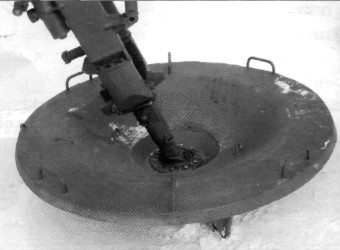

Прицел МПМ-44М, установленный на миномет 2Б-23.	Опорная плита миномета, опущенная на грунт.

Двунога-лафет с торсионной подвеской колесного хода соединена с рамой быстроразъемным соединением. На оси двуноги-лафета размещены механизмы наведения, обеспечивающие придание ствольной части заданных углов вертикального и горизонтального наведения. Механизм наведения имеет возможность перемещения по оси в результате взаимодействия шестерни (получающей вращение от рукоятки через червячный привод)с зубчатой рейкой, нарезанной на одном из шлицев оси. Имеется также механизм горизонтирования. Винтовой подъемный механизм с двойным винтом смонтирован на каретке двуноги-лафета. Внутрь оси вставлены две штанги, на концах которых закреплены сошники, а в штанги вставлены оси с балансирами, на которых закреплены колеса. Балансиры соединены с торсионами.

К существенным особенностям двуноги-лафета следует отнести переменную ширину хода: за счет горизонтального перемещения штанг можно менять ширину колеи и тем самым приспосабливать миномет к буксированию различными автомобилями. Стрельба из миномета может вестись как с надетыми колесами, так и со снятыми. Последний вид стрельбы считается основным, при этом ось колесного хода поворачивается так, чтобы опоры сошников встали на грунт.

Сварная опорная плита, как и в любом миномете, предназначена для передачи на грунт действия отдачи при выстреле и обеспечения устойчивости миномета при стрельбе. Используемая в настоящее время опорная плита представляет собой плиту для миномета комплекса 2С12 («Сани») с тремя сошниками и наваренным на нее дополнительным кольцом. Поворотный вкладыш обеспечивает горизонтальное наведение миномета в пределах 360° (с перестановкой двуноги-лафета). Плита имеет шесть ручек для переноски.

2Б-23 снабжен съемным электрооборудованием. При буксировании миномета оно служит для передачи сигналов от автомобиля на габаритные огни миномета, указатели поворота и торможения. Всего конструкция миномета 2Б-23 включает 343 детали. Масса миномета в боевом положении составляет около 420 кг, в походном — 514 кг. Для сравнения: 120-мм полковые минометы обр. 1938 г. и обр. 1943 г. имели массу в боевом положении около 275 кг, а в походном — 560 кг.

Оптический минометный прицел МПМ-44М представляет собой модификацию стандартного, давно знакомого войсковым артиллеристам минометного прицела. Он состоит из визира и механизма наведения (угломерный механизм и механизм углов возвышения), устанавливается на кронштейн прицела или на стойку прицела. Прицел имеет кратность увеличения 2,55х, поле зрения 9°, диапазон измеряемых с его помощью углов (в тысячных) в горизонтальной плоскости — 60-00, в вертикальной плоскости — от 6-50 до 15-00. Цена деления шкал угломера и механизма углов возвышения (в тысячных): грубых — 1-00, точных — 0-01. Сетка прицела кроме перекрестия включает коллиматорную шкалу. Она используется в случае применения прицела в комплекте с орудийным коллиматором К-1 (когда нет удаленных и хорошо видимых точек наводки).

Для грубой наводки прицела на точку наводки или цель могут использоваться мушка и прорезь с левой стороны корпуса визира прицела. Для освещения сетки, шкал грубой и точной наводки, уровней прицела МПМ-44М, коллиматора К-1 применяется прибор ЛУЧ-ПМ2М.

Для управления огнем батарей минометов 2Б-23 используются штатные средства управления огнем наземной артиллерии. Подобное применение получат и перспективные разработки. Можно сказать даже, что эффективное использование возможностей минометов 2Б-23 (увеличенная дальность стрельбы и лучшая, чем у гладкоствольных минометов кучность, возможность быстрого открытия огня и широкий диапазон применяемых боеприпасов) требует модернизации комплекса средств разведки и управления.

Для эксплуатации, технического обслуживания и ремонта предусмотрены комплекты ЗИП: одиночный — на каждый миномет, групповой — на шесть минометов, ремонтный — на 18 минометов.
