Основное назначение ТУР «Комбат» — поражение целей, находящихся вне досягаемости обычной гладкоствольной 125-мм пушки, а также вертолетов. Ракета имеет тандемную боевую часть (БЧ). Прицельная дальность стрельбы составляет 5 км, это расстояние «Комбат» преодолевает за 16 с. Конструкция тандемной кумулятивной БЧ оптимизирована для преодоления сложных комбинированных преград, оснащенных динамической защитой.

Стоит отметить, что в статьях М. Растопшина (ВПК №4, 2004 г.; №8, 2003 г.) высказывается мнение, что якобы эта ракета не способна преодолевать ДЗ с рабочей поверхностью 400—500 мм. Результаты испытаний подтвердили удовлетворительную эффективность ее преодоления.

Естественно, управляемая ракета «Комбат» (так же, как и ее российские аналоги) не может считаться оружием будущего. Во-первых, бронепробиваемость даже в 900—1000 мм не дает требуемой вероятности при поражении перспективных и модернизированных танков ведущих танкостроительных стран (М1А2, «Леклерк», «Леопард-2А6»), а во-вторых,  ракеты не обеспечивают преодоления комплексов активной защиты (КАЗ), разработка которых ведется за рубежом.

ПТРК «Скиф» и «Барьер» с ПТУР Р-2 (Р-2В) предназначены для замены устаревших ПТРК «Фагот» и «Конкурс». Причем Р-2 является общей ракетой для ПТРК «Барьер», монтируемого на боевых машинах, и ПТРК « Скиф », переносимого вручную. Для установки на вертолеты используется ракета Р-2В с увеличенной дальностью стрельбы.

Система управления комплексами также унифицирована и использует дистанционное оптико-телевизионное наведение (наведение ракеты осуществляется телеориентированием в луче лазера). ПТРК «Скиф» в этом аспекте аналогичен таким ПТРК как, например, «Корнет», но у «Скифа» есть и свои преимущества — это, прежде всего, дистанционное управление комплексом. Оператор не должен находится в непосредственной близости от ПТРК, что увеличивает шансы его выживания и предотвращает возможность срыва наведения в результате ответного огня.

Удар сверху как вариант модернизации существующих ПТУР/ТУР

Бронепробиваемость современной тандемной БЧ усовершенствованной ракеты 9М119М1, по данным разработчиков, составляет 900 мм по бронезащите, не оснащенной ДЗ. Отмечается, что это не предельные возможности бронепробития в пределах калибра 125 мм, однако создание БЧ с показателями бронепробития в 10—12 калибров является сложной задачей. Кроме того, широкие масштабы приобретает разработка комплексов активной защиты (КАЗ) за рубежом, которые могут с успехом нейтрализовать подлетающие управляемые ракеты. Возможным выходом из положения является создание боеприпасов, атакующих танк сверху или на пролете при помощи «ударного ядра» (не входя в зону действия КАЗ с высоты до 20 м без снижения над целью) . Такие конструкции были предложены специалистами Киевского КБ «Луч». Внедрение подобных разработок является также экономически оправданным (по сравнению с комплексами с автономным самонаведением), так как новая ракета формируется на базе уже отработанных и серийно производящихся элементов и не требует внесения изменений в систему управления огнем.

PzUkr015.jpg PzUkr016.jpg

ТУР с управлением по лазерному лучу с боевой частью типа «ударное ядро», реализующие поражение цели «ударным ядром» на пролете.
1
— управляемая ракета; 2,3 — боевая часть с «ударным ядром», направление полета которого перпендикулярно продольной оси ракеты; 4 — маршевый двигатель ракеты; 5 — неконтактный взрыватель с предохранительно-исполнительным механизмом; 7 — электронный блок; 8 — блок электропитания; 9 — гирокоординатор; 10 — блок привода; 11 — электропривод; 12 — индуктор; 13 — сигнализатор; 14 — излучатель; 15 — приемник излучения; 16—оптический модуль; 17 — фотоприемное устройство; 18 — крыло; 19 — руль; 20 — «ударное ядро»; 21 — танк-цель.

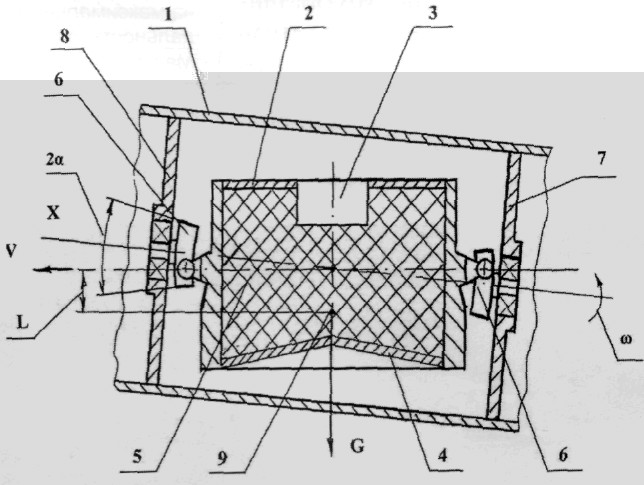

Боевая часть ТУР с «ударным ядром»:
1
— корпус ракеты для стрельбы из ствола танкового орудия с управлением по лазерному лучу с боевой частью типа «ударное ядро», которое будет поражать цель сверху; 2 — боевая часть с «ударным ядром»; 3 — детонатор предохранительно-выполняющего механизма боевой част; 4 — облицовка воронки боевой части; 5 — взрывчатое вещество; 6 — опора боевой части; 7 — задняя крышка; 8 — передняя крышка; 9 — центр масс боевой части.
