С 2003 г. развернулась работа по модернизации 2С9 в плане повышения автономности САО на поле боя. Модернизация включила установку двух новых систем — инерциальной системы ориентирования канала ствола (установлена на качающейся части орудия) и космической навигационной системы (смонтирована в башне). Кроме того, самоходное орудие оснащено одометрической навигационной системой с улучшенными характеристиками по точности и аппаратурой телекодовой связи. Космическая навигационная система должна осуществлять топопривязку орудия с использованием сигналов отечественной спутниковой системы ГЛОНАСС. Однако на тестовых испытаниях в 2006 г. модернизированной «Ноны-С» использовались сигналы коммерческого канала системы GPS, на порядок уступающие по точности определения координат закрытому каналу. Но даже при этом орудие открывало огонь на поражение по внеплановой цели через 30—50 с после занятия огневой позиции (с марша или после совершения противоогневого маневра), что существенно меньше 5—7 мин, требовавшихся для открытия такогоогня до модернизации.

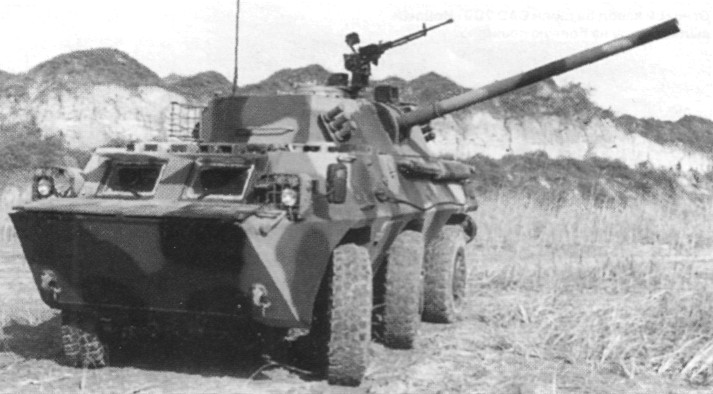

САО на шасси колесного БТР Тип 92 с башенной установкой 120-мм «миномета-гаубицы», представленный китайской корпорацией NORINCO.
|
120-мм выстрелы, применение которых возможно в комплексе «Нона» (список для БАО 2Б16 «Нона-К») |
||||
|
Индекс выстрела |
Тип боеприпаса |
Масса выстрела (мины), кг |
Дальность стрельбы, км |
Эффективность |
|
Выстрелы со снарядами с готовыми нарезами |
||||
|
ЗВО32 |
КАС с КОБЭ |
23,3 |
0,2—8,0 |
Площадь поражения: ОЖС — 2800 м , бронепробиваемость — около 100 мм, количество КОБЭ — 30 шт., диаметр КОБЭ — 38 мм |
|
ЗВОФ54 |
ОФС (ЗОФ49) |
19,8 |
0,1—8,8 |
Площадь поражения: ОЖС — 2200 м2, НБТ —2100 м2 |
|
ЗВОФ54-1 |
ОФС с АР-5 (ЗОФ49) |
19,8 |
8,8 |
Площадь поражения укрытой живой силы в 2—3 раза эффективнее, чем у выстрела инд.ЗВОФ54 |
|
ЗВОФ55 |
ОФ АРС (ЗОФ50) |
19,8 |
0,7—12,8 |
Площадь поражения. ОЖС — 1800 м2, НБТ —1700 м2 |
|
ЗВОФ55-1 |
ОФ АРС с АР-5 (ЗОФ50) |
19,8 |
12,8 |
Эффективность в 2—3 раза выше, чем у выстрела инд. ЗВОФ55 |
|
ЗВБК14 |
Кумулятивный (ЗБК19) |
13,1 |
0,04—1,0 |
Дальность прямого выстрела — 590 м, бронепробиваемость — 600 мм |
|
Выстрелы с оперенными минами |
||||
|
ЗВОФ79 |
ОФМ |
16,0 |
7,1 |
Площадь поражения: ОЖС — 1500 м2, ЛБТ — 200 м2 |
|
53-ВОФ-843Б |
ОФМ |
16,0 |
0,45—5,7 |
Площадь поражения: ОЖС — 1500 м2, ЛБТ — 200 м2 |
|
ЗВОФ68 |
ОФМ |
16,1 |
7,247 |
Площадь поражения: ОЖС — 2250 м2, ЛБТ—1200 м2 |
|
ЗВОФ53 |
ОФМ |
16,1 |
0,45—5,7 |
Площадь поражения: ОЖС — 2250 м2, ЛБТ — 1200 м2 |
|
ЗВОФ69 |
ОФМ (ЗОФ36) |
16,1 |
7,0 |
Площадь поражения: ОЖС — 1700 м2, ЛБТ — 700 м2 |
|
ЗВОФ57 |
ОФМ (ЗОФ36) |
16,1 |
0,45—5,6 |
Площадь поражения: ОЖС — 1700 м2, ЛБТ — 700 м2 |
|
ЗВ34 |
Зажигательная |
16,3 |
0,45—5,7 |
Количество зажигательных элементов — 6 шт., время эффективного действия — 60 с |
|
ЗВС24 |
Осветительная (ЗС9) |
16,3 |
1,0—5,4 |
Сила света — 1,5 млн. кнд., время освещения — 45 с, радиус освещения — 450 м |
|
53-ВД-843 |
Дымовая |
16,6 |
0,45—5,7 |
Время эффективного дымообразования — 40 с, дымовая завеса (высота/длина) — > 5/30 м |
|
ЗВД17 |
Дымо-курящая. (ЗД14) |
16,1 |
6,8 |
Время эффективного дымообразования — 150 с, дымовая завеса высота/длина) — > 10/250 м |
|
ЗВД16 |
Дымо-курящая (ЗД14) |
16,1 |
1,0—5,4 |
Время эффективного дымообразования — 150 с, дымовая завеса (высота/длина) — > 10/250 м |
Примечания: КАС — кассетный артиллерийский снаряд, КОБЭ — кумулятивно-осколочный боевой элемент, НБТ — небронированная техника, ОЖС — открытая живая сила, ОФМ — осколочно-фугасная мина, ОФС — осколочно-фугасный снаряд, АРС — активно-реактивный снаряд.
Новая 2С9 получила бортовую ЭВМ, позволяющую автономно (независимо от пункта разведки и управления огнем батареи) производить расчет установок для стрельбы (по данным навигационной системы и полученным координатам цели), индикатор командира, индикаторы наводчика и заряжающего, повысившие надежность выполнения команд и облегчившие взаимодействие расчета орудия. В этих условиях наведение орудия становится полуавтоматическим, а прицел 1П8 из основного становится дублирующим. Кроме повышения эффективности поражения основных (для данного типа орудия) целей все это позволяет повысить и выживаемость орудия на поле боя, поскольку появляется возможность без ущерба для выполнения огневых задач располагать орудия на огневых позициях рассредоточено. САО теперь может меньшее время находиться на одной огневой позиции и быстрее выполнять противоогневой маневр. Существенный момент — установка отопителя, улучшившего условия обитаемости. Модернизация проводится при капитальном ремонте орудий. Параллельно идет и модернизация пунктов разведки и управления огнем 1В119 «Реостат».
